INSTALLATION
FR
LE PROPULSEUR

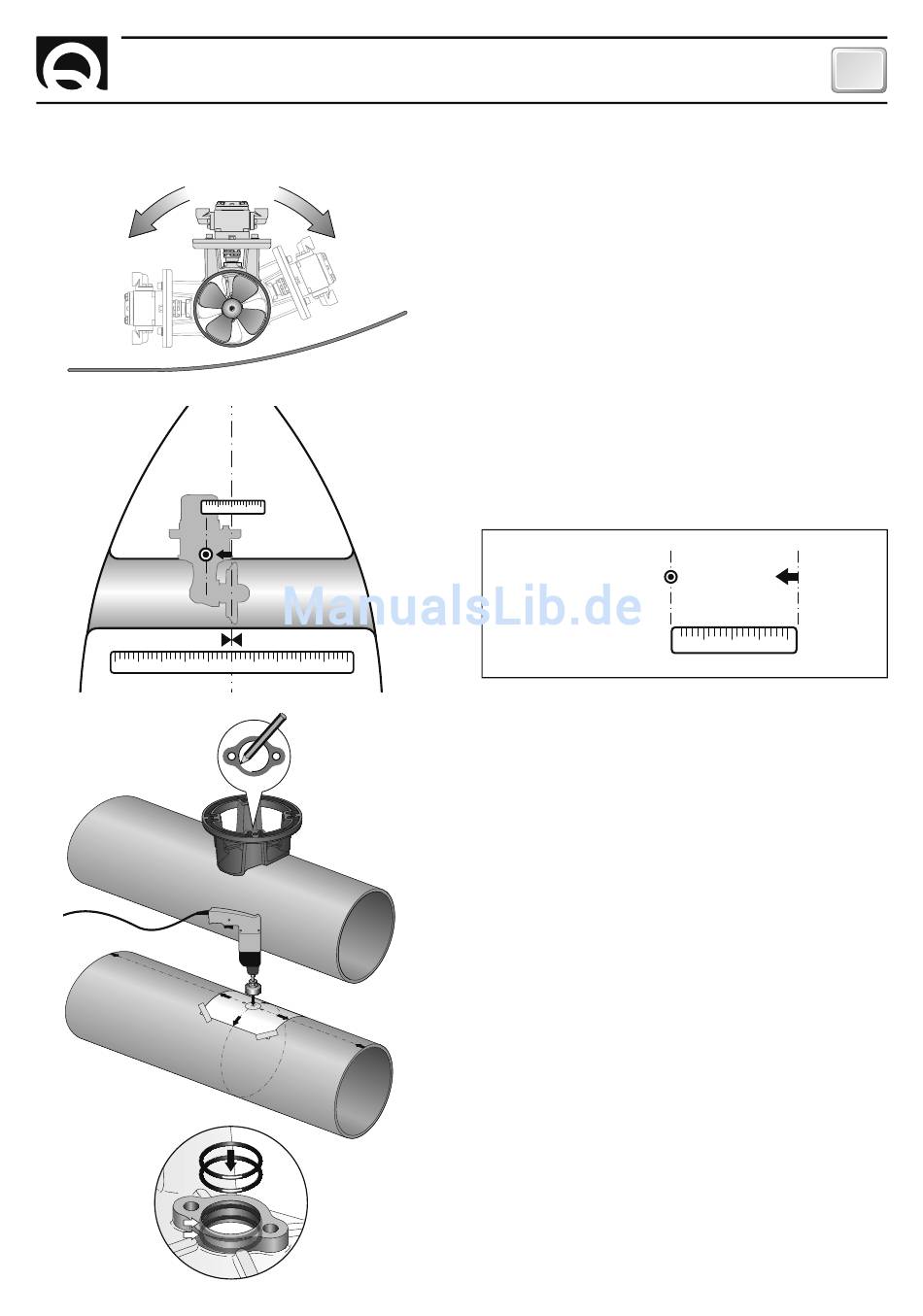

• Le propulseur peut être installé sous n'importe quel angle
à 90° de la verticale.
• Si le moteur électrique est placé par nécessité à un angle
supérieur à 30° par rapport à la verticale, il faudra prévoir la
fabrication sur place d'un support adapté.
• Dans le cas d'installation d'un propulseur simple hélice,
trouvez la ligne médiane du tuyau, et déplacez-vous de la
valeur donnée (à droite ou à gauche, voir NOTE à page
11) dans le schème ci-dessous, afin que l'hélice se position-
ne dans l'exacte moitié de la longueur interne du tunnel.
0
1
2
3
4
BTQ185
80 mm
0
1
2
3
4
0
1
2
3
4
5
6
7
8
9
10
• Utiliser la bride pour indiquer le centre des trous sur le
tuyau.
• Fixer le gabarit de perçage sur les références en vérifiant
qu'elles sont alignées avec précision à la ligne médiane du
tuyau.
N.B. Tous les trous doivent être alignés avec précision à la li-
gne médiane du tunnel, parce que la tolérance entre l'hélice
et les tunnels est minime.
• Faire attention qu'il n'y ait pas de résidus de résine dans
la partie de contact entre la bride et le tuyau. Cela pourrait
provoquer des déséquilibres. Il est nécessaire d'enlever les
résidus de résine et tous les obstacles éventuels à un bon
contact avec du papier de verre.
• Introduire deux joints toriques dans les logements spécifi-
ques de la bride.
7
BOW THRUSTER BTQ185-250-300 FR DE ES - REV001B
