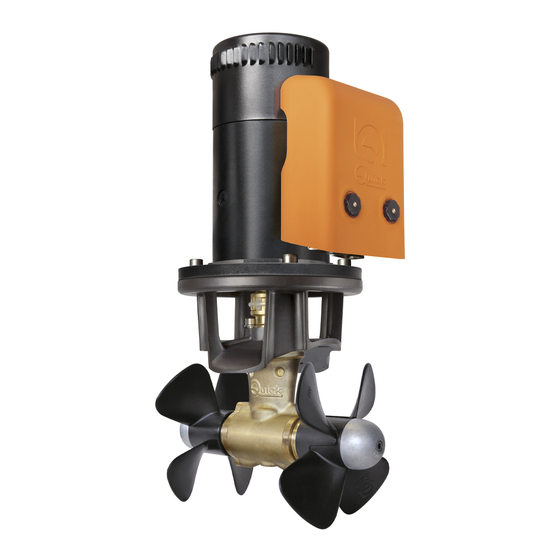

Serie BTQ
EINZELNE UND DOPPELTE BOOTSCHRAUBE - ELEKTROMOTOR
BTQ 110
BTQ 125
BTQ 140
BTQ 185
BTQ 250
BTQ 300
*DE - INSTALLATIONS- UND
GEBRAUCHSANLEITUNG
REV 003C
Dezember 2022
*Andere Sprachen sind durch Scannen des QR-Codes auf der
Rückseite dieser Betriebsanleitung oder auf dem Aufkleber am
Produkt verfügbar.
*Other languages available by scanning the QR code on the
EN
back of this manual or on the label on the product.
*Otros idiomas disponibles escaneando el código QR en la
ES
parte posterior de este manual o en la etiqueta del producto.
*Autres langues disponibles en scannant le code QR au dos
FR
de ce manuel ou sur l'étiquette du produit.
*Altre lingue disponibili scansionando il codice QR presente
IT
sul retro del seguente manuale o sull'etichetta alloggiata sul
prodotto.
*Outros idiomas disponíveis, digitalizando o código QR no
PT
verso deste manual ou no rótulo do produto.
Werbung
Verwandte Anleitungen für Quick BTQ Serie
Inhaltszusammenfassung für Quick BTQ Serie
- Seite 1 Serie BTQ REV 003C Dezember 2022 EINZELNE UND DOPPELTE BOOTSCHRAUBE - ELEKTROMOTOR BTQ 110 BTQ 125 BTQ 140 BTQ 185 BTQ 250 BTQ 300 *DE - INSTALLATIONS- UND *Andere Sprachen sind durch Scannen des QR-Codes auf der Rückseite dieser Betriebsanleitung oder auf dem Aufkleber am GEBRAUCHSANLEITUNG Produkt verfügbar.
- Seite 3 1 - Informationen über das Produkt 1.0 - Technische Daten 2 - Lieferumfang und Ausstattungen 2.0 - Serienmäßiger Lieferumfang und Packungsinhalt 2.1 - Für die Installation erforderliches Werkzeug 2.2 - Empfohlenes, nicht im Lieferumfang enthaltenes Quick Zubehör ® 3 - Einführung 3.0 - Wichtige Hinweise 3.1 - Vorsichtsmaßnahmen...
- Seite 5 1 - Informationen über das Produkt Serie BTQ VOR DER VERWENDUNG DES PRODUKTS DIESE GEBRAUCHSANLEITUNG AUFMERKSAM LESEN. BEI RÜCKFRAGEN WENDEN SIE SICH BITTE AN IHREN QUICK HÄNDLER. ® QUICK BEHÄLT SICH DAS RECHT AUF ÄNDERUNGEN DER TECHNISCHEN EIGENSCHAFTEN DES GERÄTS UND DES INHALTS DIESES HANDBUCHS ®...
- Seite 6 (2 x AWG 3/0) (2 x AWG 3/0) (*) L = positives Kabel + negatives Kabel (**) Andere Lösungen sind zulässig, sofern sie von den Anschlussklemmen gestützt werden. Die angegebene Mindestfläche einhalten. INSTALLATIONS- UND GEBRAUCHSANLEITUNG QUICK BTQSeries - REV. 003C...
- Seite 7 • THF3 - THF6 Sicherungsfassung 3.0 - Wichtige Hinweise VOR DEM VERWENDEN DES PRODUKTS DIESE BETRIEBSANLEITUNG AUFMERKSAM LESEN. IM ZWEIFELSFALL WENDEN SIE SICH BITTE AN DEN QUICK® VERTRAGSHÄNDLER. Die vorliegende Anleitung enthält Symbole für „Warnhinweis“ und/oder „Achtung“, die für die Sicherheit wichtig sind.
- Seite 8 Die Montage dieser Einheit ist ein Arbeitsvorgang, der sowohl Erfahrung als auch technisches Fachwissen erfordert. Es wird daher empfohlen, die Montage von fachkundigem Personal durchführen zu lassen und den Hersteller oder Schiffsarchitekten zu Rate zu ziehen, um den Umfang der Arbeiten vollständig beurteilen zu können. INSTALLATIONS- UND GEBRAUCHSANLEITUNG QUICK BTQSeries - REV. 003C...
- Seite 9 Serie BTQ 4 - Installation 4.0 - Bootsschrauben Die Position des Tunnels ist abhängig von der internen ABB. 1 und externen Form des Bugs. • ABB. 1 Um Kavitationen in der Bootsschraube zu vermeiden, sollte der Tunnel so tief wie möglich gelegt werden.
- Seite 10 • Wenn sich der Tunnel nahe der Wasserlinie befindet, sollte am Ende des Rohrs ein Gitter abgebracht werden. Das Gitter muss vertikale Maschen besitzen, die so breit wie möglich sind, um den Schub der Bootsschraube nicht zu beeinträchtigen. Die vertikalen Maschen halten die meisten schwimmenden Gegenständen fern. INSTALLATIONS- UND GEBRAUCHSANLEITUNG QUICK BTQSeries - REV. 003C...
- Seite 11 Serie BTQ 4 - Installation 4.2 - Strahlruder • Das Thruster kann in jedem beliebigen Winkel innerhalb von 90º zur Senkrechten installiert werden. • Wenn der Elektromotor in einem Winkel von mehr als 30° zur Senkrechten angeordnet wird, muss ein geeigneter Halter (Sattel) angebracht werden EINZELNE BOOTSSCHRAUBE DOPPELTE BOOTSCHRAUBE...
- Seite 12 Mutter C fixieren, die Anode D einsetzen und mit der anderen selbstbremsenden Mutter C feststellen. ACHTUNG: Nach Abschluss der Montage sicherstellen, dass die Bootsschraube richtig im Tunnel zentriert ist. INSTALLATIONS- UND GEBRAUCHSANLEITUNG QUICK BTQSeries - REV. 003C...
- Seite 13 Serie BTQ 4 - Installation 4.4 - Getriebesockel und Flansch der Motorlagerung BTQ 140/185/250/300 • Den Getriebesockel mit der spezifischen Dichtung montieren. • Zum weiteren Schutz gegen eindringendes Wasser Bootssilikon am Verbindungsbereich zwischen Flansch und Rohr auftragen. • Alles mit dem Flansch und unter Anwendung der spezifischen Schrauben und Unterlegscheiben befestigen.
- Seite 14 SERVICEBATTERIE 12/24 V * Negativ der gemeinsam genutzten Akkupacks. **WARNUNG: Bei Übertemperatur öffnet sich der Thermoschutz des Motors und unterbricht den negativen Kontakt des Schützes. Die für die Reaktivierung erforderliche Zeit abwarten. INSTALLATIONS- UND GEBRAUCHSANLEITUNG QUICK BTQSeries - REV. 003C...
- Seite 15 Serie BTQ 5 - Anschlussplan 5.2 -Basissystem BTQ140/185/250/300 Anschlussbeispiel SCHWARZ SCHWARZ ** THERMOSCHUTZ. BATTERIETRENNSCHALTER A SCHALTER MOTOR VERLÄNGERUNGEN VERTEILER (OPTIONAL) (OPTIONAL) SICHERUNG, FLINKE SIEHE TABELLE SICHERUNG SEITE 4/5 ZUR SERVICEBATTERIE BATTERIE 12/24/48 V * Negativ der gemeinsam genutzten Akkupacks. **WARNUNG: Bei Übertemperatur öffnet sich der Thermoschutz des Motors und unterbricht den negativen Kontakt des Schützes.
- Seite 16 Betrieb, wie im Handbuch der Steuerungen angegeben, bis auf eine maximale Zeit beschränken. Es ist absolut untersagt, diese Schutzeinrichtungen zu überbrücken oder zu verändern, um die Betriebszeit zu erhöhen, in diesem Fall erlöschen die Garantie und jegliche Haftung durch Quick SPA.
- Seite 17 Serie BTQ 7 - Wartung 7.0 - Wartung der einzelnen/doppelten Bootschraube Die Thruster Quick werden aus seewasserfestem Material gefertigt: Auf jeden Fall müssen Salzablagerungen auf den externen ® Oberflächen regelmäßig entfernt werden, um Korrosion, Verstopfungen und Betriebsstörungen des Systems zu vermeiden.
- Seite 18 OSP KIT GEKAPSELTER FERNUMSCH. T6411-12 BTQ FVST64111200A00 OSP KIT BOOTSSCHRAUBE D125 FVSGEL125000A00 OSP KIT GEHÄUSE ‘A’ BT SCHWARZ FVSGCARBTQR1A00 OSP KIT ANODE BOOTSSCHRAUBE BTQ110-125 FVSGANBTQ110A00 OSP KIT GEHÄUSE ‘C’ BT SCHWARZ FVSGCARBTQR1C00 INSTALLATIONS- UND GEBRAUCHSANLEITUNG QUICK BTQSeries - REV. 003C...
- Seite 19 FVEMFEL43241800 OSP KIT ANODEN FÜR BOOTSCHRAUBEN BTQ185 FVSGANBTQ14AA00 OSP MOTOR 6000W 12V BTQ185+T FVEMFEL60121800 OSP BOOTSCHRAUBE D185 RH QUICK 5 FLÜGEL SCHWARZ FVSGEL185R05A00 OSP MOTOR 6000W 24V BTQ185+T FVEMFEL60241800 OSP BOOTSCHRAUBE D140 RH QUICK 5 FLÜGEL SCHWARZ FVSGEL140R05A00 OSP MOTOR 6300W 12V BTQ185+T FVEMFEL63121800 OSP BOOTSCHRAUBE D185 LH QUICK 5 FLÜGEL SCHWARZ FVSGEL185L05A00...
- Seite 20 FVSGRCT35012A00 OSP KIT BOOTSSCHRAUBE D300 R FVSGEL300R00A00 OSP KIT GEHÄUSE FERNUMSCH. 350A 24V FVSGRCT35024A00 10A OSP BOOTSCHRAUBE D250 LH QUICK 5 FLÜGEL SCHWARZ FVSGEL250L05A00 OSP KIT GEHÄUSE ‘B’ BT SCHWARZ FVSGCARBTQR1BA00 10B OSP KIT BOOTSSCHRAUBE D300 L FVSGEL300L00A00 OSP KIT KUPPLUNG BTQ 250 FVSGG2501919A00 11A OSP KIT ANODEN FÜR BOOTSSCHRAUBE BTQ250 FVSGANBTQ250A00...
- Seite 21 Serie BTQ Anmerkungen INSTALLATIONS- UND GEBRAUCHSANLEITUNG BTQSeries - REV. 003C...
- Seite 22 481 (18" 15/16) 521 (20” 33/64) 520 (20” 15/32) 300 (11” 13/16) 300 (11” 13/16) 300 (11” 13/16) 300 (11” 13/16) 434 (17" 3/32) 434 (17" 3/32) 434 (17" 3/32) 434 (17" 3/32) INSTALLATIONS- UND GEBRAUCHSANLEITUNG QUICK BTQSeries - REV. 003C...
- Seite 23 Serie BTQ Anmerkungen INSTALLATIONS- UND GEBRAUCHSANLEITUNG BTQSeries - REV. 003C...
- Seite 24 BTQ 300240 - 300300 - 300400 BTQ 386455 - 386420 - 186455HD - 38655HD - 386580 HD BTQ 5131000 Seriennummer des Produkts QUICK S.p.A. - Via Piangipane, 120/A - 48124 Piangipane (RAVENNA) - ITALY ® Tel. +39.0544.415061 - Fax +39.0544.415047 - www.quickitaly.com - quick@quickitaly.com...
