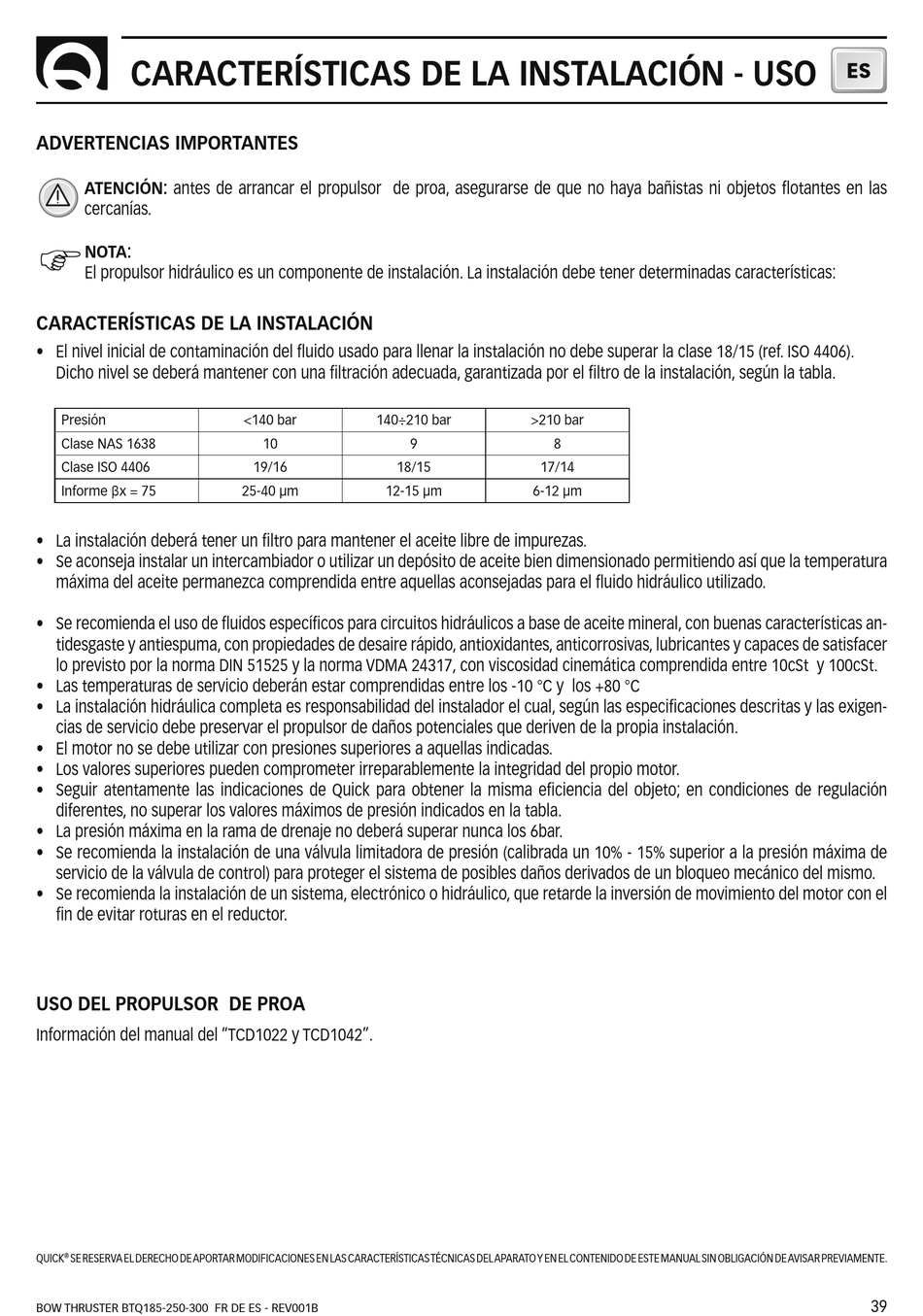

CARACTERÍSTICAS DE LA INSTALACIÓN - USO

ADVERTENCIAS IMPORTANTES

ATENCIÓN: antes de arrancar el propulsor de proa, asegurarse de que no haya bañistas ni objetos flotantes en las
cercanías.
F
NOTA:
El propulsor hidráulico es un componente de instalación. La instalación debe tener determinadas características:
CARACTERÍSTICAS DE LA INSTALACIÓN
• El nivel inicial de contaminación del fluido usado para llenar la instalación no debe superar la clase 18/15 (ref. ISO 4406).
Dicho nivel se deberá mantener con una filtración adecuada, garantizada por el filtro de la instalación, según la tabla.
Presión
Clase NAS 1638
Clase ISO 4406
Informe βx = 75
• La instalación deberá tener un filtro para mantener el aceite libre de impurezas.
• Se aconseja instalar un intercambiador o utilizar un depósito de aceite bien dimensionado permitiendo así que la temperatura
máxima del aceite permanezca comprendida entre aquellas aconsejadas para el fluido hidráulico utilizado.
• Se recomienda el uso de fluidos específicos para circuitos hidráulicos a base de aceite mineral, con buenas características an-
tidesgaste y antiespuma, con propiedades de desaire rápido, antioxidantes, anticorrosivas, lubricantes y capaces de satisfacer
lo previsto por la norma DIN 51525 y la norma VDMA 24317, con viscosidad cinemática comprendida entre 10cSt y 100cSt.
• Las temperaturas de servicio deberán estar comprendidas entre los -10 °C y los +80 °C
• La instalación hidráulica completa es responsabilidad del instalador el cual, según las especificaciones descritas y las exigen-
cias de servicio debe preservar el propulsor de daños potenciales que deriven de la propia instalación.
• El motor no se debe utilizar con presiones superiores a aquellas indicadas.
• Los valores superiores pueden comprometer irreparablemente la integridad del propio motor.
• Seguir atentamente las indicaciones de Quick para obtener la misma eficiencia del objeto; en condiciones de regulación
diferentes, no superar los valores máximos de presión indicados en la tabla.
• La presión máxima en la rama de drenaje no deberá superar nunca los 6bar.
• Se recomienda la instalación de una válvula limitadora de presión (calibrada un 10% - 15% superior a la presión máxima de
servicio de la válvula de control) para proteger el sistema de posibles daños derivados de un bloqueo mecánico del mismo.
• Se recomienda la instalación de un sistema, electrónico o hidráulico, que retarde la inversión de movimiento del motor con el
fin de evitar roturas en el reductor.
USO DEL PROPULSOR DE PROA
Información del manual del "TCD1022 y TCD1042".
QUICK ® SE RESERVA EL DERECHO DE APORTAR MODIFICACIONES EN LAS CARACTERÍSTICAS TÉCNICAS DEL APARATO Y EN EL CONTENIDO DE ESTE MANUAL SIN OBLIGACIÓN DE AVISAR PREVIAMENTE.
BOW THRUSTER BTQ185-250-300 FR DE ES - REV001B
<140 bar 140÷210 bar
10 9
19/16 18/15
25-40 µm 12-15 µm
>210 bar
8
17/14
6-12 µm
ES
39
