L'HELICE

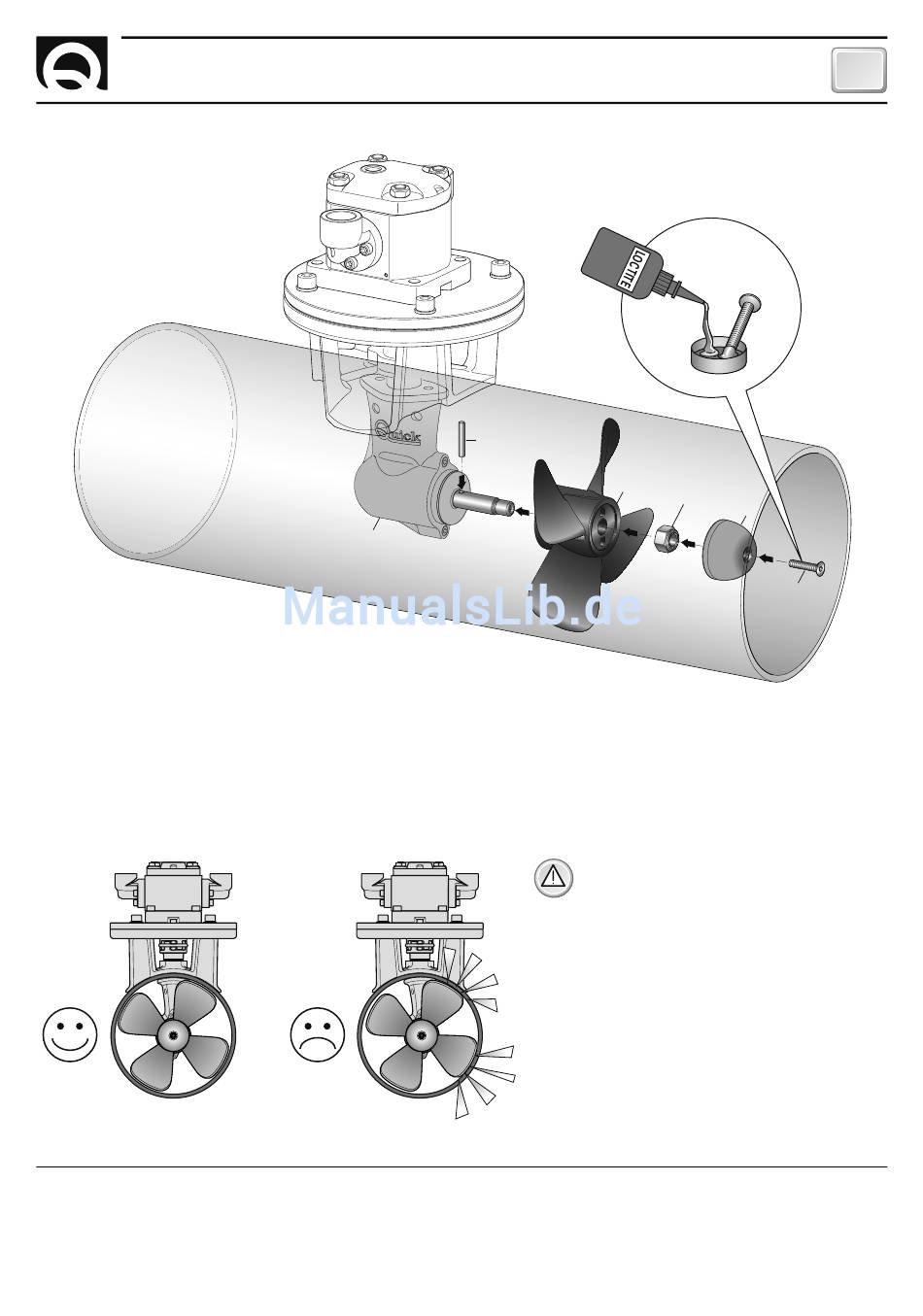

MONTAGE DE L'HELICE
Introduire la cheville d'entraînement A dans le trou sur l'arbre du pied réducteur B, assembler l'hélice C au réducteur en l'en-
grenant sur la cheville d'entraînement A, fixer l'hélice avec l'écrou auto-maintenu D. L'anode E doit être bloqué avec la vis F
enduite d'adhésif structural (type Loctite).
TABLEAU DE COMMANDE
Pour l'installation du tableau de commande, se référer au mode d'emploi du "TCD 1022 - TCD 1042".
BOW THRUSTER BTQ185-250-300 FR DE ES - REV001B
A
B
INSTALLATION
C
D
E
ATTENTION: une fois l'assemblage terminé,
vérifier que l'hélice est bien centrée dans le
tunnel.
FR
F
9
