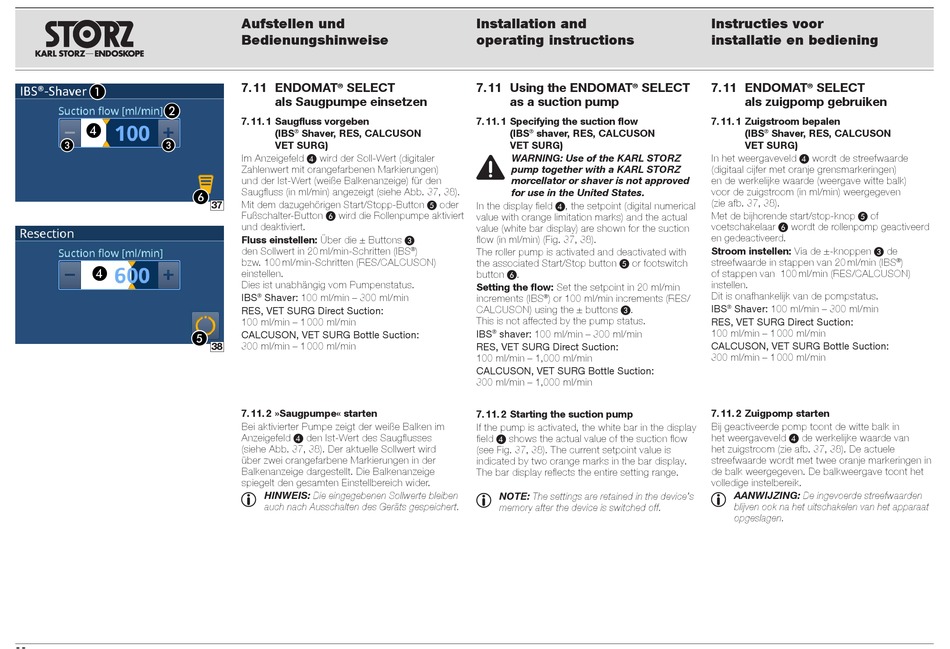

Endomat ® Select; Als Saugpumpe Einsetzen; Saugfluss Vorgeben (Ibs ® Shaver, Res, Calcuson Vet Surg); Saugpumpe« Starten - Storz UP 210 ENDOMAT SELECT Gebrauchsanweisung

❶

D
❸ ❸
❻
D
E
30
Aufstellen und
Bedienungshinweise
7. 11 ENDOMAT SELECT
®

als Saugpumpe einsetzen

7. 11. 1 Saugfluss vorgeben
(IBS ® Shaver, RES, CALCUSON
VET SURG)
Im Anzeigefeld D wird der Soll-Wert (digitaler
Zahlenwert mit orangefarbenen Markierungen)
und der Ist-Wert (weiße Balkenanzeige) für den
Saugfluss (in ml/min) angezeigt (siehe Abb. 37, 38).
37 Mit dem dazugehörigen Start/Stopp-Button E oder
Fußschalter-Button ❻ wird die Rollenpumpe aktiviert
und deaktiviert.
Fluss einstellen: Über die ± Buttons ❸
den Sollwert in 20 ml/min-Schritten (IBS
bzw. 100 ml/ min-Schritten (RES/CALCUSON)
einstellen.
Dies ist unabhängig vom Pumpenstatus.
IBS Shaver: 100 ml/min – 300 ml/ min
®
RES, VET SURG Direct Suction:
100 ml/min – 1 000 ml/ min
CALCUSON, VET SURG Bottle Suction:
38 300 ml/min – 1 000 ml/ min
7. 11. 2 »Saugpumpe« starten
Bei aktivierter Pumpe zeigt der weiße Balken im
Anzeigefeld D den Ist-Wert des Saugflusses
(siehe Abb. 37, 38). Der aktuelle Sollwert wird
über zwei orangefarbene Markierungen in der
Balkenanzeige dargestellt. Die Balkenanzeige
spiegelt den gesamten Einstellbereich wider.
1 HINWEIS: Die eingegebenen Sollwerte bleiben
auch nach Ausschalten des Geräts gespeichert.
Installation and
operating instructions
7. 11 Using the ENDOMAT
as a suction pump
7. 11. 1 Specifying the suction flow
(IBS ® shaver, RES, CALCUSON
VET SURG)
3
WARNING: Use of the KARL STORZ
pump together with a KARL STORZ
morcellator or shaver is not approved
for use in the United States.
In the display field D, the setpoint (digital numerical
value with orange limitation marks) and the actual
value (white bar display) are shown for the suction
flow (in ml/min) (Fig. 37, 38).
® )
The roller pump is activated and deactivated with
the associated Start/Stop button E or footswitch
button ❻.
Setting the flow: Set the setpoint in 20 ml/min
increments (IBS ) or 100 ml/min increments (RES/
®
CALCUSON) using the ± buttons ❸.
This is not affected by the pump status.
IBS
® shaver: 100 ml/min – 300 ml/ min
RES, VET SURG Direct Suction:
100 ml/min – 1,000 ml/ min
CALCUSON, VET SURG Bottle Suction:
300 ml/min – 1,000 ml/ min

7. 11. 2 Starting the suction pump

If the pump is activated, the white bar in the display
field D shows the actual value of the suction flow
(see Fig. 37, 38). The current setpoint value is
indicated by two orange marks in the bar display.
The bar display reflects the entire setting range.
1 NOTE: The settings are retained in the device's
memory after the device is switched off.
Instructies voor
installatie en bediening
SELECT 7. 11 ENDOMAT
® ®
als zuigpomp gebruiken
7. 11. 1 Zuigstroom bepalen
(IBS ® Shaver, RES, CALCUSON
VET SURG)
In het weergaveveld D wordt de streefwaarde
(digitaal cijfer met oranje grensmarkeringen)
en de werkelijke waarde (weergave witte balk)
voor de zuigstroom (in ml/min) weergegeven
(zie afb. 37, 38).
Met de bijhorende start/stop-knop E of
voetschakelaar ❻ wordt de rollenpomp geactiveerd
en gedeactiveerd.
Stroom instellen: Via de ±-knoppen ❸ de
streefwaarde in stappen van 20 ml/min (IBS
of stappen van 100 ml/ min (RES/CALCUSON)
instellen.
Dit is onafhankelijk van de pompstatus.
IBS ® Shaver: 100 ml/min – 300 ml/ min
RES, VET SURG Direct Suction:
100 ml/min – 1 000 ml/ min
CALCUSON, VET SURG Bottle Suction:
300 ml/min – 1 000 ml/ min

7. 11. 2 Zuigpomp starten

Bij geactiveerde pomp toont de witte balk in
het weergaveveld D de werkelijke waarde van
het zuigstroom (zie afb. 37, 38). De actuele
streefwaarde wordt met twee oranje markeringen in
de balk weergegeven. De balkweergave toont het
volledige instelbereik.
1 AANWIJZING: De ingevoerde streefwaarden
blijven ook na het uitschakelen van het apparaat
opgeslagen.
