Motorhaube auf 2,5 mm. Montieren Sie dann die Motorhaube
auf dem Rumpf mit vier 2 x 13 mm Blechschrauben und vier 2
mm Unterlegscheiben.
5. Falls erforderlich reiben oder bohren Sie das Loch in der
Spinnergrundplatte für die die Kurbelwelle des Motors (bei
Elektro-Antrieb für den Luftschraubenadapter) auf. Montie-
ren Sie die Spinnergrundplatte auf der Kurbelwelle. Abhän-
gig von der Luftschraubengröße müssen möglicherweise die
Aussparungen in der Spinnerkappe vergrößert werden. Wenn
eine gute Passform erzielt ist, verwenden Sie die Schrauben
für die Befestigung der Spinnerkappe mit dem Spinner auf der
Spinnergrundplatte.

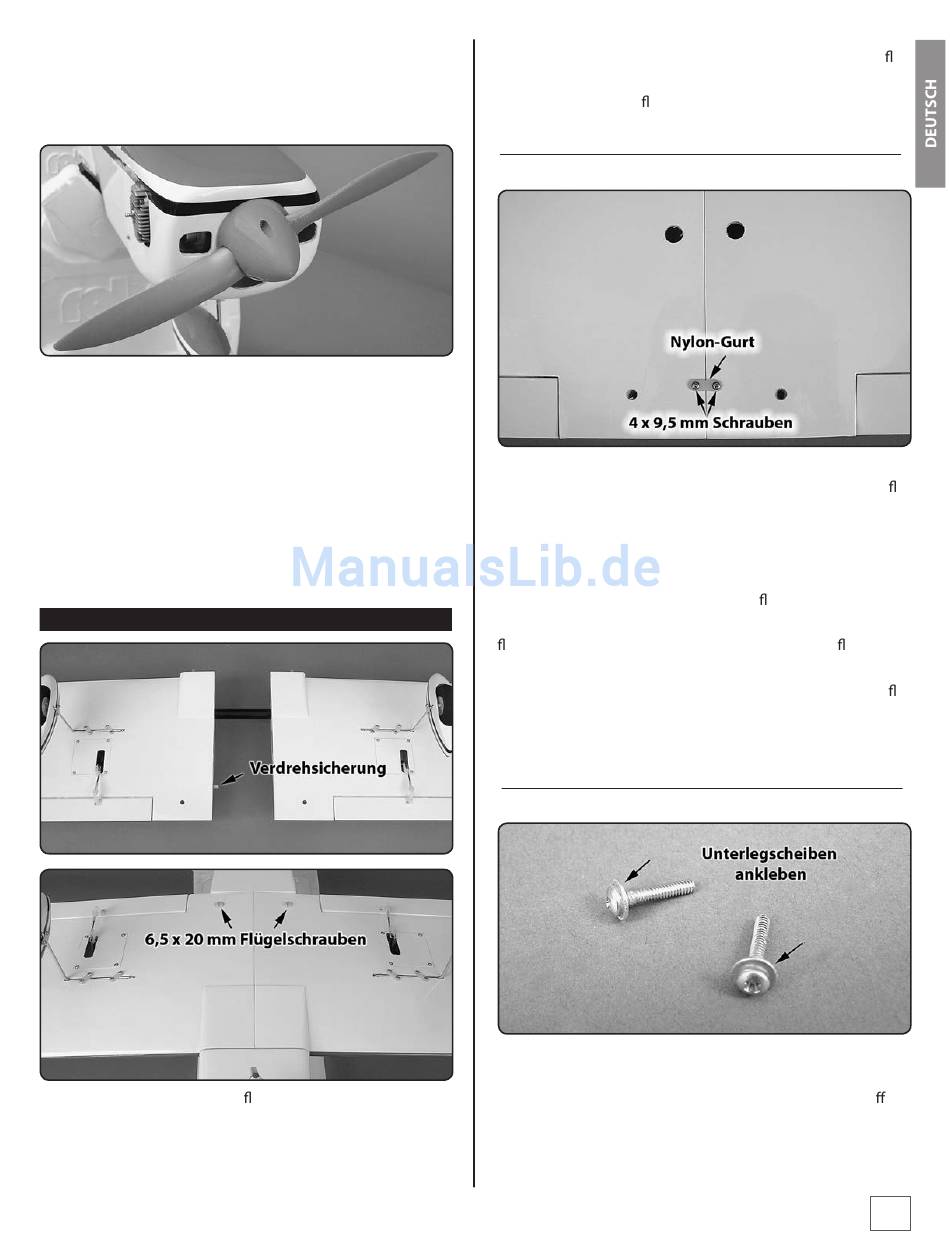

TRAGFLÄCHE UND KABINENHAUBE MONTIEREN
1. Setzen Sie die beiden Trag ächen auf das Alu-Steckung-
Rohr. Schieben Sie die Wurzelrippen zusammen, so dass die
Dübel der vormontierten Verdrehsicherung zusammen in die
Aufnahmen der jeweiligen anderen Seite passen. Der Flügel
muss soweit zusammen sein, dass die Dübel in der Trag ä-
chennase in die Aufnahmelöcher in dem Rumpf gehen. Ver-
wenden Sie zur Trag ächenbefestigung zwei 6,5 x 20 mm
Nylon-Flügelschrauben.
NACHTRAG ZUR VERBINDUNG DER TRAGFLÄCHE
Ein Nylon-Gurt und zwei 4 x 9,5 mm Schrauben sind vorge-
sehen, um zusätzliche Festigkeit beim Verbinden der Trag ä-
chen untereinander und zum Rumpf zu bekommen. Die Mon-
tage wird wie folgt vorgenommen:
Drehen Sie eine 4 x 9,5 mm Schraube durch die vorgebohrten
Löcher im Nylon-Gurt und in der Trag äche. Drehen Sie die
Schraube wieder heraus und geben Sie einige Tropfen dünn-
üssigen Sekundenkleber in jedes Loch der Trag äche, um
das Holz zu härten. Wenn der Kleber ausgehärtet ist, montie-
ren Sie das Aluminium-Rohr im Flügel, schieben die Trag ä-
chen zusammen und schrauben Sie den Nylon-Gurt mit den
beiden 4 x 9,5 mm Schrauben fest. Der Flügel kann nun, wie in
der Anleitung beschrieben, auf den Rumpf montiert werden.
2. Wir schlagen vor, für die Befestigung der Kabinenhaube
jeweils eine 4 mm Unterlegscheibe auf eine 4 x 16 mm
Schraube zu kleben. Achten Sie darauf, dass kein Klebsto auf
die Gewinde der Schrauben kommt. Die Montage auf dem
Fluggelände wird dadurch erleichtert.
25
