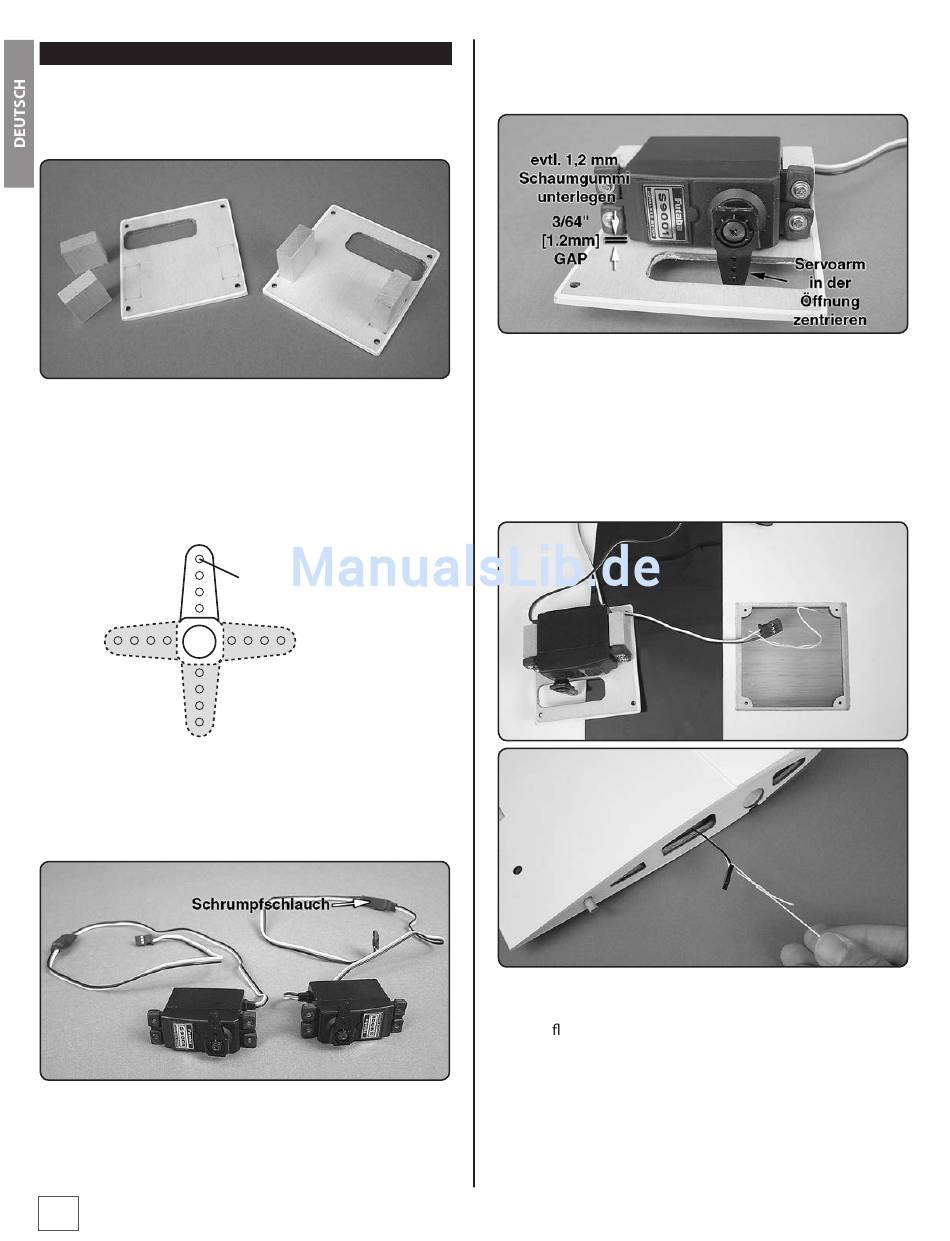

TRAGFLÄCHEN BAUEN
Bevor Sie mit diesem Abschnitt beginnen, prüfen Sie ob die
Servos, die Sie verwenden, auf die Querruder- und Wölbklap-
penabdeckung passen.
1. Schneiden Sie die Aussparungen in den Abdeckung aus. Ver-
wenden Sie Epoxy-Kleber zum Verkleben der 19 x 19 x 8 mm
Hartholz-Blöcke auf der Innenseite der Abdeckungen. Stellen
Sie sicher, dass die Blöcke in den Rechtecken mit der Faserrich-
tung senkrecht zum Deckel ausgerichtet sind und lassen Sie
das Epoxidharz aushärten.
Servoarme
abtrennen
2. Schneiden Sie drei der vier Servoarme für das Querruder-
servo ab. Vergrößern Sie das äußere Loch des verbleibenden
Arms auf 2 mm.
3. Stecken Sie ein 229 mm Servoverlängerungskabel an das
Querruderservokabel an und sichern Sie den Anschluss mit
Klebeband. Zentrieren Sie das Servo mit Ihrer Fernsteuerung
und installieren Sie den Servohebel, wie im Bild zu sehen, am
10
Auf 2 mm aufbohren
Servo. Achten Sie darauf, dass die Schraube in dem Servoarm
fest ist.
4. Legen Sie das Servo mit der Unterseite auf den Deckel und
bohren Sie mit 1,6 mm die Befestigungslöcher der Servos vor.
Um das Servo vor Vibrationen zu schützen können Sie evtl. ein
1,2 mm dünnes Schaumgummi unterlegen oder die Gummi-
tüllen des Servoherstellers für die Befestigung verwenden.
Geben Sie zum Aushärten der Löcher einen Tropfen Sekun-
denkleber in jedes Loch, bevor Sie das Servo festschrauben.
5. Befestigen Sie das Servoverlängerungskabel mit Klebeband
an der Zugschnur und ziehen Sie das Kabel durch die Rippen
der Trag äche.
