MONTAGE- und BEDIENUNGSANLEITUNG

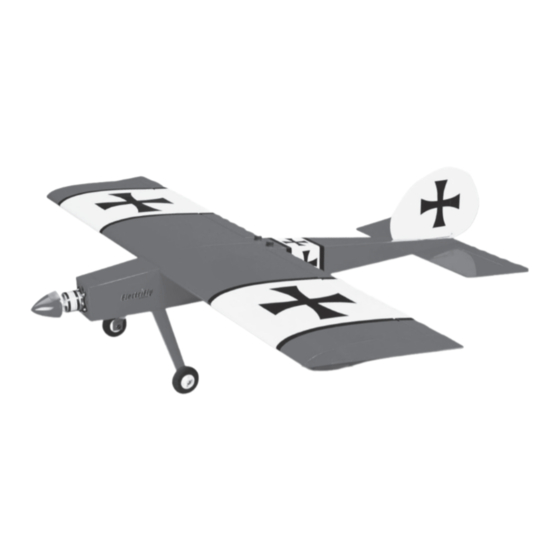

GPMA1574 ELECTROSTIK EP ARF
Bitte lesen Sie vor Baubeginn unbedingt die Montageanleitung und beachten Sie die Sicherheitshinweise.
Wird das Modell an eine andere Person weitergegeben, so muss die komplette Betriebsanleitung zur Beachtung
Die Revell GmbH übernimmt in dieser Anleitung keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
mit weitergegeben werden.
Vertrieb:
Technische Daten: ElectroStik
Technische Daten: ElectroStik
Spannweite
Spannweite
Länge
Länge
Gewicht
Flächeninhalt
Flächenbelastung
Fernsteuerung
Elektromotor
www.hobbico.de
1340 mm
1340 mm
1155 mm
1155 mm
1360 bis 1587 g
38 dm²
36 bis 42 g/dm²
4 Kanäle mit 3 Microservos
RimFire .25 oder RimFire .32
