Bitte lesen Sie vor Inbetriebnahme unbedingt die Montageanleitung und beachten Sie die Sicherheitshin-
weise. Wird das Modell an eine andere Person weitergegeben, so muss die komplette Montageanleitung mitge-
MONTAGEANLEITUNG
GPMA1815-1816 KUNAI
Technische Daten: Kunai
Spannweite:
Länge:
Gewicht:
Flächeninhalt:
Flächenbelastung:
Fernsteuerung:
Antrieb:
Motor-Regler:
geben werden.
Die Revell GmbH übernimmt in dieser Anleitung keine Haftung für Druckfehler.
Technische Änderungen vorbehalten.
Distributed by
1395 mm
915 mm
565-610 g
19,9 dm²
29-31 g/dm²
4 Kanäle, 4 Servos
A2212-10 1400kv Brushless-Außenläufer
20A ESC, 8x6 Klapp-Propeller
www.hobbico.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hobbico GPMA1815-1816 KUNAI
Inhaltszusammenfassung für Hobbico GPMA1815-1816 KUNAI
- Seite 1 MONTAGEANLEITUNG GPMA1815-1816 KUNAI Technische Daten: Kunai Spannweite: 1395 mm Länge: 915 mm Gewicht: 565-610 g Flächeninhalt: 19,9 dm² Flächenbelastung: 29-31 g/dm² Fernsteuerung: 4 Kanäle, 4 Servos Antrieb: A2212-10 1400kv Brushless-Außenläufer Motor-Regler: 20A ESC, 8x6 Klapp-Propeller Bitte lesen Sie vor Inbetriebnahme unbedingt die Montageanleitung und beachten Sie die Sicherheitshin- weise.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Zusammenbau des rumpfs..........12 Allgemeine Hinweise ............2 Befestigung der trag äche am rumpf ....12 Hinweise zum Umweltschutz ..........2 Befestigung des leitwerks am rumpf......12 Einleitung: ................3 Einbau des motors und des reglers ......14 Sicherheitshinweise .............3 Einbau der leitwerks-servos und des empfängers 14 Garantiebedingungen ............4 Endmontage .................15 Kontrolle vor dem Start .............4... -
Seite 3: Einleitung

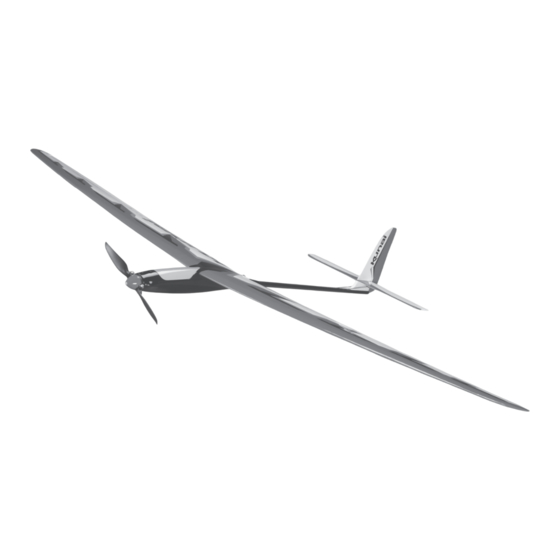

Einleitung: Vielen Dank, dass Sie sich für den Erwerb des Kunai entschieden haben. Die Vielseitigkeit macht den Kunai zu einem dieser Modelle, die einfach jeder besitzen sollte. Es kann wie ein Segler bewegt werden, lässt sich jedoch genauso gut für Kunst ug, als Hotliner oder Pylon-Racer einsetzen. -
