in das Führungsrohr der rechten Rumpfseite.

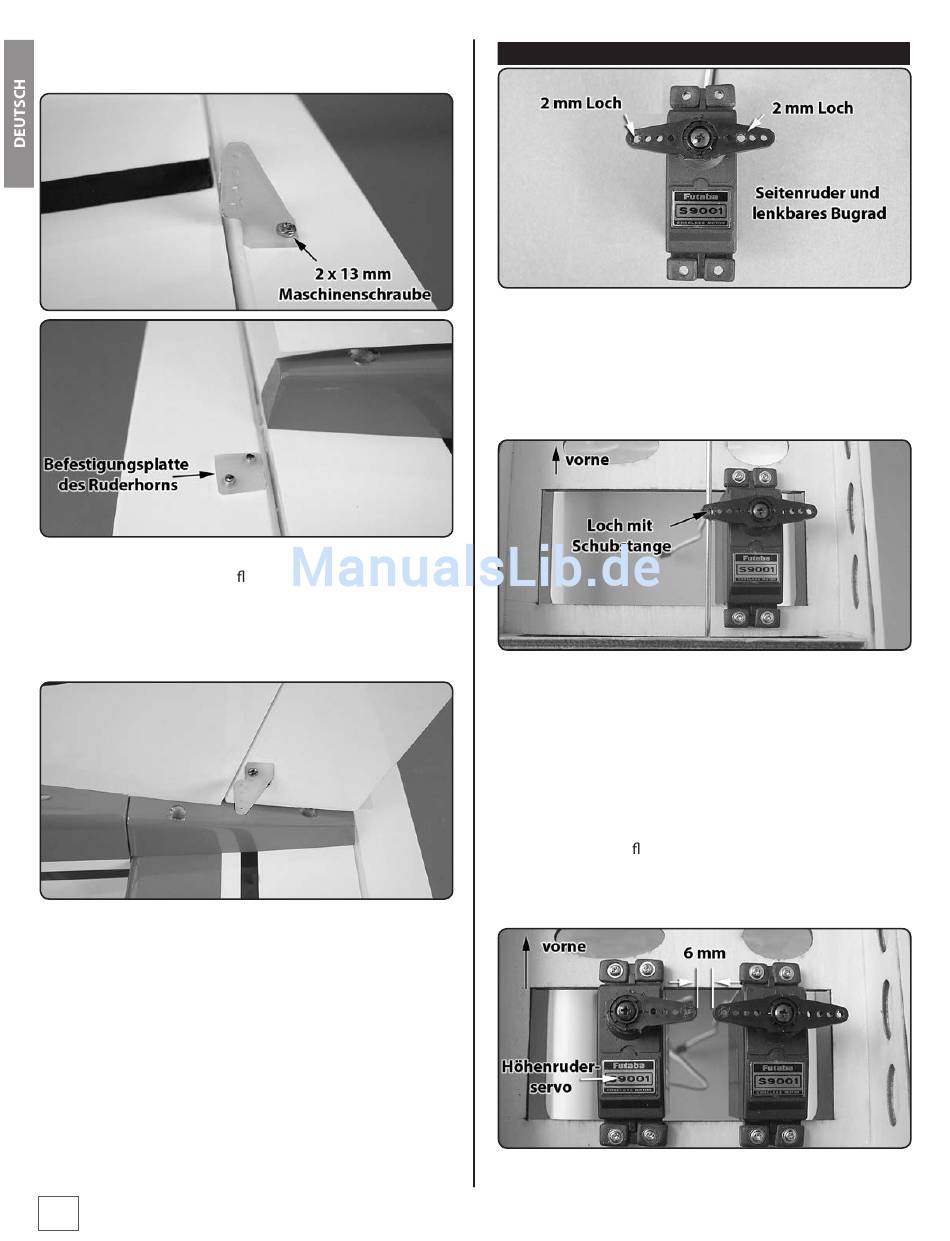

3. Bohren Sie mit 2,5 mm zwei Löcher vollständig durch das
Ruder. Verwenden Sie dünn üssigen Sekundenkleber zum
Härten der Löcher. Schrauben Sie das Ruderhorn und die
Befestigungsplatte mit 2 x 13 mm Schrauben auf der Rück-
seite fest.
4. Installieren Sie das Ruderhorn am Seitenruder auf die glei-
che Weise.
14
INSTALLIEREN SIE DIE SERVOS UND GESTÄNGE
1. Schneiden Sie zwei Arme von einem vierarmigen Servoarm
ab. Von den verbleibenden Armen vergrößern Sie das äußere
Loch von dem einen sowie das innere von dem anderen Arm
auf 2 mm. Zentrieren Sie das Ruderservo mit Ihrer Fernsteu-
erung und montieren Sie den Servoarm wie im Bild zu sehen.
2. Schieben Sie vorübergehend eine 914 mm lange Schub-
stange in das Führungsrohr auf der linken Rumpfseite. Ver-
wenden Sie das Gestänge, um das Seitenruderservo im
Rumpf, wie dargestellt, zu positionieren. Richten Sie den
Servoarm aus und befestigen Sie das Gestänge im äußeren
Loch des Servoarms. Befestigen Sie das Servo mit den Servo-
Befestigungsschrauben (im Lieferumfang vom Servo enthal-
ten). Drehen Sie die Schrauben wieder heraus und härten Sie
die Löcher mit dünn üssigem Sekundenkleber. Befestigen Sie
das Servo endgültig mit den Schrauben nachdem der Kleber-
getrocknet ist.
3. Schneiden Sie drei Arme von einem vierarmigen Servoarm
