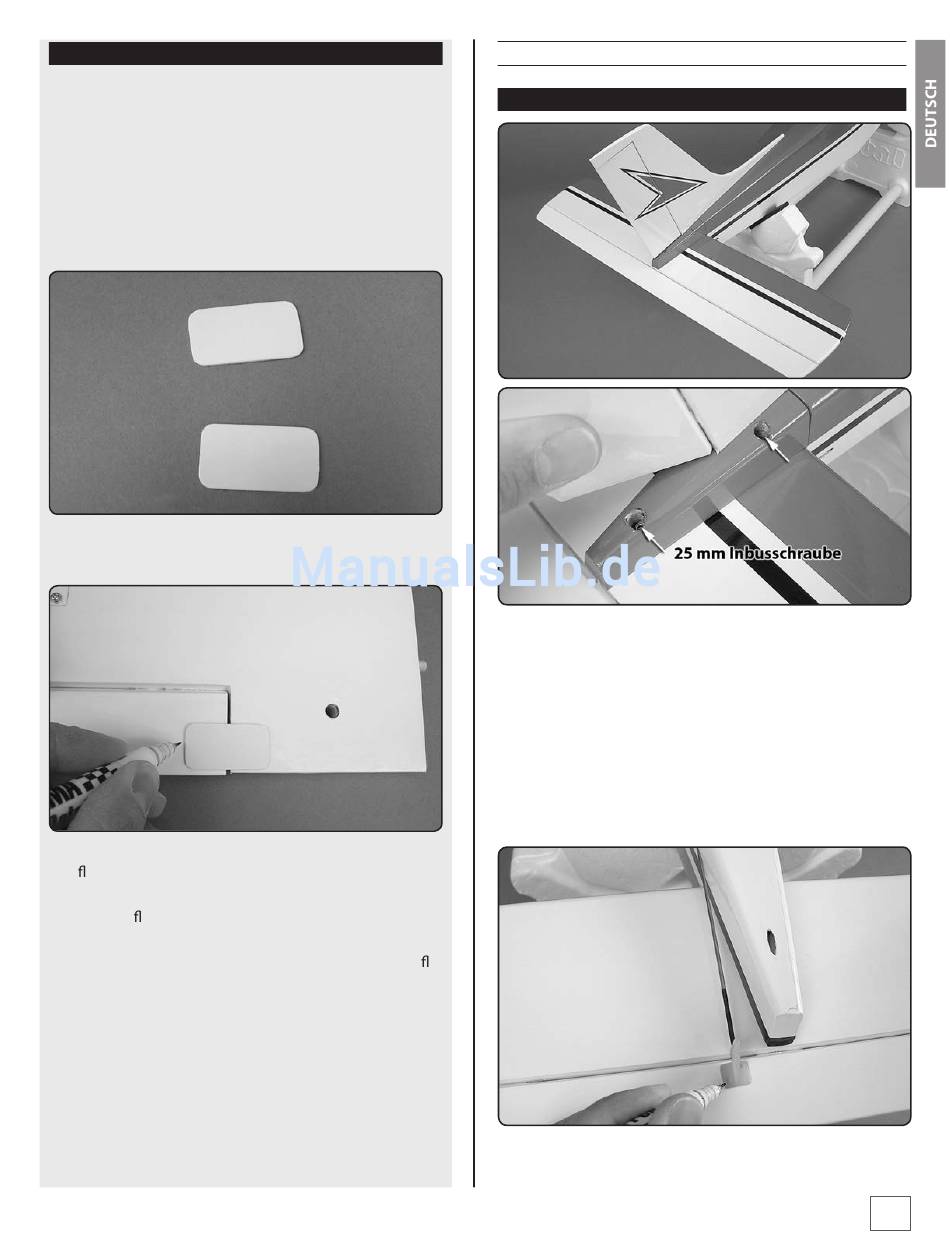

FESTE WÖLBKLAPPEN
Werden die Klappen nicht angesteuert, müssen diese in
einer neutralen Position verriegelt werden.
Wenn Sie in Zukunft die Klappen aktivieren möchten,
schneiden Sie einfach die ABS Streifen entlang der Innen-
kante der Klappe und installieren Sie die Wölbklappenser-
vos. Schließen Sie die Servos dann wie oben beschrieben
an.
1. Nehmen Sie beide 19 x 38 mm ABS- Klappenstreifen.
2. Legen Sie einen ABS-Streifen mittig und bündig an die
Trag ächenhinterkante an. Verwenden Sie einen Filzstift
um die Umrisse der ABS-Klappenstreifen auf den Klappen
und der Trag äche zu zeichnen.
3. Ziehen Sie den ABS-Streifen ca. 1,6 mm von der Trag ä-
chenhinterkante zurück. Zeichen Sie mit einem Stift die
Umrisse des ABS-Klappenstreifen an.
4. Entfernen Sie den ABS-Streifen und reinigen Sie mit Alko-
hol den Klebebereich. Kleben Sie anschließend den Strei-
fen in der ermittelten Position fest.

RUMPFMONTAGE

LEITWERKE EINBAUEN

1. Legen Sie das Höhenleitwerk auf den Rumpfausschnitt
und richten Sie es anhand der drei Löcher aus. Positionieren
Sie das Seitenruder auf dem Rumpf und im Ausschnitt des
Höhenruders, beachten Sie die Position der Löcher im Höhen-
leitwerk. Drücken Sie dazu das vordere Ende des Seitenruders
in die Nut im Rumpf. Befestigen Sie das Leitwerk mit dem
Rumpf mittels drei 25 mm Inbusschrauben und Schraubensi-
cherungslack. Ein Streifen der roten Abdeckung ist vorgese-
hen, um die Schraubenlöcher, falls gewünscht, zu verdecken.
2. Schieben Sie zur Ermittlung der Position des Ruderhorns am
Höhenruder, vorübergehend eine 914 mm lange Schubstange
13
