FAHRWERK MONTIEREN

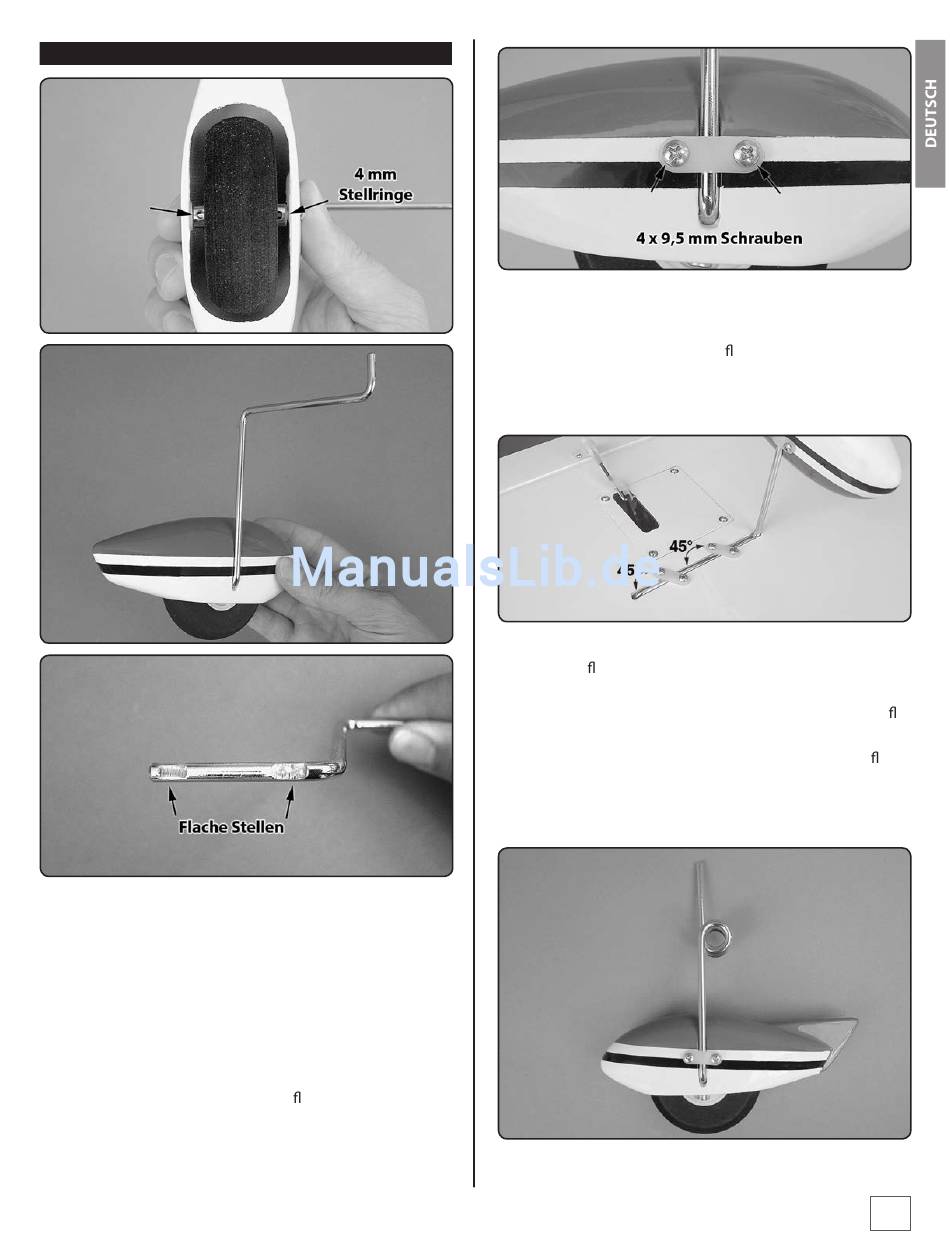

1. Während der Montage des Hauptfahrwerks ist der wich-
tigste Punkt die Radverkleidung. Schieben Sie einen 4 mm
Stellring auf die Achse, dann das 64 mm Rad und dann noch
einen 4 mm Stellring. Markieren Sie die Position der Gewinde-
löcher der Stellringe auf der Achse. Verwenden Sie eine Feile
oder einen Dremel, um die markierten Stellen zu schleifen.
2. Installieren Sie die Radverkleidungen, Stellringe und Räder
auf die Achsen. Drehen Sie jeweils eine 6 mm Inbusschraube
in jeden Stellring im Bereich der abge achten Stellen. Ziehen
Sie die Schrauben fest an. Achten Sie darauf, dass die Räder
frei drehen können, geben Sie wenn nötig etwas Öl an die
Räder/Achse. auf den Achsen.
3. Legen Sie eine Lasche über den Fahrwerksdraht in der Rad-
verkleidung und markieren Sie die Löcher. Entfernen Sie die
Lasche und bohren Sie die Löcher mit einem 2,5 mm Bohrer.
Härten Sie die Löcher mit dünn üssigem Sekundenkleber.
Schrauben Sie jede Lasche mit zwei 4 x 9,5 mm Blechschrau-
ben fest.
4. Passen Sie das Hauptfahrwerk in die Schlitze in der Unter-
seite der Trag ächen ein. Position Sie zwei Nylonlaschen, wie
dargestellt, über jeden Fahrwerkbeins in einem 45 °- Winkel.
Markieren Sie die Positionen der Bohrungen auf der Trag ä-
che Entfernen Sie die Laschen und bohren Sie die Löcher mit
einem 2,5 mm Bohrer. Härten Sie die Löcher mit dünn üssi-
gem Sekundenkleber und schrauben Sie jede Lasche mit zwei
4 x 13 mm Blechschrauben fest.
5. Installieren Sie die Bugradverkleidung und das Rad auf dem
