Installation
Analoge Geräte an die Top
C503
ISDN
anschliessen
Sie können bis zu 4 analoge Geräte
anschliessen.
Abdeckung entfernen
Die Anschlüsse für die analogen End-
geräte finden Sie in einem Fach unter
der Abdeckung mit dem integrierten
Leuchtring. Zum Entfernen der Abde-
ckung greifen Sie an der Unterseite
des Gehäuses in die Öffnung und
schwenken die Abdeckung nach oben
heraus. Zum Verschliessen wird die
Abdeckung zunächst oben einge-
hängt und dann leicht nach unten auf
das Gehäuse gedrückt.

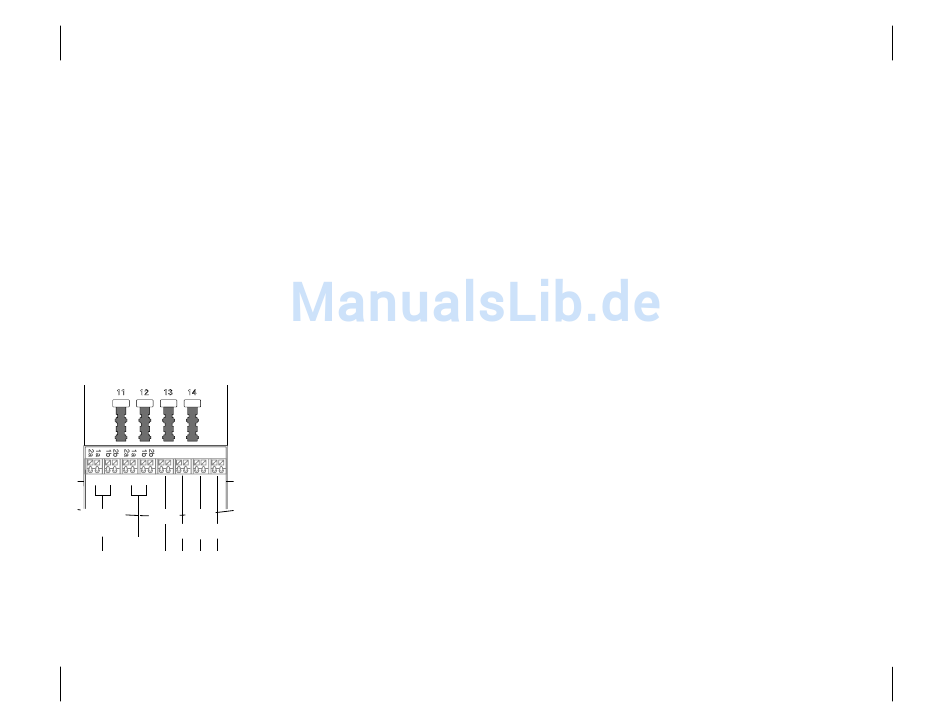

S 0 int 2
S 0 int 1
S-Bus 2
1a/b
3a/b
(schaltbar)
2a/b
4a/b
S-Bus 1
(intern)
22
ISDN
Top C503
anschliessen
Ist eine Verkabelung nötig, schlies-
sen Sie die Kabel zu den abgesetz-
ten T+T83-Dosen an die darunter-
liegende Klemmleiste an. Die abiso-
lierten Kabeladern werden einfach
in die Öffnungen der Klemmen
gesteckt (zum Stecken und Lösen
einer Kabelader ist der Druckknopf
oberhalb der Kabeleinführung zu
drücken). Der Abstand zwischen
ISDN
Top C503
und den Endgeräten
darf 300 m nicht überschreiten (bei
Einsatz eines Kabels 2x20 Ohm,
2 Adern).
Es gilt die Rufnummernzuordnung:
1a/b = Rufnummer 11
2a/b = Rufnummer 12
3a/b = Rufnummer 13
4a/b = Rufnummer 14
ISDN-Endgeräte an die
Top C503
ISDN
anschliessen
Je nach Anzahl der anzuschliessen-
den ISDN-Endgeräte und den ört-
lichen Gegebenheiten bzw. der Kon-
figuration Ihrer Top C503
ISDN
können
Sie Ihre ISDN-Geräte entweder
direkt mit den Steckern in die ent-
sprechenden Buchsen oder in eine
der installierten Steckdosen stecken.
Jedem ISDN-Endgerät, das Sie an
einen internen S-Bus der TVA
anschliessen, müssen Sie mindes-
tens eine der internen Rufnummern
aus dem jeweiligen Rufnummern-
vorrat zuweisen. Die dazu notwen-
digen Bedienschritte entnehmen Sie
bitte der Anleitung für das Endgerät.
Der Rufnummernvorrat für den
ISDN-Bus 1 beinhaltet die internen
Rufnummern von 20 bis 29, der für
den ISDN-Bus 2, sofern er als inter-
ner S-Bus konfiguriert ist, die inter-
nen Rufnummern von 30 bis 39.
Die Zuordnung der ISDN-Rufnum-
mern (MSN), die Ihnen von Ihrem
Netzbetreiber mitgeteilt wurden, zu
den internen Rufnummern erfolgt in
der Konfiguration der Anrufzuord-
nung, s. Seite 44.
Installation
PC an die Top C503
ISDN
anschliessen
Zur Installation der Software von
beiliegender CD-ROM verbinden Sie
den PC mit der USB-Schnittstelle.
Das weitere Vorgehen ist im
Abschnitt „Konfiguration mit einem
PC" ab der Seite 35 beschrieben.
ISDN
Top C503
anschliessen
23
