Installation
Beschaltung der
Top C503
ISDN
Von den zwei ISDN (S) - Bussen der
Top C503ISDN ist einer (ISDN Bus 2)
umschaltbar. Sie können mit Hilfe
der Konfigurationssoftware festle-
gen, ob er als zweiter interner S-Bus
den Anschluss weiterer ISDN-End-
geräte ermöglichen oder als zusätz-
licher externer S-Bus-Anschluss
einem zweiten ISDN-Amt zugeord-
net werden soll.
Die Beschaltung der ISDN-Buchsen
kann auf verschiedene Arten erfol-
gen:
• mittels Stecker (RJ 45) beim
Anschluss zum NT an die Buchsen
ISDN 1 und ISDN 2 und beim
Anschluss von Endgeräten bzw.
abgesetzten Steckdosen an die
2a 1a 1b 2b
Belegung für RJ 45
3 4 5 6
20
ISDN
Top C503
anschliessen
Buchse S-Bus int 1.
Schliessen Sie Endgeräte für S-
Bus int 2 über die entsprechende
Klemmleiste an.
• durch Anklemmen einer vieradri-
gen Leitung an die Klemman-
schlüsse unter der Abdeckung
und Verkabelung mit ISDN-
Dosen. In diesem Fall beachten
Sie bitte die Beschränkungen auf
die grösstmögliche Kabellänge
und die maximale Anzahl von 12
ISDN-Steckdosen pro S-Bus. An
diese dürfen höchstens 8 ISDN-
Endgeräte gleichzeitig ange-
schlossen sein. Eine Skizze mit
den Klemmenbezeichnung an der
Top C503
ISDN
und den ISDN-Dosen
finden Sie umseitig.

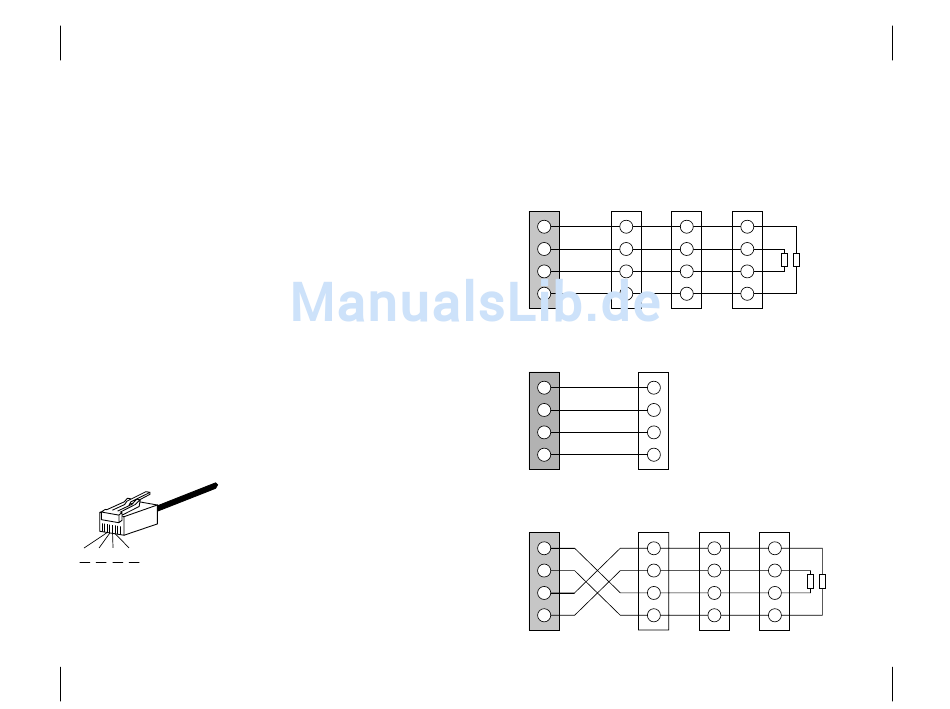

Achtung!
Bitte beschalten Sie je nach Konfi-
guration die S-Busse wie in den
Abbildungen dargestellt.
S-Bus 1 intern an S-Bus
(Auslieferungszustand)
Top C503
ISDN
RJ 45 Dose
RJ 45 Dose
2b
6
6
1b
5
5
1a
4
4
2a
3
3
S-Bus 2 extern an NT
(Auslieferungszustand)
Top C503
ISDN
RJ 45 Dose
2b
6
1b
5
1a
4
2a
3
S-Bus 2 intern an S-Bus
(konfigurierbar)
Top C503
ISDN
RJ 45 Dose
RJ 45 Dose
2b
6
1b
5
1a
4
2a
3
Installation
Verwenden Sie dort, wo notwendig,
in der letzten Dose die Abschlusswi-
derstände (s. Darstellung).
RJ 45 Dose
6
Abschluss-
5
widerstände
(je 100 Ohm)
4
3
RJ 45 Dose
6
6
Abschluss-
5
5
widerstände
(je 100 Ohm)
4
4
3
3
ISDN
Top C503
anschliessen
21
