Montage van de binnentemperatuurvoeler

Let er bij de plaatskeuze op dat de binnentemperatuurvoeler
niet mag zijn blootgesteld aan directe warmtestraling. Voor
een optimale regeling van de binnentemperatuur adviseren
wij om de binnentemperatuurvoeler boven de ingangsdeur te
monteren.

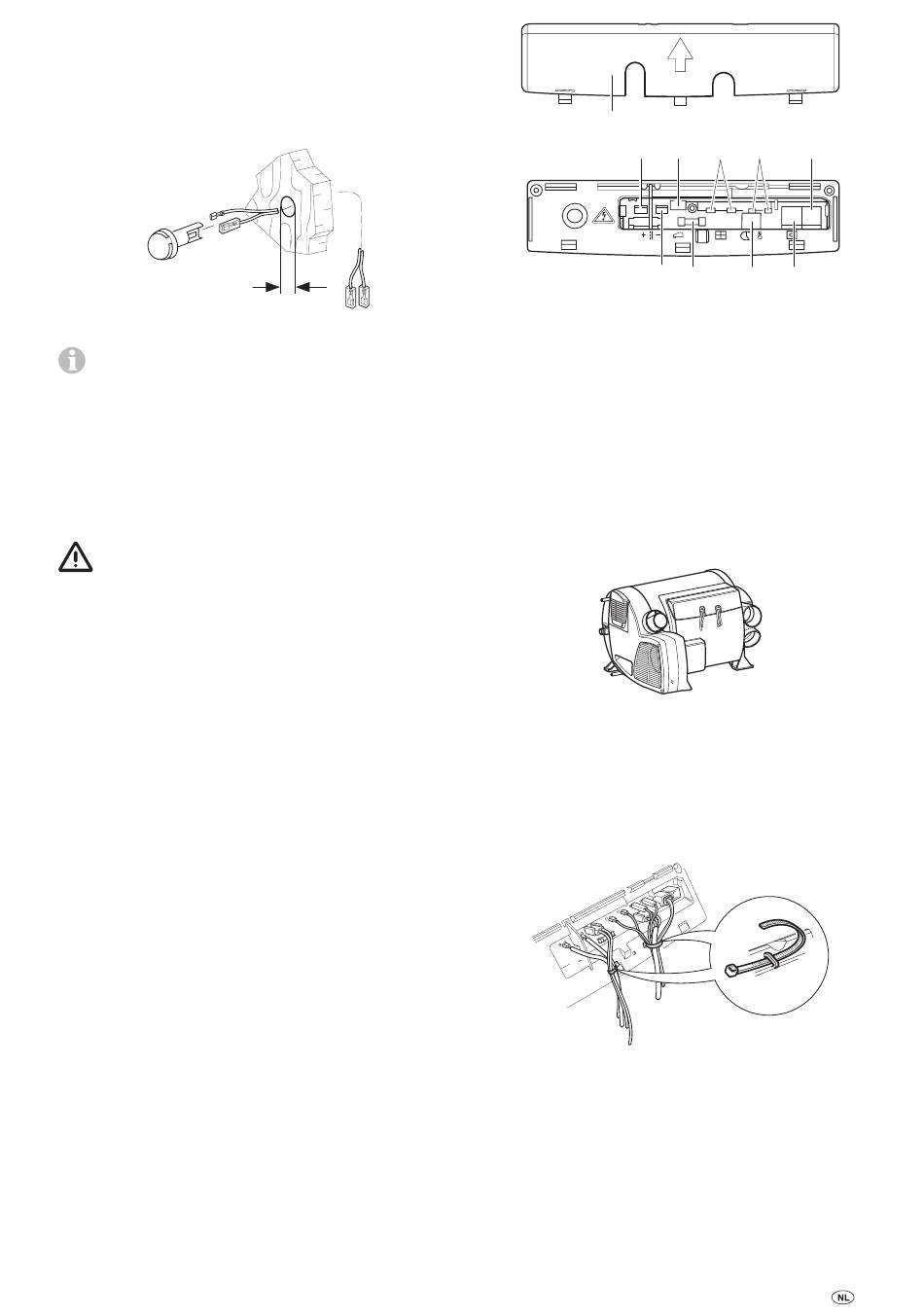

Afbeelding 19
Er moet op worden gelet dat de voeler altijd in een verti-
cale wand wordt gemonteerd. De lucht in de ruimte
moet er vrij omheen kunnen circuleren.
Boor een gat van Ø 10 mm. Leid de aansluitkabel van achte-
ren door het gat en schuif het uiteinde van de kabel met een
geïsoleerde aansluitstekker op de voeler (geen verschil tussen
plus- en minpool). Schuif de binnentemperatuurvoeler in het
gat en leg het uiteinde van de kabel met de twee geïsoleerde
aansluitstekkers naar de elektronica van de kachel (desge-
wenst tot een maximale totale lengte van 10 m met kabel
2 x 0,5 mm² verlengen).
De bijgevoegde binnentemperatuurvoeler moet altijd
worden aangesloten, omdat de kachel anders op sto-
ring gaat.

Montage van de bedieningspanelen

De montage van de bedieningspanelen wordt beschreven in
de inbouwhandleiding bij het bedieningspaneel.

Elektrische aansluitingen

Legt de aansluitkabels zo dat deze niet ergens langs kunnen
schuren. Plaats bovendien bij scherpe randen bijvoorbeeld in
doorvoeren van metalen wanden doorvoertulen of randbe-
schermingsprofielen. De aansluitkabels mogen niet aan me-
talen oppervlakken van de kachel, aan de rookgasafvoerpijp
of aan de warmeluchtbuizen worden bevestigd, noch hiermee
contact maken.
De elektrische aansluitingen liggen onder het aansluitingsdek-
sel (39) van de kachel. Dit kan worden verwijderd door het in
te drukken en tegelijkertijd in de richting van de pijl te schui-
ven. Let bij het verwijderen of aanbrengen van het aanslui-
tingsdeksel op de aansluitkabels, zodat deze niet eruit worden
getrokken of bekneld raken.
10 mm
39
40
12 V
41
Afbeelding 20
40 = ingangsspanning +12 V (platte stekker 6,3 mm)
41 = ingangsspanning massa (platte stekker 6,3 mm)
42 = FrostControl-verwarmingselement (accessoire)
43 = zekering apparaat: 10 A – traag – (T 10 A)
44 = draadbrug (of raamschakelaar – accessoire)
45 = tijdschakelklok ZUCB (accessoire – alleen in combinatie
met een analoog bedieningspaneel)
46 = binnentemperatuurvoeler
47 = bedieningspaneel / diagnosestekker*
48 = bedieningspaneel / diagnosestekker*
* Alternatieve aansluitingen
Alle aansluitingen met de kachel moeten met doorhangende
aansluitkabels worden uitgevoerd. Dat voorkomt dat condens
via de aansluitkabels in de kachel binnendringt.
Afbeelding 21
De aansluitkabels en stekkers mogen niet zijn blootgesteld
aan krachten. Voor de trekontlasting de aansluitkabels bun-
delen (zie afbeelding) en elke bundel met een kabelbinder aan
het huis bevestigen.
Alle leidingen moeten stevig bevestigd zijn en mogen door
trillingen niet los gaan zitten of loslaten – anders dreigt er
brandgevaar!
Afbeelding 22
open
42 44 48
46
43 45 47
45
