Montaggio del sensore temperatura
ambiente
Nella scelta della posizione verificare che il sensore tempe-
ratura ambiente non sia esposto a fonti di calore dirette. Per
una regolazione ottimale della temperatura ambiente si con-
siglia di installare il relativo sensore al di sopra delle porte di
ingresso.

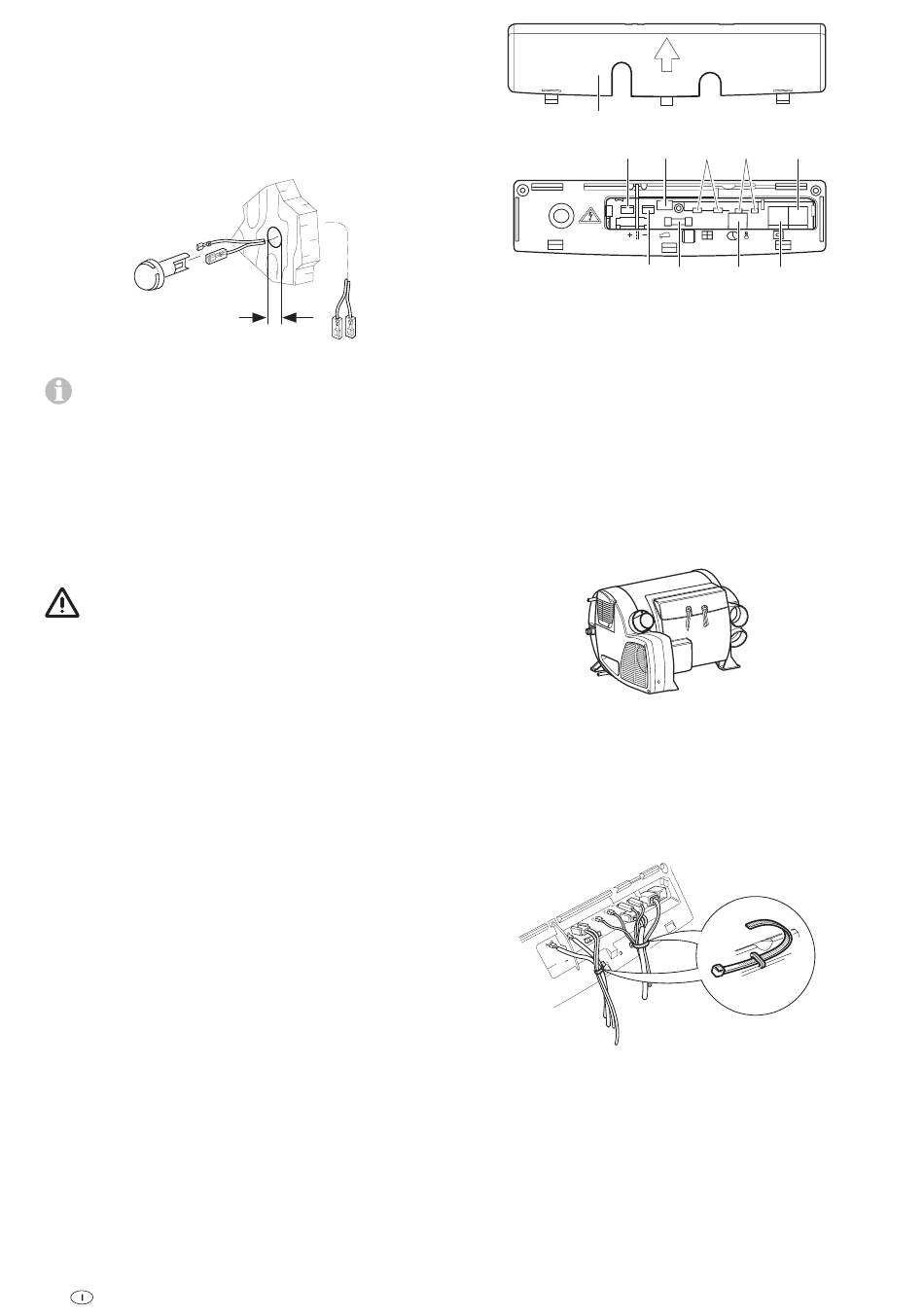

Fig. 19
È necessario assicurarsi che il sensore venga montato
sempre in una parete verticale. Non devono esservi
ostacoli al flusso dell'aria.
Eseguire un foro di Ø 10 mm. Infilare il cavo di collegamento
attraverso il foro facendolo passare da dietro e fissare l'estre-
mità del cavo con la spina di collegamento isolata al sensore
(non occorre prestare attenzione alla polarità). Inserire il sen-
sore temperatura ambiente nel foro e posare l'estremità del
cavo con le due spine di collegamento isolate verso la cen-
tralina elettronica della stufa (in caso di necessità, allungare il
cavo fino ad una lunghezza max. di 10 m utilizzando cavi da
2 x 0,5 mm²).
Il sensore temperatura ambiente in dotazione deve es-
sere sempre collegato, altrimenti la stufa va in modalità
guasto.
Montaggio delle unità di comando
Il montaggio delle unità di comando è descritto nelle istruzioni
di montaggio a corredo delle stesse.

Collegamenti elettrici

Posare i cavi di collegamento in modo che non sfreghino. In
caso di passaggio in pareti metalliche, ad esempio, utilizzare
anche isolatori passanti o paraspigoli per proteggere i cavi
dagli spigoli vivi. I cavi di collegamento non devono essere
fissati a parti metalliche della stufa, al tubo di scarico fumi e ai
tubi dell'aria calda, né venire a contatto con essi.
I collegamenti elettrici si trovano sotto il coperchio di collega-
mento (39) della stufa. Per toglierlo, premere e contemporane-
amente spingere in direzione della freccia. Nel togliere/mette-
re il coperchio di collegamento, fare attenzione a non lasciar
fuori o schiacciare i cavi di collegamento.
36
10 mm
39
40
12 V
41
Fig. 20
40 = tensione in ingresso +12 V (linguetta piatta da 6,3 mm)
41 = tensione in ingresso massa (linguetta piatta da 6,3 mm)
42 = elemento riscaldante FrostControl (accessorio)
43 = fusibile apparecchio: 10 A – ritardato – (T 10 A)
44 = ponticello (oppure interruttore da finestra – accessorio)
45 = temporizzatore ZUCB (accessorio – solo in abbinamento
a unità di comando analogiche)
46 = sensore temperatura ambiente
47 = unità di comando / spina diagnostica*
48 = unità di comando / spina diagnostica*
* Collegamenti alternativi
Eseguire tutti i collegamenti alla stufa con cavi di collegamen-
to non tesi. Ciò impedisce che la condensa possa penetrare
all'interno dell'apparecchio attraverso i cavi di collegamento.
Fig. 21
I cavi di collegamento e i connettori non devono essere sotto-
posti a forze. Per scaricare la trazione, unire i cavi di collega-
mento (v. figura) con una fascetta serracavo ciascuno e fissarli
all'alloggiamento.
Tutti i cavi devono essere fissati saldamente e non devono
allentarsi o staccarsi in seguito a scossoni; in caso contrario,
sussiste un pericolo d'incendio!
Fig. 22
open
42 44 48
46
43 45 47
