Spänningsförsörjning 12 V
Elektriska ledningar, kopplings- och styrdon för värmare
måste vara placerade så i fordonet, att deras felfria funktion
inte kan påverkas under normala driftförhållanden. Alla utåt-
gående ledningar måste läggas i genomföringen på ett sådant
sätt att de är täta mot stänkvatten.
Innan arbeten på elektriska delar påbörjas måste enheten vara
frånkopplad från strömförsörjningen. Frånkoppling på manö-
verenheten är inte tillräckligt!
Vid elsvetsarbeten på karossen måste enheten skiljas från for-
donets elnät.
Enheten är försedd med ett skydd mot polförväxling. Om
enheten ansluts med fel polaritet tänds inte lysdioderna.
Värmaren kan användas igen så snart polerna vänts rätt.
För att garantera optimal strömförsörjning måste värmaren
anslutas till ett säkrat fordonsnät (elsystem 10 A) med en ka-
bel 2 x 2,5 mm (vid längder över 6 m med kabel 2 x 4 mm
2
I förekommande fall måste hänsyn tas till spänningsfall i
försörjningsledningen. Anslut minusledningen till central jord-
förbindelse. Vid direkt anslutning till batteriet skall plus- och
minusledning säkras. För anslutningarna (40, 41) rekommen-
deras användning av helisolerade flatstiftshylsor 6,3 mm.
Inga andra strömförbrukare får vara anslutna till den inkom-
mande ledningen!
Om nät- eller strömförsörjningsenheter används måste
det säkerställas att utgångsspänningen ligger mellan
11 V och 15 V och att växelspänningens pulsation uppgår till
< 1,2 Vss. För de olika användningsfallen rekommenderar vi
Trumas automatladdare. Fråga din återförsäljare. Andra ladda-
re får endast användas med ett 12 V batteri som buffert.

Rumstemperatursensor

Anslut anslutningskabelns stickkontakt till anslutningen (46)
(polariteten behöver inte beaktas).
Manöverelement / klimatsystem
Följande anslutningskombinationer är möjliga:
Analoga manöverelement
1 Manöverenhet Combi
CP classic (värmare utan elektriska
värmestavar)
eller
1 Energiväljare Combi E
CP E classic (värmare med elektriska
värmestavar)
Digitala manöverelement
1 Manöverenhet Combi (E)
CP plus (värmare med/utan elektriska
värmestavar)
och
1 Klimatsystem För lämpliga system – se
bruksanvisningen till manöverenhet
CP plus
Sätt in stickkontakten till respektive anslutningskabel i någon
av anslutningarna (47 eller 48) och snäpp fast.
64
Spänningsförsörjning 230 V
(Combi E – med elektriska värmestavar)
Den elektriska anslutningen 230 V
av en behörig elektriker (i Tyskland med behörighet en-
ligt VDE 0100, del 721 eller IEC 60364-7-721).
Den elektriska anslutningen 230 V
strömkrets med minst 10 A (helst 16 A).
Följande måste finnas på byggsidan i husvagnens / husbilens
strömkrets till Combi E:
– en lämplig felströmsskyddsbrytare (FI-skyddsbrytare)
– nätfrånskiljare (för underhålls- eller reparationsarbeten)
Dessa brytare måste frånskilja på alla poler och ha det före-
skrivna kontaktavståndet (minst 3,5 mm).
).
2

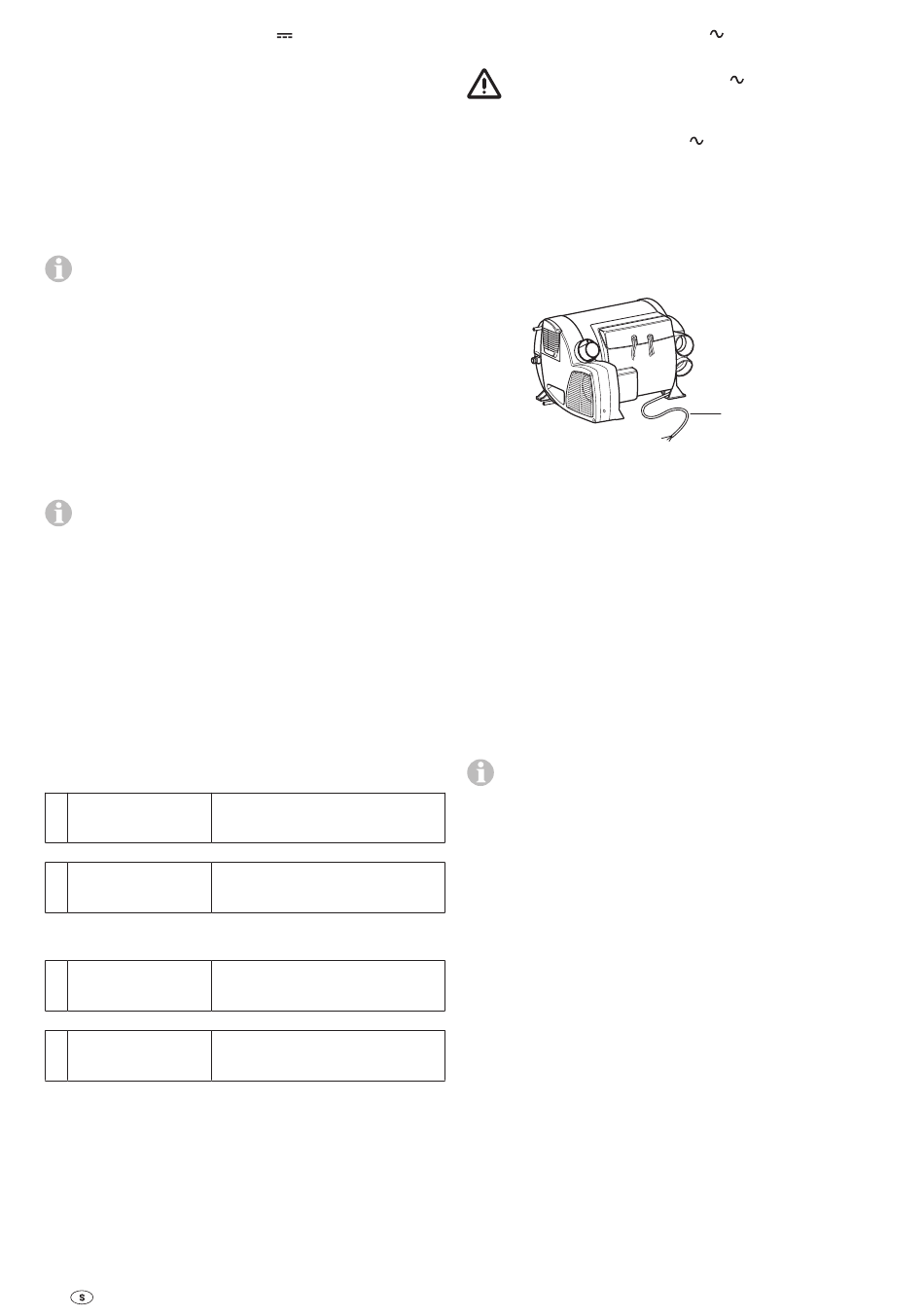

Bild 23
– Säkra kablarna med lämpliga klämmor.
– Dra kablarna / ledningarna från lågspänningsanlägg-
ningar rumsligt åtskilda från kablarna / ledningarna för
klenspänningsanläggningar.

Funktionskontroll

Efter monteringen måste tätheten i gasolledningen kontrolle-
ras enligt tryckfallsmetoden. Ett provningsintyg skall utfärdas
(i Tyskland t.ex. enligt DVGW-arbetsblad G 607).
Därefter skall samtliga funktioner kontrolleras enligt bruksan-
visningen, särskilt avtappningen av vattnet. Garantin gäller
inte för frostskador!
Bruksanvisningen skall överlämnas till fordonsägaren.
Årtalet för den första idrifttagningen måste markeras
med kryss på typskylten.
Varningsdekaler
Den gula varningsdekalen som medföljer enheten skall av
montören eller fordonsägaren placeras på en väl synlig plats
i fordonet (t.ex. på dörren till klädskåpet)! Om dekaler saknas
kan de rekvireras från Truma.
får endast utföras
måste ske till en säkrad
l = 150 cm
