Montage du FrostControl (soupape de sûreté/
de vidange)
Le FrostControl doit être monté à proximité immédiate de
l'appareil dans l'espace chauffé, sur un endroit bien acces-
sible pour l'utilisateur. Veiller à ce que le commutateur rota-
tif (30) et le bouton-poussoir (31) restent utilisables.
Lors du choix de l'emplacement, veiller à ce que le
FrostControl (24) ne soit pas monté à proximité de sources
de chaleur externes (blocs d'alimentation, par exemple) ou
immédiatement à côté de tuyaux d'air chaud.
Procéder à la purge directement vers l'extérieur sur un endroit
protégé contre les projections d'eau (le cas échéant poser une
protection contre les projections).
Percer un trou Ø 18 mm dans le plancher du véhicule. Enfi-
cher le tuyau (24b) sur la tubulure de purge (24a), les enfoncer
tous les deux dans le plancher et les guider vers l'extérieur.
Centrer la tubulure de purge dans le trou. Fixer le FrostControl
sans tension avec 2 vis B 5,5 x 25 (fournies) – visser les vis
verticalement. Étanchéifier par le bas le vide entre le tuyau et
le trou avec un mastic d'étanchéité plastique (voir figure 16 –
exemple d'installation avec tuyaux flexibles Ø 10 mm).
24
31
31
25

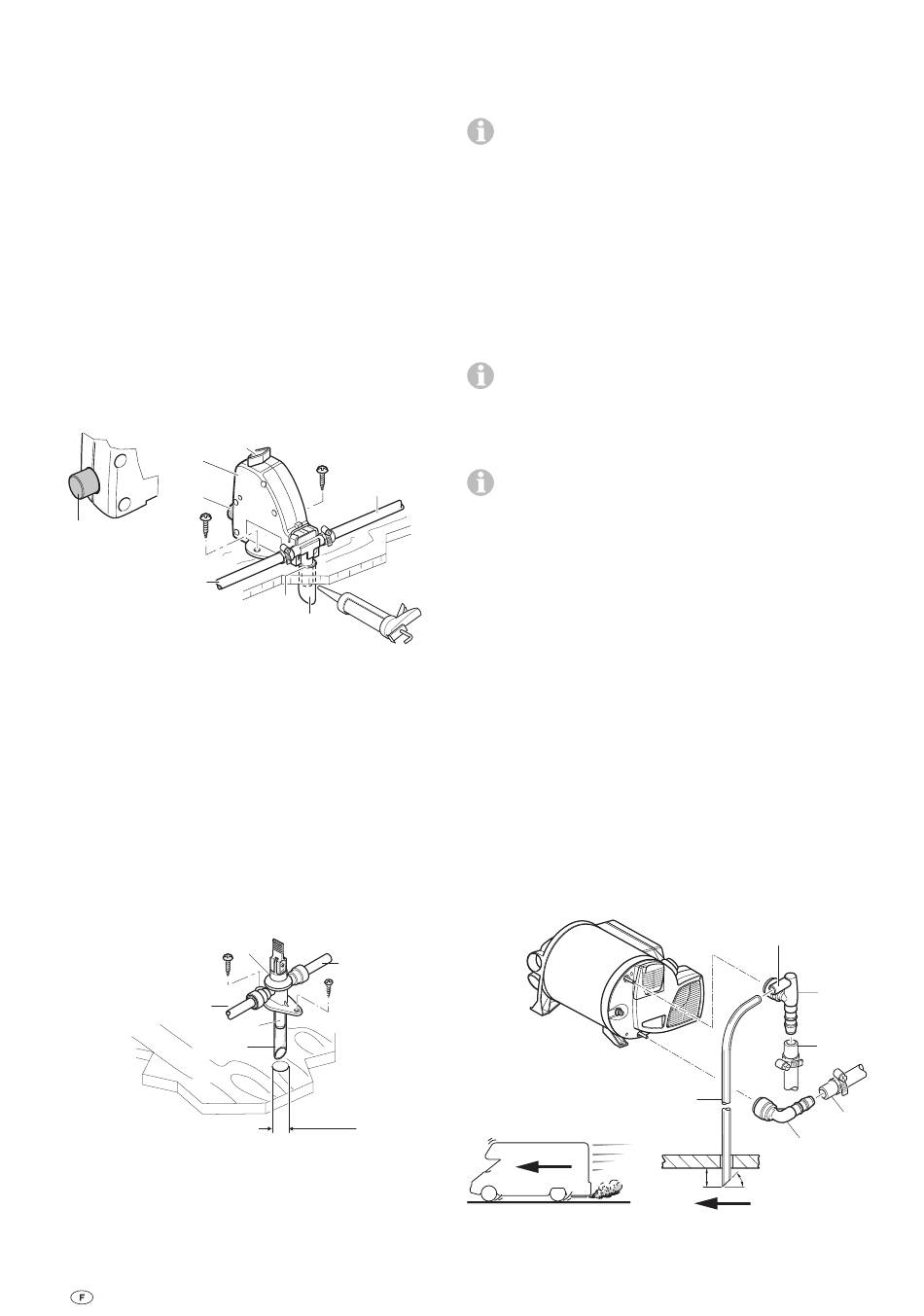

Figure 16
Montage de la soupape de sûreté/de vidange
Monter la soupape de sûreté/de vidange (24) sur un endroit
bien accessible à proximité de l'appareil. Veiller à ce que le
levier reste utilisable.
Procéder à la purge directement vers l'extérieur sur un endroit
protégé contre les projections d'eau (le cas échéant poser une
protection contre les projections).
Percer un trou Ø 18 mm dans le plancher du véhicule. Enficher
le tuyau (24b) sur la tubulure de purge (24a), les enfoncer tous
les deux dans le plancher et les guider vers l'extérieur. Fixer
la soupape de sûreté/de vidange avec 2 vis (voir figure 17 –
exemple d'installation avec pose de tuyaux rigides Ø 12 mm).
25
24b
Figure 17
26
30
23
24a
24b
24
23
24a
Ø 18 mm

Raccordement / pose des conduites d'eau

Pour assurer le fonctionnement des composants raccordés,
les conduites d'eau doivent être posées dans la mesure du
possible courtes, sans former d'angle vif et sans tension.
Poser toutes les conduites d'eau en pente vers la sou-
pape de sûreté/de vidange. Nous déclinons toute
garantie pour tout dommage causé par le gel.
En cas de montage d'une alimentation en eau dans le véhi-
cule, il faut veiller à respecter une distance suffisante entre les
conduites d'eau et la source de chaleur (par exemple chauf-
fage, tuyau d'air chaud).
Une conduite d'eau doit être posée contre le tuyau d'air
chaud à seulement 1,5 m du chauffage. Le clip de tuyau
Truma SC (n° d'art. 40712-01) peut être utilisé à partir de cette
distance. En cas de pose parallèle, par exemple un passage
dans une paroi, il faut poser un écarteur (par exemple une iso-
lation) afin d'éviter le contact.
En raison du risque de gel, veiller à ce que l'amenée
d'eau froide n'entre pas en contact avec des ponts ther-
miques froids (par exemple la paroi extérieure).
Raccorder l'amenée d'eau froide (23) sur la soupape de sûre-
té/de vidange (24).
Les raccords coudés joints (27 + 28) doivent toujours
être utilisés afin d'assurer une purge intégrale du volume
d'eau ainsi qu'une étanchéité durable des tuyaux à eau sur
l'appareil.
Poser la conduite d'eau (25) pour l'amenée d'eau froide
entre la soupape de sûreté/de vidange (24) et l'amenée sur le
chauffe-eau.
Poser la conduite d'eau (26) pour l'eau chaude depuis le rac-
cord coudé avec vanne de ventilation intégrée (28) vers les
points de consommation.
Enficher jusqu'à la butée le raccord coudé (28 – avec vanne
de ventilation) sur le raccord supérieur (écoulement de l'eau
chaude) et le raccord coudé (27) sur le raccord inférieur (ame-
née d'eau froide) du chauffage. Tirer en sens inverse pour
vérifier le bon enfoncement des raccords coudés.
Pousser le tuyau d'aération d'un diamètre extérieur de
11 mm (29) sur l'embout à olive de la vanne de ventilation (32)
et le poser vers l'extérieur sans former d'angle vif. Le rayon
dans le coude ne doit alors pas être inférieur à 40 mm.
Découper le tuyau d'aération environ 20 mm sous le plan-
cher du véhicule à 45° à l'oblique du sens de la marche
(voir figure 18 – exemple d'installation avec tuyaux flexibles
Ø 10 mm).
Figure 18
32
28
26
29
27
20 mm 45º
25
