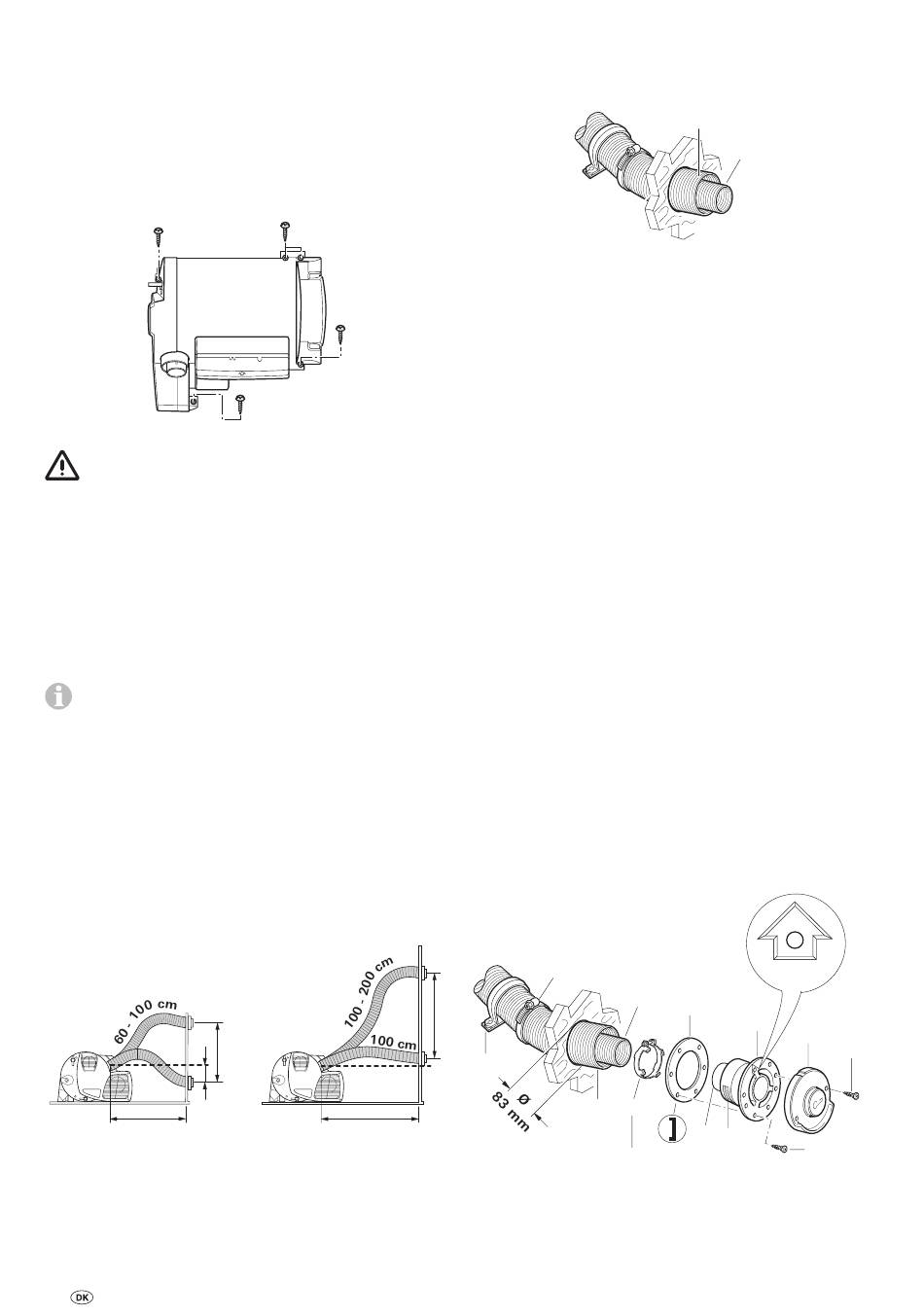

Fastgørelse af anlægget
Kontroller, at køretøjet er udstyret med et bæredygtigt gulv el-
ler dobbeltgulv til fastgørelse af varmeanlægget. Er dette ikke
tilfældet, skal du først etablere et bæredygtigt underlag (f.eks.
krydsfiner limet fast på gulvet).
Skru varmeanlægget fast til køretøjets (dobbelt-)gulv med
4 skruer B 5,5 x 25 (medfølger). Afhængigt af monteringssi-
tuationen kan varmeanlægget også monteres med 3 skruer –
her skal begge aluminiumsfødder (a) skrues fast til gulvet,
mens der frit kan vælges mellem de to kunststoffødder (b).
a
a
Fig. 5
Varmeanlægget skal skrues fast på køretøjets
(dobbelt-)gulv for at udelukke beskadigelse af gas-
anlægget på grund af bevægelser under kørslen!
Forbrændingsgasudgang
Til anlægget må der kun anvendes Truma aftræksrør AA 3
(art.-nr. 39320-00), forbrændingsluft-tilføringsrøret ZR 80
(art.-nr. 39580-00) og de medleverede spændebånd (art.-nr.
34020-14200). Anlægget er kun kontrolleret og godkendt
med disse komponenter.
Rørene må ikke klemmes eller knækkes ved monteringen.
Tagskorstenen kan leveres som tilbehør til varmeanlæg-
get – monteringsanvisningen er vedlagt tagskorstenen.
Montering af vægskorsten
Tilladte rørlængder
Længdeangivelserne refererer til
forbrændingsluft-tilføringsrøret.
Ved vægskorstenen kan der lægges rørlængder fra min.
60 cm til maks. 100 cm vilkårligt stigende eller med et fald på
maks. 20 cm.
Rørlængder fra 100 cm til maks. 200 cm skal monteres, så de
peger skråt opad.
max.
20 cm
maks. 100 cm
Fig. 6
50
Afkort rørene sådan, at disse ved montering rager ud af bo-
ringen til skorstenen. Aftræksrøret (1) skal være 10 % længere
end forbrændingsluft-tilføringsrøret (5). Derved undgås en
udvidelse eller trækbelastning af aftræksrøret.
b
Fig. 7
Montering af vægskorstenen
Monter vægskorstenen (pilen opad) på en jævn flade, hvor
der kan strømme frisk luft til fra alle sider. Bor en åbning på
Ø 83 mm (ved hulrum i området for skorstensboringen fores
med træ). Tætning foretages med den vedlagte gummipak-
ning (8). Ved strukturerede overflader med plastisk karosseri-
b
tætningsmiddel må der ikke påføres silikone!
Før det dobbelte aftræksrør stikkes gennem boringen, skub-
bes spændebåndet (7) over rørene.
Skub gummitætningen (8 – den glatte side ind mod skor-
stenen, tætningslæberne ind mod væggen) på den ind-
vendige del af skorstenen (9).
Tryk aftræksrøret (1) sammen i enden – til ca. 2 cm –, så spira-
lerne ligger side om side.
Skub spændebåndet (2 – kloen ind mod skorstenen) ned over
aftræksrøret (1).
Skub aftræksrøret (1) på studsen (11 – bøjningen peger opad)
indtil anslag.
Skub spændebåndet (2) på til anslag, – anslaget skal ligge
mellem spændebåndets kløer – og skru det fast.
Skub forbrændingsluft-tilføringsrøret (5) på den tandede
studs (12).
Spænd den indvendige del af skorstenen (9) fast med
6 skruer (13), sæt den udvendige del (14) på, og spænd den
fast med 2 skruer (15) (skruerne B 3,5 x 25 er indeholdt i
leveringen).
Fastgør forbrændingsluft-tilføringsrøret til studsen (12) indefra
med spændebånd (7) og (ved længder over 60 cm) fastgør det
med mindst et spændebånd ZRS (16 – artikelnr. 39590-00) til
væggen.
16
maks. 100 cm
Fig. 8
5
7
1
8
5
2
11 12
3 – 4 Nm
1
TOP OBEN
9
14
15
13
