Aanwijzingen voor de inbouw in boten

Het inbouwen in boten moet voldoen aan de bepalingen van
het respectievelijke land van gebruik (bijv. EN ISO 10239).
Nationale voorschriften en regelingen (in Duitsland b.v. het
DVGW-werkblad G 608) moeten in acht genomen worden.
In Duitsland moeten voor de commerciële binnenscheepvaart
de „Richtlijnen voor bouw, uitrusting, controle en gebruik van
generatorgasinstallaties voor huishoudelijke doeleinden op
watervoertuigen in de binnenscheepvaart" (BGR 146) nageleefd
worden. Volgens deze mag de generatorgasinstallatie uitsluitend
ingebouwd worden door installateurs die erkend zijn door de
ongevallenverzekeringen voor de binnenscheepvaart, en door ex-
perts van deze ongevallenverzekeringen gecontroleerd worden.
In andere landen dienen de aldaar geldende voorschriften te
worden opgevolgd.
Verdere aanwijzingen voor de inbouw kunt u vinden in de
montagehandleiding voor de bootverwarming Trumatic E.

Plaatskeuze

Het apparaat en de rookgasafvoer moeten zo worden geplaatst
dat deze altijd goed toegankelijk zijn voor onderhoudswerk-
zaamheden en makkelijk in- en uitgebouwd kunnen worden.
Om een gelijkmatige opwarming van het voertuig te bereiken,
moet de verwarming zo centraal mogelijk in (of onder het
voertuig) worden gemonteerd, waardoor de luchtverdelings-
buizen ongeveer even lang kunnen worden gelegd.
Haarden moeten zo geplaatst zijn, dat er geen afvoergassen in
de binnenruimte terecht kunnen komen. De gasafvoer moet
altijd ten minste tot de zijwand gebeuren.

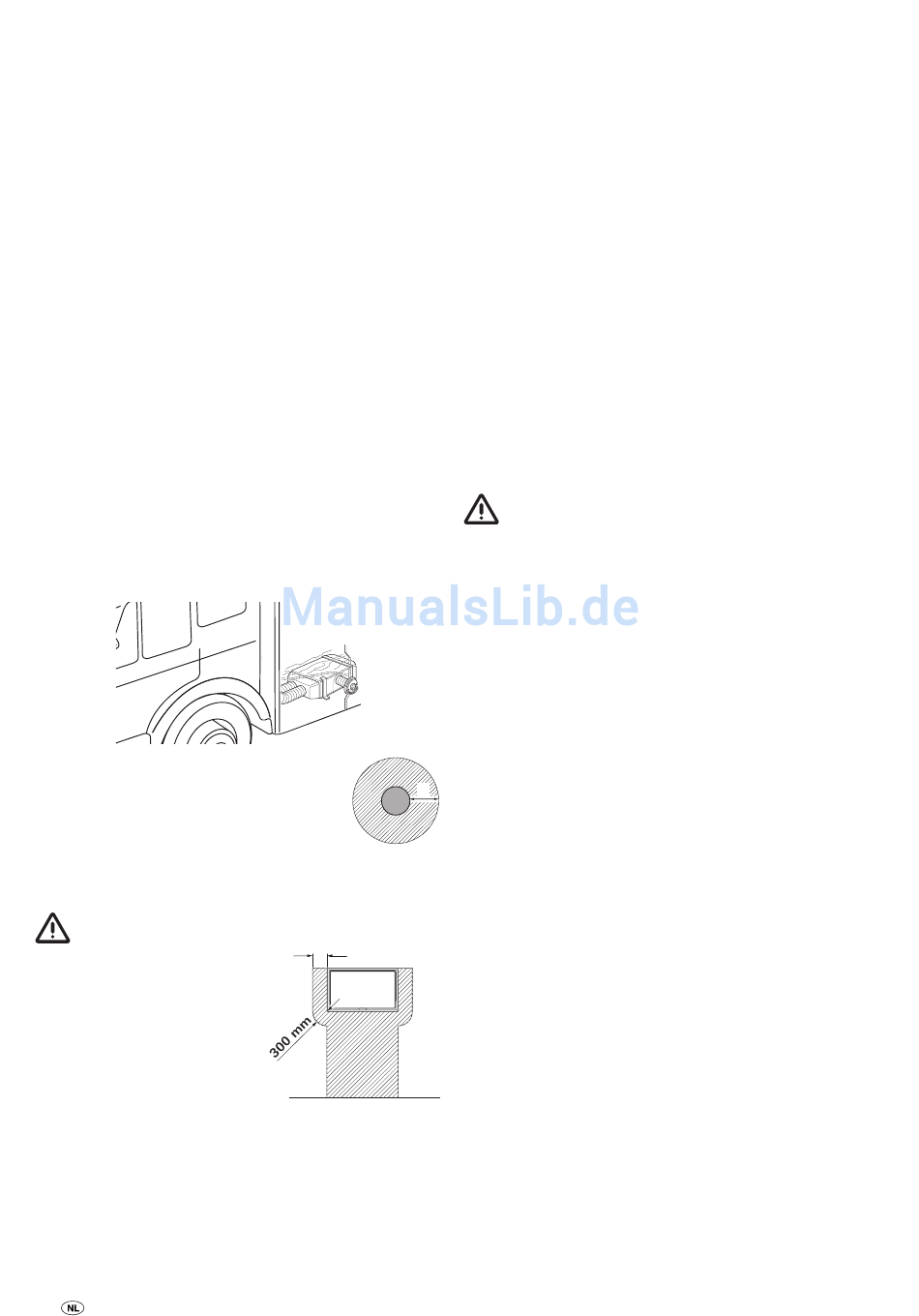

De wandschoorsteen moet zo
aangebracht worden, dat er zich
in een straal van 500 mm (R)
geen tanksteun en geen tank-
ventilatieopening bevindt.
Bovendien mag zich binnen
300 mm (R) geen ontluchtings-
opening voor het woongedeelte
of vensteropening bevinden.
Bij de montage van de
haard binnen het gear-
ceerde bereik onder of naast
een te openen venster moet
dwingend een elektrische ven-
sterschakelaar (art.-nr. 34000-
85800) aangebracht worden.
Het gastoestel moet bij het
openen van het venster via de
automatische uitschakelinri-
chting van Truma (Accessoires,
art.-nr. 39050-00800) automati-
sch uitgeschakeld worden.
Aanwijzing m.b.t. dakluiken/-ramen
Bij dakluiken (te openen) moet de schoorsteenkap minstens
10 cm boven het geopende luik uitsteken. Als de schoorsteen
zich naast het luik bevindt, moet er afhankelijk van de inbouw-
positie (rechts of links te openen) voor worden gezorgd, dat
er geen uitlaatgassen via het geopende luik (bijv. door wind)
kunnen binnendringen resp. dat de schoorsteen voldoende
luchtaanvoer krijgt.
58
Bij de montage van de schoorsteen in de buurt van het dak-
luik is installatie van een elektrische raamschakelaar (art.-nr.
34000-85800) verplicht. Het gastoestel moet bij het openen
van het venster via de automatische uitschakelinrichting van
Truma (Accessoires, art.-nr. 39050-00800) automatisch uitge-
schakeld worden.
Aanwijzing m.b.t. watervoorziening
Bij de inbouw van een watertoevoer in het voertuig moet
ervoor gezorgd worden, dat tussen de waterslangen en de
warmtebron (bijv. verwarming, warmeluchtbuis) voldoende
afstand voorzien wordt.
Een waterslang mag pas op een afstand van 1,5 m tot de
verwarming aan de warmeluchtbuis aangelegd worden. De
Truma slangclip SC (art.-nr. 40712-01) kan vanaf deze afstand
gebruikt worden. Bij parallelle plaatsing, bijv. doorvoer door
een wand, moet een afstandhouder (bijv. een isolatie) aange-
bracht worden, om contact te vermijden.

Rookgasgeleiding

Voor de verwarmingen Trumatic E 4000 (A) mogen voor de
montage met wand- resp. dakschoorsteen alleen de Truma-
rookgasbuis AA 3 (art.-nr. 39320-00) resp. bij montage op een
boot de Truma roestvrij stalen rookgasbuis AEM 3 (art.-nr.
39360-00) en de verbrandingslucht-toevoerbuis ZR (art.-nr.
39580-00) worden gebruikt, aangezien de toestellen alleen
met deze buizen zijn gekeurd en goedgekeurd.

Geoorloofde buislengten

1. Inwendige montage met wandschoorsteen
–
–
2. Inwendige montage met dakschoorsteen
R
–
3. Montage onder de bodem met wandschoorsteen
–
300 mm
Inwendige montage met
wandschoorsteenset
Zie montagevarianten afb. 1 (blz. 2).

Montage van de wandschoorsteen

Wandschoorsteen (pijl wijst naar boven) op een vlakke
ondergrond monteren, waarlangs wind aan alle kanten kan
stromen. Boor een opening Ø 83 mm (eventuele holle ruimten
rond de schoorsteen met hout opvullen). Dicht af met behulp
van de meegeleverde rubberen pakking (8). Gestructureerde
oppervlakken moeten met een plastisch carrosserie-dichtmid-
del – geen siliconenkit! – worden ingesmeerd.
Voordat u de gecombineerde aan-/afvoerbuis door de ope-
ning heen steekt, moet u de buisklem (7) over de buis heen
schuiven.
Na elke demontage dient een nieuwe O-ring te worden
gemonteerd.
(zie montagevarianten 1, blz. 2):
Buislengten tot max. 30 cm kunnen horizontaal of met
een inclinatie van maximaal 5 cm worden gelegd.
Buislengten tot max. 100 cm moeten met een stijging
van minstens 5 cm ten opzichte van de wandschoorsteen
worden gelegd.
(zie inbouwvarianten 2, blz. 2):
Buislengten tot max. 200 cm moeten met een
stijgingshoek van minstens 45° worden gelegd.
(zie montagevariant 4, blz. 2):
Buislengten tot max. 30 cm kunnen horizontaal of met
een inclinatie tot maximaal 5 cm worden gelegd. Teven
dienen zij tegen beschadiging door steenslag te worden
beschermd.
