elco AURON Betriebsanleitung Seite 6

Produktbeschreibung

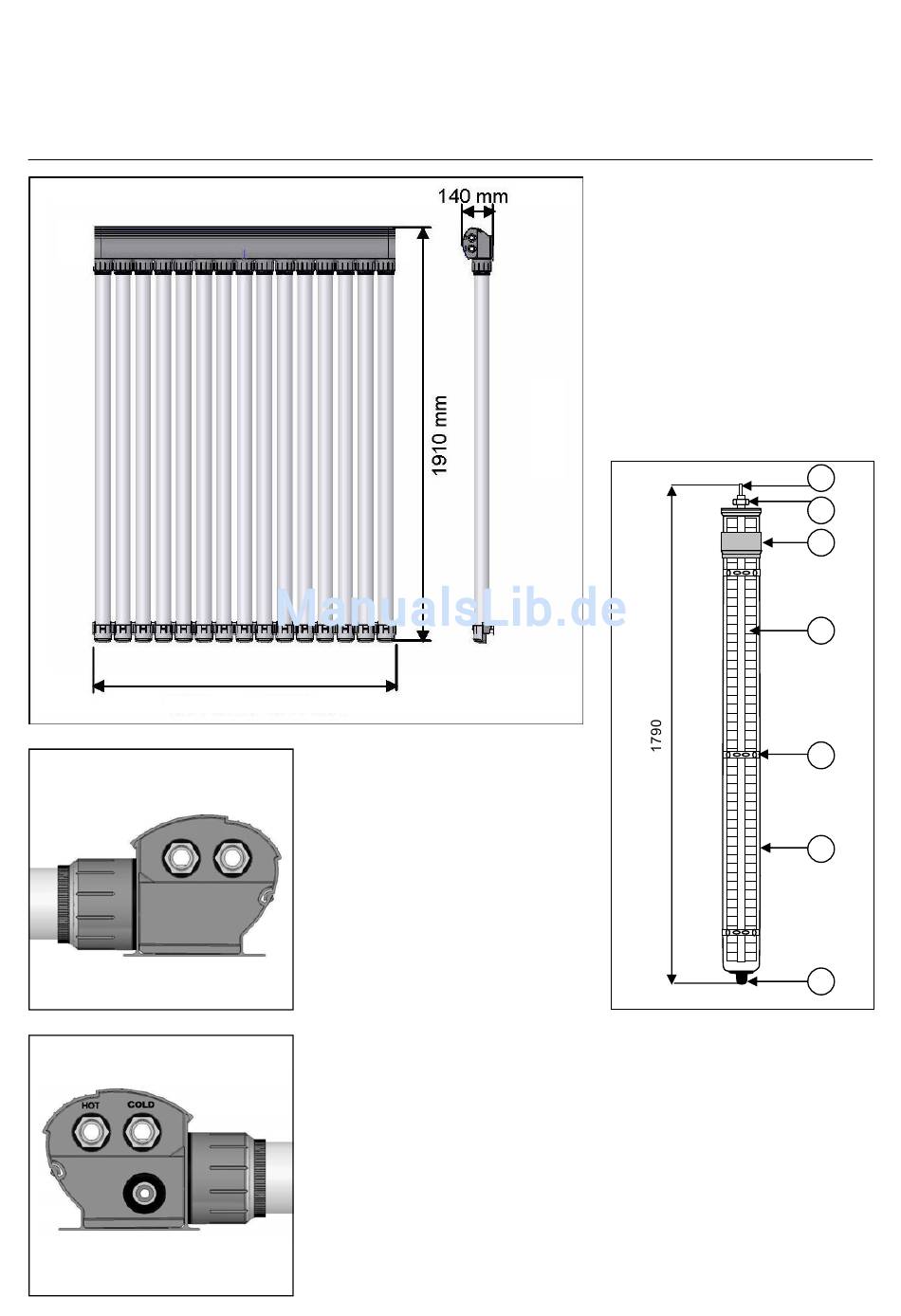

Kollektor mit Vakuumröhre EDF
1380 mm (15xEDF) / 1840 mm (20xEDF)
COLD
6
An den Stirnseiten des Sammlers befin-
den sich beidseitig die Anschlüsse für
Vor- und Rücklauf.
Die Anschlüsse sind mit COLD für
HOT
Rücklauf und HOT für Vorlauf gekenn-
zeichnet.
An den Basismodulen AURON B 15/20
DF befindet sich an der linken Stirnsei-
te der Anschluss für den Kollektorsen-
sor.
Der Kollektor besteht aus einem
Sammler, den Vakuum-Röhren und der
unteren Befestigungsschiene.
∅ 70
Komponenten und Abmessungen
der Vakuum-Röhre
1 Koaxiales Rohrsystem
2 Klemmringverschraubung
3 Röhrenverschraubung
4 Absorber aus Aluminium mit
selektiver Beschichtung
5 Abstandhalter
6 Glasröhre
7 Schutzkappe
1
2
3
4
5
6
7
