Anbringen des Montagegestells
Ziegeldach Variante A:
Schrägdachmontage hochkant

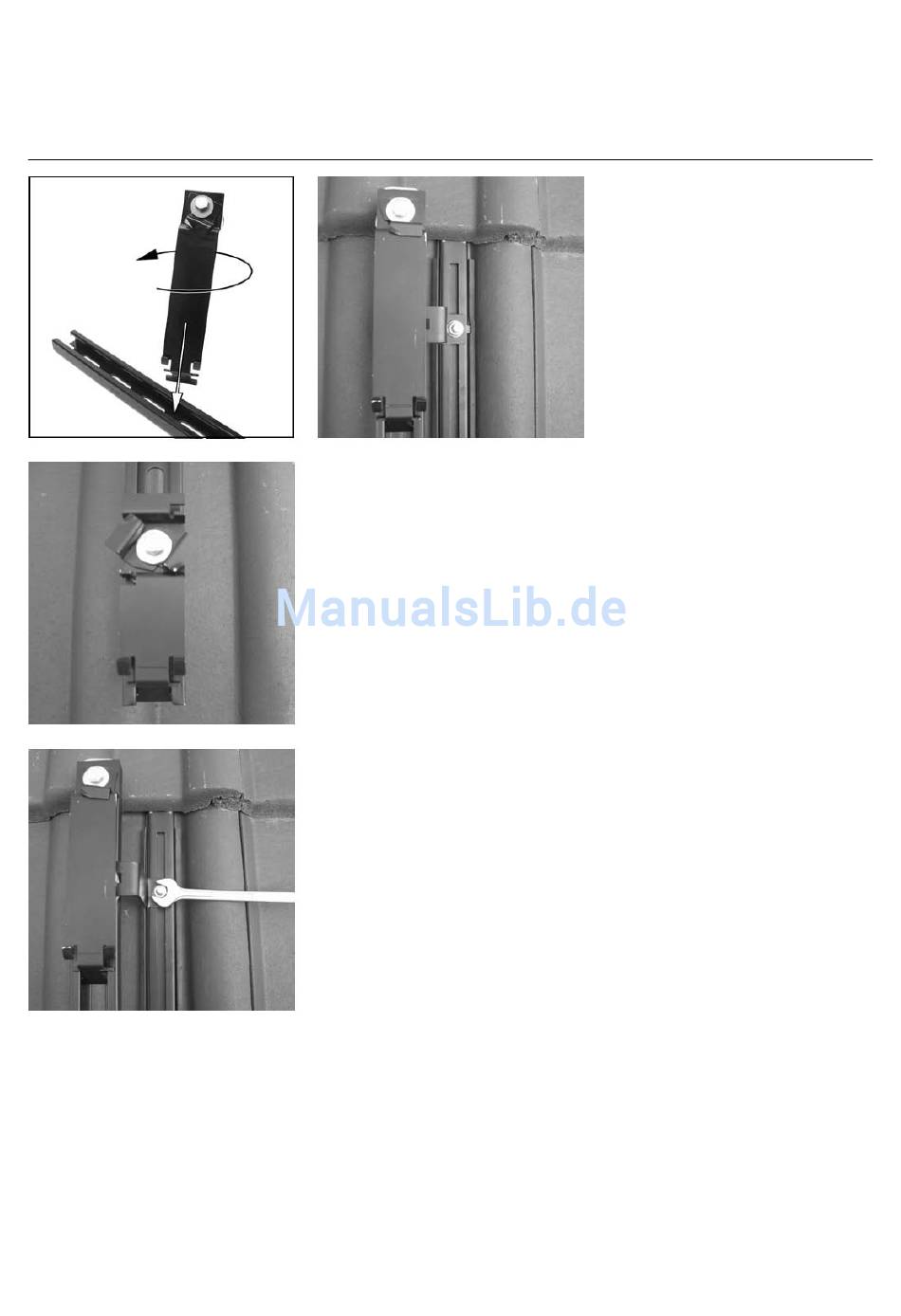

Befestigungselemente anbringen
•
Befestigungselement für den Samm-
ler auf der Montageschiene einhaken
und bündig am oberen Ende der
Montageschiene ausrichten. Durch
Drücken auf die Schraube rastet das
Befestigungselement ein.
•
Befestigungselement für die Fuß-
schiene bündig am unteren Ende der
Montageschiene einhaken und aus-
richten. Durch Drücken auf die
Schraube rastet das Befestigungs-
element ein. Mit 2-3 Umdrehungen an
der Schraubenmutter das Befesti-
gungselement fixieren, nicht fest-
schrauben
Kontrolle
Überprüfen Sie nach der Montage aller
Befestigungselemente deren Höhe und
Position. Alle Befestigungselemente
müssen in einer Flucht liegen. Befesti-
gungselemente und Schienen müssen
jeweils parallel und senkrecht zur
Dacheindeckung verlaufen. Sind Aus-
richtungen notwendig, so können diese
mit Hilfe einer Verschiebung der Z-
Winkel durchgeführt werden. Hierzu die
Verschraubung der Z-Winkel zum Be-
festigungsbügel lösen und Montageein-
heit ausrichten. Anschließend Ver-
schraubungen wieder anziehen.
35
