elco AURON Betriebsanleitung Seite 38

Mit vakuumröhre edf
Inhaltsverzeichnis

Werbung

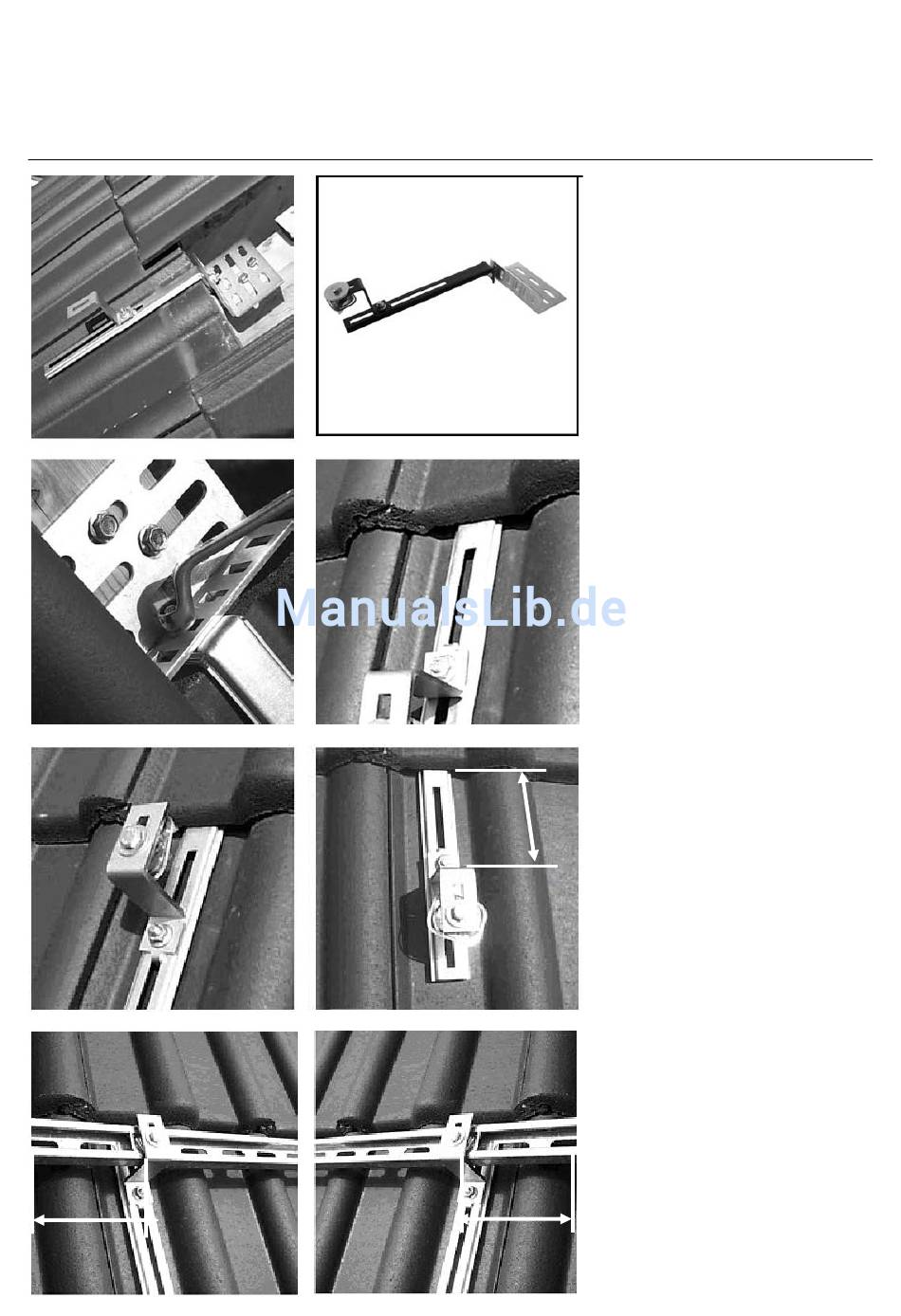

Anbringen des Montagegestells
Ziegeldach Variante B:
Schrägdachmontage quer
H = 22 cm
38
Befestigen der Grundplatte
mit zwei Sparrenschrauben direkt an
den Sparren, unter Berücksichtigung
folgender Punkte:
Grundplatte liegt in ganzer Sparren-
breite auf
Bügel muss am Rande eines Wellen-
tals zu liegen kommen. Gegebenfalls
wird der Bügel versetzt.
Montage parallel zu den Ziegeln
Löcher im Sparren mit 6 mm Holz-
bohrer vorbohren
Höhe des Dachhakens einstellen
Höhe des Dachhakens so einstellen,
dass der Bügel flächig auf den Dach-
ziegeln aufliegt.
Alle Schrauben fest anziehen.
Ziegel bearbeiten und einlegen
Störende Überstände/Nasen am
Dachziegel mit einer Flex entfernen.
Dachziegel wieder einlegen, auf ei-
nen guten Sitz achten.
Z-Winkel positionieren
Z-Winkel so positionieren und fest-
schrauben, dass alle Z-Winkel den
gleichen Abstand K zum darüber
K
liegenden Dachziegel haben. Die Z-
Winkel müssen alle die gleiche Orien-
tierung aufweisen. Eine Orientierung
nach oben als auch nach unten ist
möglich.
K
Schiene an Dachhaken anbringen
Schienen an die Dachhaken anbrin-
gen, in dem die Schiene von unten an
das Pressix gedrückt wird. Achten Sie
hierbei auf die notwendigen
Mindestüberstände
H = 22 cm für die Montage des
Sammlers und
I = 15 cm für die Montage der Fuß-
schiene.
I 15 cm
Schiene parallel zu den Dachziegeln
ausrichten und festschrauben.
