elco AURON Betriebsanleitung Seite 39

Anbringen des Montagegestells
Ziegeldach Variante B:
Schrägdachmontage quer
A = 7 cm

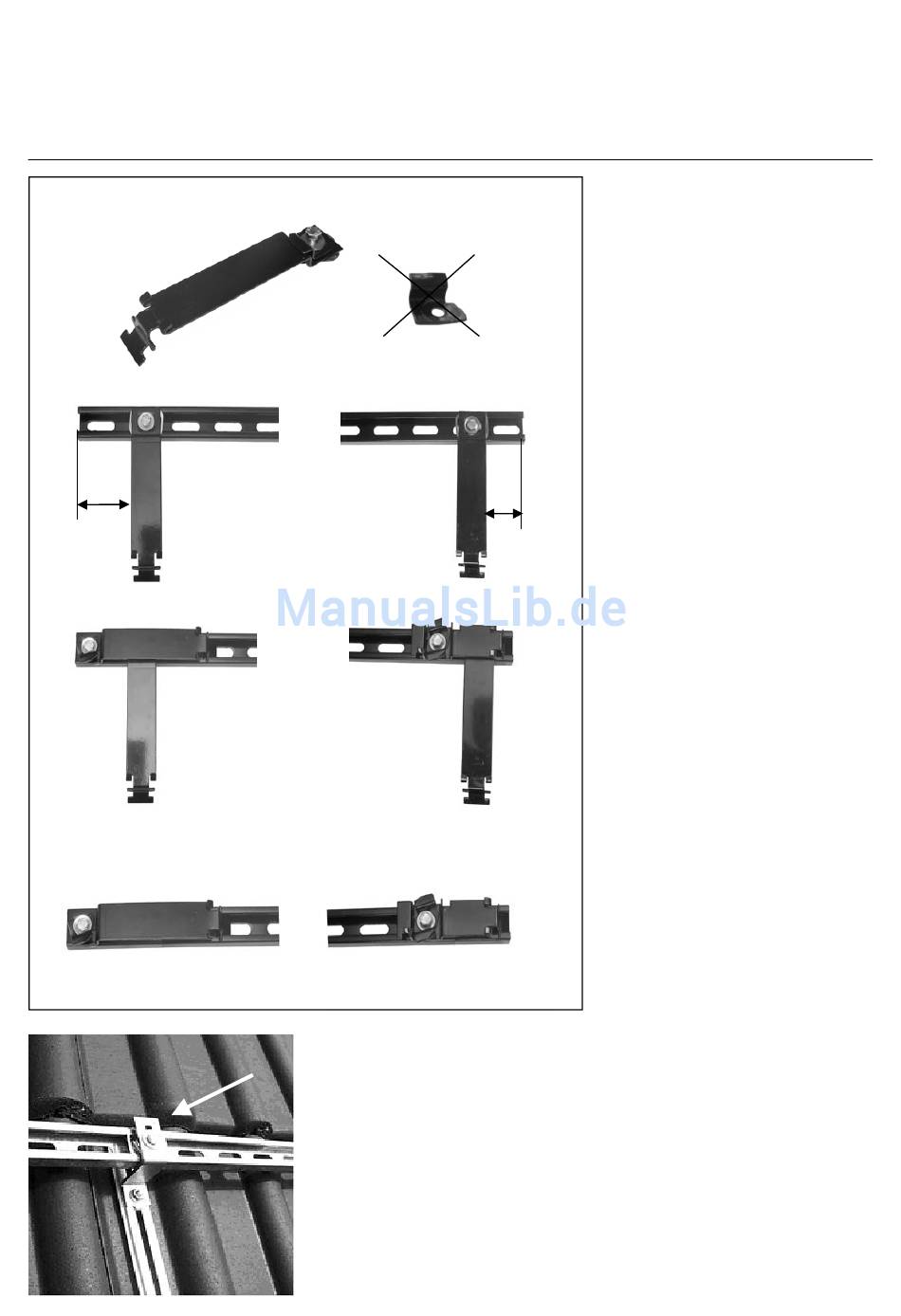

Befestigungselemente anbringen
•
Beginnen Sie mit den Befestigungs-
elementen, die den Sammler und die
Fußschiene als Sicherungselement
gegen Abrutschen sichern. Entfernen
Sie hierzu den Klemmwinkel des Be-
festigungselements, er wird hier nicht
benötigt, und verbinden Sie die
Schraube und die Unterlegscheibe
wieder mit dem Pressix.
•
Sicherungselement für den Sammler
an der untersten Montageschiene im
90° Winkel und im Abstand A durch
drücken auf die Schraube einset-
zen und festschrauben.
•
Sicherungselement für die Fußschie-
ne auf der gegenüberliegenden Seite
im 90° Winkel und im Abstand B
durch drücken auf die Schraube ein-
B = 2,5 cm
setzen und festschrauben.
•
Befestigungselement für den Samm-
ler auf der Montageschiene einhaken
und bündig am oberen Ende der
Montageschiene ausrichten. Durch
Drücken auf die Schraube rastet das
Befestigungselement ein.
•
Befestigungselement für die Fuß-
schiene bündig am unteren Ende der
Montageschiene einhaken und aus-
richten. Durch Drücken auf die
Schraube rastet das Befestigungs-
element ein. Mit 2-3 Umdrehungen an
der Schraubenmutter das Befesti-
gungselement fixieren, nicht fest-
schrauben
•
Alle weiteren Befestigungselemente
für Sammler und Fußschiene werden
wie oben beschrieben am Anfang und
am Ende der Montageschiene befes-
tigt.
Kontrolle
Überprüfen Sie nach der Montage alle
Befestigungselemente deren Höhe und
Position. Alle Befestigungselemente
müssen in einer Flucht liegen. Befesti-
gungselemente und Schienen müssen
jeweils parallel und senkrecht zur
Dacheindeckung verlaufen. Sind Aus-
richtungen notwendig, so können diese
durch Verschieben der Montageschie-
nen am Z-Winkel durchgeführt werden.
Hierzu die obere Verschraubung am Z-
Winkel zur Montageschiene lösen und
Montageeinheit ausrichten. Anschlie-
ßend Verschraubungen wieder anzie-
hen.
