Kollektormontage

Montage der Sammler

Hochkantmontage
(Schrägdach Variante A;
Flachdach Varianten C und E)
•

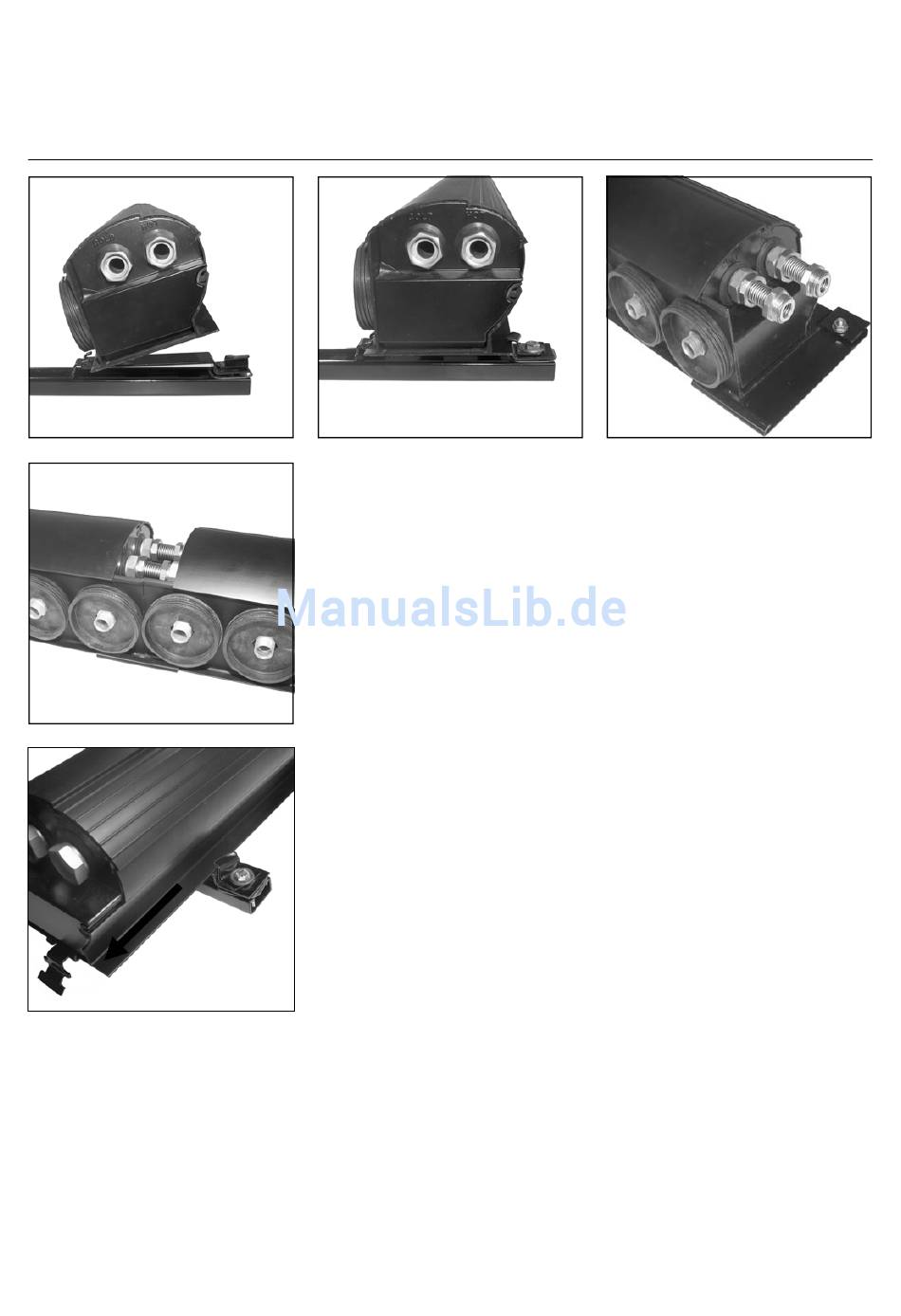

Beginnen sie mit einem Basismodul
mit Fühleranschluss (Der Fühler-
anschluss befindet sich an der linken
Stirnseite des Sammlers und ist hier
nicht zu sehen). Legen Sie den vor-
bereiteten Sammler in die Befesti-
gungselemente ein und klemmen Sie
diese durch Anziehen der Schrauben
fest. Anzugsdrehmoment: 25 Nm
Basismodul (mit Fühleranschluss)
immer links im Feld.
•
Legen Sie die Erweiterungsmodule in
die Befestigungselemente und die
Sammler-verbindungsplatte ein.
Schieben Sie die Sammler soweit
zusammen, bis diese bündig aneinan-
der stoßen. Klemmen Sie die Samm-
ler durch Anziehen der Schrauben
fest. Anzugsdrehmoment: 25 Nm
•
Verbinden Sie die hydraulischen An-
schlüsse des Sammlers mit den be-
reits vormontierten Kompensatoren.
Halten Sie die Verschraubung am
Sammler gegen! Achten Sie darauf,
dass sich die Sammlerverrohrung
nicht verdreht.
Quermontage (Schrägdach Variante
B; Fassade Variante D)
•
Legen Sie den vorbereiteten Sammler
in die Befestigungselemente ein und
schieben Sie den Sammler soweit auf
das Befestigungselement, welches
den Sammler gegen Abrutschen si-
chert, bis es vollständig eingehakt ist.
Klemmen Sie den Sammler durch
Anziehen der Schrauben fest.
Anzugsdrehmoment: 25 Nm
•
Legen Sie die nachfolgenden Module
in die Befestigungselemente und die
Sammlerverbindungsplatte ein.
Schieben Sie die Sammler soweit
zusammen, bis diese bündig aneinan-
der stoßen. Klemmen Sie die Samm-
ler durch Anziehen der Schrauben
fest.
Anzugsdrehmoment: 25 Nm
•
Verbinden Sie die hydraulischen An-
schlüsse des Sammlers mit den be-
reits vormontierten Kompensatoren.
Halten Sie die Verschraubung am
Sammler gegen! Achten Sie darauf,
dass sich die Sammlerverrohrung
nicht verdreht.
