- Seite 1 Betriebsanleitung für die autorisierte Fachkraft Solarsystem ASTRON DS mit Vakuumröhre TDS 300 03/2005 Art.Nr. 12 041 807...
-
Seite 2: Inhaltsverzeichnis
Übersicht Inhaltsverzeichnis Bestimmungen Inhaltsverzeichnis ..............2 Richtlinien, Normen und Vorschriften ..............3 Produktbeschreibung Solarsystem ASTRON DS .......4 Kollektor mit Zubehör.......5 Techn.Daten..........7 Auslegung und Dimensionierung Kollektoren und Speicher......8 Rohrleitungen ..........9 Ausdehnungsgefäß .......10 Hydraulik Solarkreis ..........11 Kollektorfeld...........12 Montage der Kollektoren Materialliste Kollektor......13 Montagesystem ........14 Montage Flachdach .......15 Montage Ziegeldachgestell ....19 Montage Sonderdachgestell ....23... -
Seite 3: Richtlinien, Normen Und Vorschriften
• Zusätzliche Vorschriften Schweiz: Rücknahme Windlastberechnung Dachbelastung Nach Gebrauch können die Kollektoren und Befestigung (nach SIA 160) an die Firmen ELCO Klöckner / • Richtlinien SVGW ELCOTHERM / ELCO zurückgegeben • Kantonale und örtliche Feuerpolizeili- werden. Sämtliche Materialien des Kol- che Vorschriften lektors sind recyclingfähig und werden... -
Seite 4: Produktbeschreibung

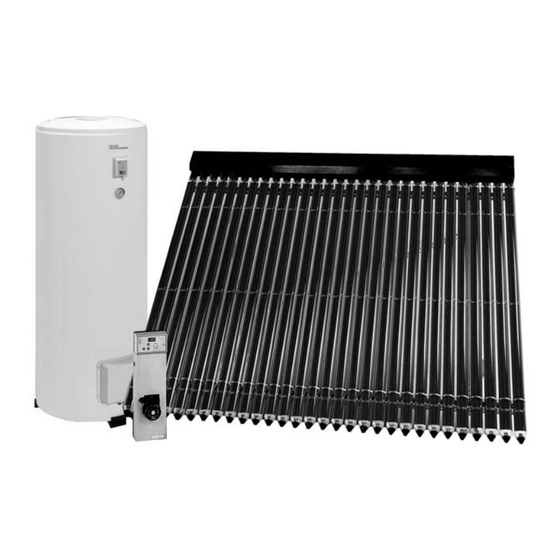

Produktbeschreibung Solarsystem ASTRON DS Das Solarsystem ASTRON DS zur Warmwasserbereitung besteht aus folgenden Komponenten: • Solarkollektoren • Gestell • Wärmeträgerflüssigkeit • Ausdehnungsgefäß • Solarspeicher • Solarpumpe mit Durchflussbegrenzer • Solarregler mit Temperaturfühlern für Kollektor und Speicher • Luftabscheider, Entlüfter, Sicherheits- ventil sowie diversen Kleinteilen Das Solarsystem ASTRON kann mit passendem Speicher und Solarregler... -
Seite 5: Propylenglykol Mit Korrosionsinhibitoren
Abstrahlungsverlu- Liefervarianten anker, Schienen und Befestigungsele- ste. Durch diese Eigenschaften werden ASTRON 20 DS = Modul mit 20 Röhren mente erfolgen. selbst geringe Strahlungswerte in nutz- ASTRON 30 DS = Modul mit 30 Röhren bare Wärmeenergie umgewandelt. - Seite 6 Produktbeschreibung Kollektor Der Kollektor besteht aus einem 1415 (2124) Sammler und den Vakuum-Röhren. Der Sammler mit Vor- und Rücklauf aus Kupfer ist rundum isoliert und verkleidet. An den Enden des Sammlers befinden sich die Anschlüsse für Vor- und Rücklauf. Komponenten und Abmessungen der Vakuum-Röhre Klemmringverschraubung zur Befestigung der Vakuum-Röhre im...
-
Seite 7: Technische Daten
Produktbeschreibung Technische Daten Baureihe ASTRON 20 DS ASTRON 30 DS Anzahl der Vakuumröhren Effektive Absorber-Fläche Maße des Kollektors 1415 x 1998 2124 x 1998 Gewicht des Kollektors incl. Röhren : Mit Schrägdachbefestigung Mit Flachdachbefestigung Sammler-Material Kupfer Sammler-Verkleidung schwarz kunststoffbeschichtet, isoliert Kollektor-Inhalt inkl. -
Seite 8: Auslegung Und Dimensionierung
Auslegung und Dimensionierung Kollektoren und Speicher Größe der Kollektorfläche Tabelle zur groben Abschätzung der Dimensionierung von Kollektoren und Für einen langjährigen, störungsfreien Speicher Betrieb der Solaranlage ist eine richtige Trinkwassererwärmung Dimensionierung der Kollektorfläche Trinkwassererwärmung und Heizungsunterstüt- von entscheidender Bedeutung. Auf- zung grund des Wärmebedarfs, der Dachnei- Mindest-... -
Seite 9: Rohrleitungen
Auslegung und Dimensionierung Rohrleitungen Material Kupfer Edelstahl- Absorberfläche Die Rohrleitungen des Solarkreises wellrohr müssen nach EN 12975 mit einem für Solaranlagen zugelassenen Material DN 10 ausgeführt werden. Empfohlen wird die Verwendung von Kupfer oder Edel- DN 13 DN 16 stahlrohren mit metallisch dichtenden Verbindungen. -
Seite 10: Ausdehnungsgefäß
Auslegung und Dimensionierung Ausdehnungsgefäß Dieses muss neben der thermischen Die Auslegung erfolgt gemäß Tabelle Dimensionierung Jede Solaranlage muss mit einem spe- Ausdehnung des Wärmeträgers, den bezogen auf die Absorberfläche, den ziellen Solar-Ausdehnungsgefäß aus- gesamten Inhalt des Kollektors auf- Füllinhalt der Anlage und der Anla- gerüstet werden. - Seite 11 Hydraulik des Solarkreises...
-
Seite 12: Kollektorfeld
Hydraulik des Kollektorfeldes Serielle Verrohrung max. 60 Röhren = 6 m Bis max. 60 Röhren (6 m Absorberflä- che) werden die Kollektoren in Reihe verrohrt. Nach Tichelmann max. 60 Röhren = 6 m Anlagen mit mehr als 6 m = 60 Röhren werden parallel nach dem Tichelmann- system angeschlossen. -
Seite 13: Materialliste Kollektor
Materialliste Komponenten des Kollektors ASTRON DS Zeichnung Solarsystem ASTRON 30 DS ASTRON 20 DS Seite 15 Seite 19 Seite 24 Bezeichnung KS 30 DS KS 20 DS Vakuumröhre (direkt durchströmt) Sammler für 30 Röhren Sammler für 20 Röhren Sammlerabdeckung für 30 Röhren Sammlerabdeckung für 20 Röhren... -
Seite 14: Aufdachsystem
Materialliste Aufdachsystem Ziegeld. Flachd. Sonderd. Benötigtes Werkzeug Befestigungselement Sammler Anbringen des Montagegestells: Befestigungselement Solar universal SW 17 Steckschlüssel bzw. Nuss Montageschiene Befestigungselemente Flachdach SW 13 Steckschlüssel bzw. Nuss Montagerahmen hochkant (vormontiert) Querverstrebung Winkel Befestigungselemente Ziegeldächer Universaldachhaken Sparrenschrauben Befestigungselemente Sonderdachformen/Fassade je nach Dach mindestens Dachhaken Schiefer Stockschraube Blechfalzklemme... -
Seite 15: Montage Flachdach
Kollektormontage Flachdach, Übersicht... - Seite 16 Anbringen des Montagegestells Flachdach • Anbringen des Montagegestells Bei einer Befestigung der Montage- rahmen auf Betongewichten, muss Vorbereiten und prüfen des Daches das Dach eine zusätzliche Traglast Kontrollieren Sie das Dach auf folgende von 300 kg/m² aufnehmen. Pro Kol- Punkte lektor müssen Betongewichte von •...
- Seite 17 Anbringen des Montagegestells Flachdach Neigungswinkel Aufstellen der Montagerahmen • Die Montagerahmen ausklappen und Winkel Länge C (mm) auf den richtigen Winkel einstellen, indem die Gleitmutter auf die richtige Senkrechte Stellung Position geschoben wird. Optimaler Winkel für Ganzjahresnut- zung: 45° = senkrechte Stellung am Schienenende •...
- Seite 18 Anbringen des Montagegestells Flachdach Befestigungselemente anbringen • Befestigungselement für den Samm- ler auf dem Montagerahmen einha- ken und bündig am oberen Ende des Montagerahmens ausrichten. Durch Drücken auf die Schraube rastet das Befestigungselement ein. • Befestigungselement für die Kopf- schiene im Abstand von 34 cm vom oberen Ende des Montagerahmens einhaken.
-
Seite 19: Montage Ziegeldachgestell
Kollektor-Montage Ziegeldach Übersicht... - Seite 20 Anbringen des Montagegestells Ziegeldach • Vorbereiten und prüfen des Daches Sicherheitsvorkehrungen Tragfähigkeit des Daches: Kontrollieren Sie das Dach auf folgende Bei der Schrägdachmontage sind die Kontrollieren Sie, ob das Dach eine Punkte geltenden Unfallverhütungsvorschriften zusätzliche Flächenlast von 25 kg/m² • der Berufsgenossenschaften, sowie die Dichtigkeit und Sanierungsbedürftig- aufnehmen kann.
- Seite 21 Anbringen des Montagegestells Ziegeldach Befestigen der Grundplatte mit zwei Sparrenschrauben direkt an den Sparren, unter Berücksichtigung folgender Punkte: • Grundplatte liegt in ganzer Sparren- breite auf • Bügel muss am Rande eines Wellen- tals zum liegen kommen. Gegeben- falls wird der Bügel versetzt. •...
- Seite 22 Anbringen des Montagegestells Ziegeldach Befestigungselemente anbringen • Befestigungselement für den Samm- ler auf der Montageschiene einhaken und bündig am oberen Ende der Montageschiene ausrichten. Durch drücken auf die Schraube rastet das Befestigungselement ein. • Befestigungselement für die Kopf- schiene im Abstand von 34 cm vom oberen Ende des Montagerahmens einhaken.
-
Seite 23: Sonderdach Und Fassade
Anbringen des Montagegestells Sonderdach und Fassade Beim Anbringen des Montagegestells sind die Montagehinweise sowie Maß- angaben auf Seite 20-22 zu berück- sichtigen. Schieferdachhaken • Schieferdachhaken mit entsprechen- den Schrauben sicher am Unterdach befestigen. • Dach wieder eindecken. Stockschraube • Loch (14mm) in die Dachhaut bohren, dieses nie in der wasserführenden Vertiefung, sondern in der Erhebung positionieren. -
Seite 24: Sammler Und Schienen
Kollektormontage Sammler und Schienen Kollektormontage Maximales Drehmoment zum Sammler, Kopf- und Fußschienen in die Anziehen der Schrauben 15 Nm. vorbereiteten Befestigungselemente Eine Verformung des Klemmwin- einlegen und durch Anziehen der kels ist zu vermeiden. Schrauben festklemmen. Kollektorverbindung mehrer Module − Sonderset für Verbindung mehrerer- Kollektormodule (Laschen und Schrauben) verwenden... -
Seite 25: Montage Der Röhren
Kollektormontage Röhren Vor Montage beachten Sicherheitshinweise Benötigtes Werkzeug • • – Gabelschlüssel 20 mm Röhren erst unmittelbar vor Befüllen Bei der Montage nicht über den – 3 mm Innensechskantschlüssel und Inbetriebname der Anlage mon- Sammler beugen. Verletzungsgefahr – 17 mm Gabelschlüssel tieren durch Glasschnitte bei Sturz. -
Seite 26: Druckprobe Und Befüllen Der Anlage
Inbetriebnahme Druckprobe und Befüllen der Anlage Bis zur endgültigen Inbetriebnahme • Befüllen und Spülen der Anlage Vor Beenden des Befüllvorgangs den bleiben die Kollektoren mit Abdeckfolie Die Anlage darf erst befüllt und in Be- Anlagendruck einstellen und langsam abgedeckt, um eine Überhitzung zu trieb genommen werden, wenn eine die Ventile schließen. -
Seite 29: Betrieb Der Anlage
Betrieb der Anlage Betrieb, Kontrolle, Wartung Hinweise für den Betrieb der Anlage Überprüfung der Solaranlage durch Überprüfung der Anlage in regelmä- Die Solaranlage ASTRON DS arbeitet die autorisierte Fachkraft: ßigen Abständen selbstregelnd und ist wartungsarm. Für Solaranlagen müssen - zusätzlich zur einen einwandfreien Betrieb der Anlage Funktionskontrolle durch den Anlagen- Überprüfung innerhalb der ersten... - Seite 30 Störungen - Ursache - Beseitigung Störung Ursache Beseitigung durch die autorisierte Fachkraft • − System ist undicht Undichte Stellen suchen und abdichten, Systemdruck ist mit Tyfocor LS nachfüllen, entlüften abgefallen • − Luft in der Anlage Anlage entlüften, luftfrei spülen, Anlagendruck ein- stellen •...
