elco AURON Betriebsanleitung Seite 23

Kollektormontage

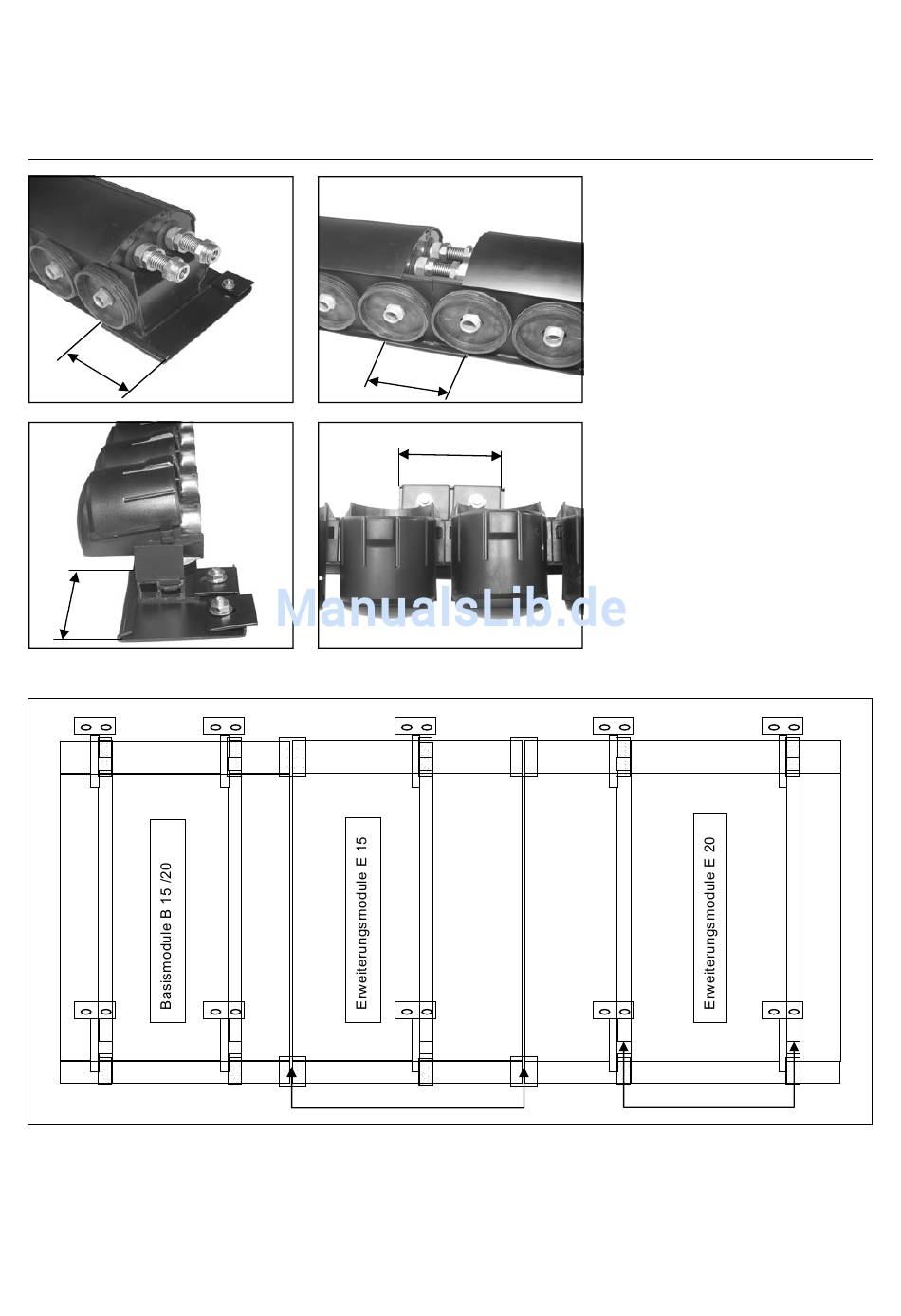

Alle Maße auf einen Blick
F
F
F
F
Anzahl der Befestigungspunkte je Modul
B 15 / 20
Basismodule B 15 / 20 DF:
AURON B 15 DF und
AURON B 20 DF Module werden auf
4 Befestigungspunkten montiert.
F
F
E 15
Verbindungsplatten
Erweiterungsmodule E 15 DF:
AURON E 15 DF Module benötigen nur
2 Befestigungspunkte.
Bei einer Montage von 3 AURON 15DF
Modulen wird das mittlere Erweite-
rungsmodul auf 4 Befestigungspunkten
montiert
Position der Verbindungsplatten
Die Verbindung zwischen Sammlern
und zwischen Fußschienen wird mit
einer Verbindungsplatte hergestellt.
Die Länge dieser Verbindungsplatten
beträgt F = 12 cm.
Im Bereich dieser Verbindungsplatten
kann kein Befestigungselement mon-
tiert werden.
Die Positionen der Befestigungspunkte
müssen so festgelegt werden dass sie
sich links, oder rechts neben den Ver-
bindungsplatten befinden.
E 20
Befestigungspunkte
Erweiterungsmodule E 20 DF:
AURON E 20 DF Module benötigen
4 Befestigungspunkte.
23
