Erweiterungsmodule E 20
Erweiterungsmodule E 15
Basismodule B 15 / 20
F
F

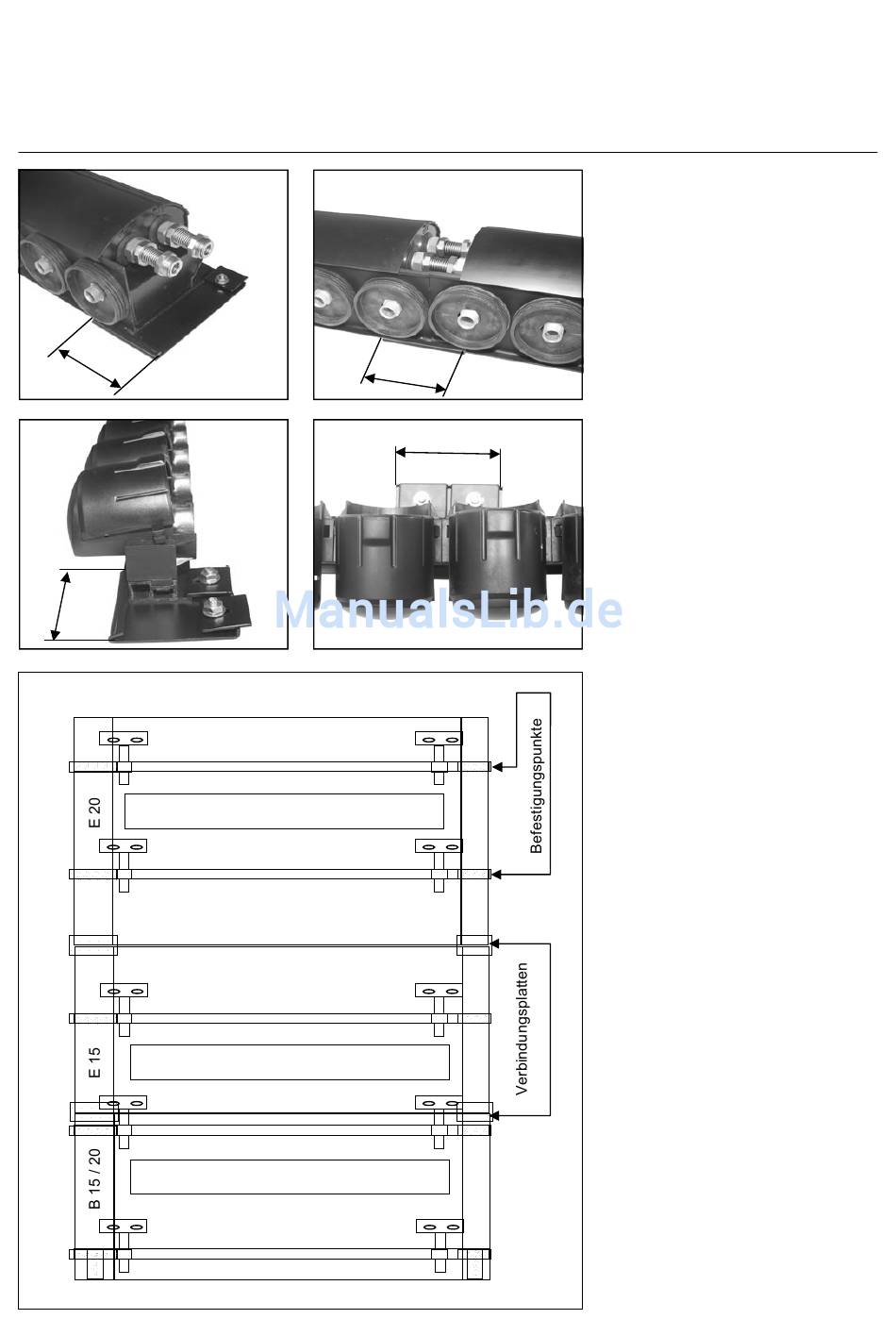

Position der Verbindungsplatten
Die Verbindung zwischen Sammlern
und zwischen Fußschienen wird mit
einer Verbindungsplatte hergestellt.
Die Länge dieser Verbindungsplatten
beträgt F = 12 cm.
Im Bereich dieser Verbindungsplatten
kann kein Befestigungselement mon-
tiert werden.
Die Positionen der Befestigungspunkte
müssen so festgelegt werden dass sie
sich links oder rechts neben den Ver-
bindungsplatten befinden.
Erweiterungsmodule E 20 DF:
AURON E 20 DF Module benötigen
4 Befestigungspunkte.
Erweiterungsmodule E 15 DF:
AURON E 15 DF Module benötigen
nur 2 Befestigungspunkte.
Basismodule B 15 / 20 DF:
AURON B 15 DF und AURON B 20 DF
Module benötigen
4 Befestigungspunkte.
