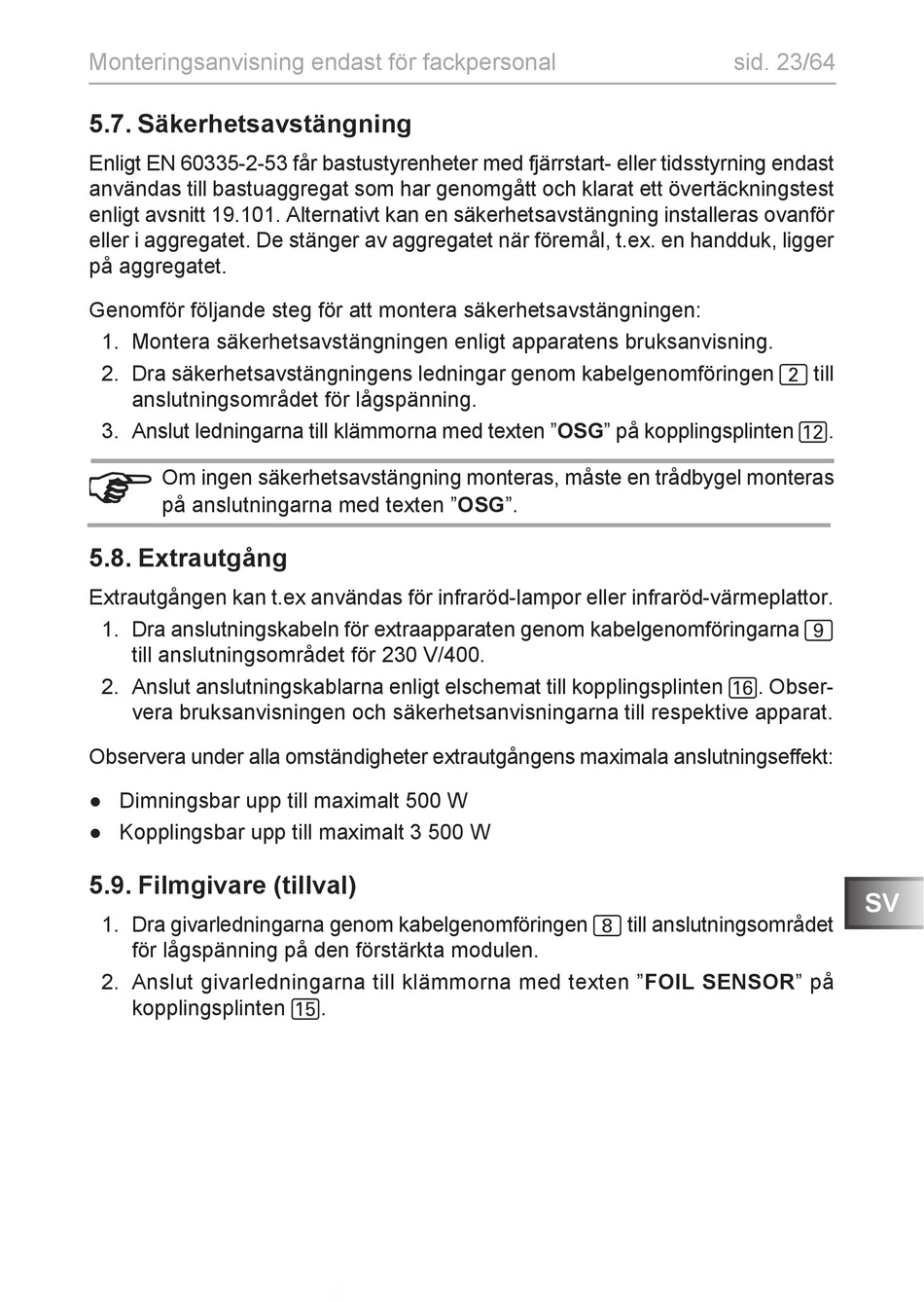

Monteringsanvisning endast för fackpersonal
5.7. Säkerhetsavstängning
Enligt EN 60335-2-53 får bastustyrenheter med fjärrstart- eller tidsstyrning endast
användas till bastuaggregat som har genomgått och klarat ett övertäckningstest
enligt avsnitt 19.101. Alternativt kan en säkerhetsavstängning installeras ovanför
eller i aggregatet. De stänger av aggregatet när föremål, t.ex. en handduk, ligger
på aggregatet.
Genomför följande steg för att montera säkerhetsavstängningen:
1. Montera säkerhetsavstängningen enligt apparatens bruksanvisning.
2. Dra säkerhetsavstängningens ledningar genom kabelgenomföringen 2 till
anslutningsområdet för lågspänning.
3. Anslut ledningarna till klämmorna med texten "OSG" på kopplingsplinten c.
Om ingen säkerhetsavstängning monteras, måste en trådbygel monteras
på anslutningarna med texten "OSG".
5.8. Extrautgång
Extrautgången kan t.ex användas för infraröd-lampor eller infraröd-värmeplattor.
1. Dra anslutningskabeln för extraapparaten genom kabelgenomföringarna 9
till anslutningsområdet för 230 V/400.
2. Anslut anslutningskablarna enligt elschemat till kopplingsplinten g. Obser-
vera bruksanvisningen och säkerhetsanvisningarna till respektive apparat.
Observera under alla omständigheter extrautgångens maximala anslutningseffekt:
● Dimningsbar upp till maximalt 500 W
● Kopplingsbar upp till maximalt 3 500 W

5.9. Filmgivare (tillval)

1. Dra givarledningarna genom kabelgenomföringen 8 till anslutningsområdet
för lågspänning på den förstärkta modulen.
2. Anslut givarledningarna till klämmorna med texten "FOIL SENSOR" på
kopplingsplinten f.
sid. 23/64
SV
