Istruzioni di montaggio solo per personale specializzato

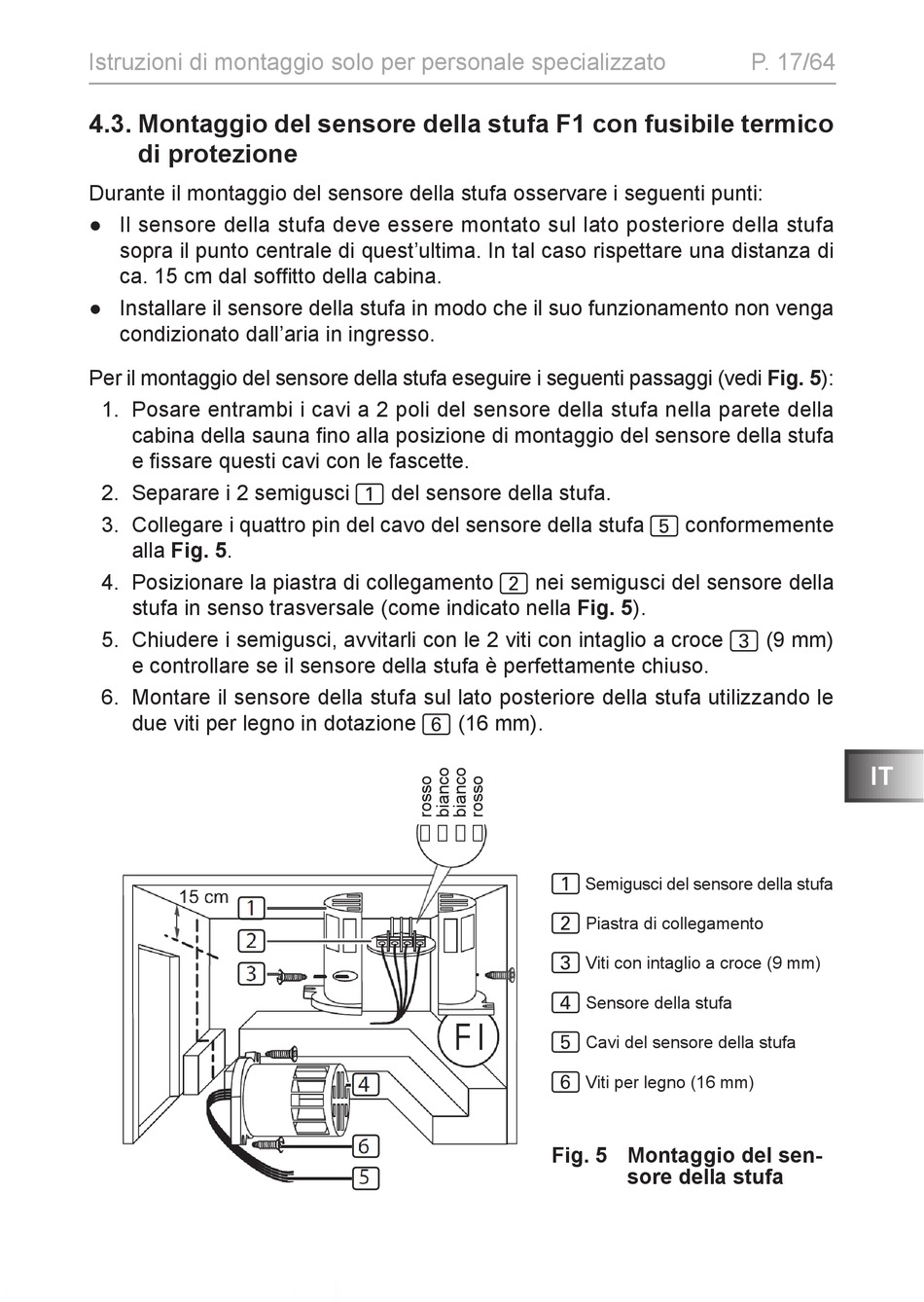

4.3. Montaggio del sensore della stufa F1 con fusibile termico
di protezione
Durante il montaggio del sensore della stufa osservare i seguenti punti:
● Il sensore della stufa deve essere montato sul lato posteriore della stufa
sopra il punto centrale di quest'ultima. In tal caso rispettare una distanza di
ca. 15 cm dal soffitto della cabina.
● Installare il sensore della stufa in modo che il suo funzionamento non venga
condizionato dall'aria in ingresso.
Per il montaggio del sensore della stufa eseguire i seguenti passaggi (vedi Fig. 5):
1. Posare entrambi i cavi a 2 poli del sensore della stufa nella parete della
cabina della sauna fino alla posizione di montaggio del sensore della stufa
e fissare questi cavi con le fascette.
2. Separare i 2 semigusci 1 del sensore della stufa.
3. Collegare i quattro pin del cavo del sensore della stufa 5 conformemente
alla Fig. 5.
4. Posizionare la piastra di collegamento 2 nei semigusci del sensore della
stufa in senso trasversale (come indicato nella Fig. 5).
5. Chiudere i semigusci, avvitarli con le 2 viti con intaglio a croce 3 (9 mm)
e controllare se il sensore della stufa è perfettamente chiuso.
6. Montare il sensore della stufa sul lato posteriore della stufa utilizzando le
due viti per legno in dotazione 6 (16 mm).
Semigusci del sensore della stufa
1
Piastra di collegamento
2
Viti con intaglio a croce (9 mm)
3
Sensore della stufa
4
Cavi del sensore della stufa
5
Viti per legno (16 mm)
6
Fig. 5 Montaggio del sen-
sore della stufa
P. 17/64
IT
