4. Accrochez la commande de sauna à l'aide du dispositif de suspension A aux
vis cruciformes montées (voir Fig. 1).
5. Vissez deux vis pour aggloméré (3 x 25 mm) dans les ouvertures de fixation
inférieures B (voir Fig. 1).
4.2. Passages des câbles
Les câbles de raccordement, d'alimentation et de sonde doivent être posés au
préalable dans la paroi de la cabine et tirés à travers les passages de câbles de
la commande de sauna.
1
4
Zone de raccordement pour module de base à basse tension : sonde de poêle (F1),
1
sonde de banc (F2), sonde d'humidité (FTS2) et dispositif d'arrêt de sécurité (OSG).
Zone de raccordement pour module de base à 230 V / 400 V : câble d'alimentation,
2
câble du poêle, éclairage et ventilateur.
Module d'extension :
Zone de raccordement pour 230 V : sortie supplémentaire et extension de puissance.
3
Zone de raccordement pour basse tension : câbles de haut-parleur, activation à distance,
4
sonde de film et DMX.

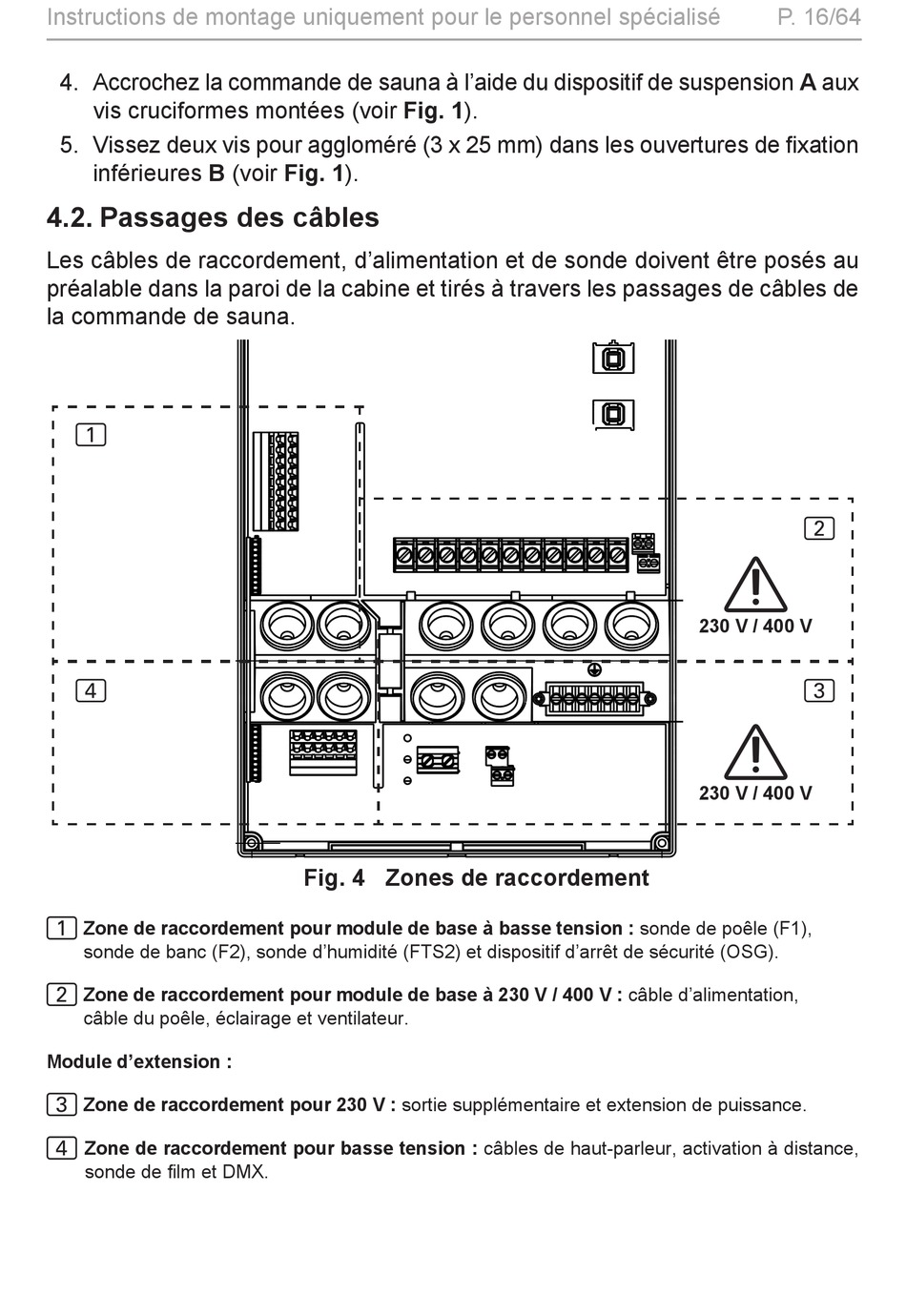

Fig. 4 Zones de raccordement
