6.4.5 Wirksinn

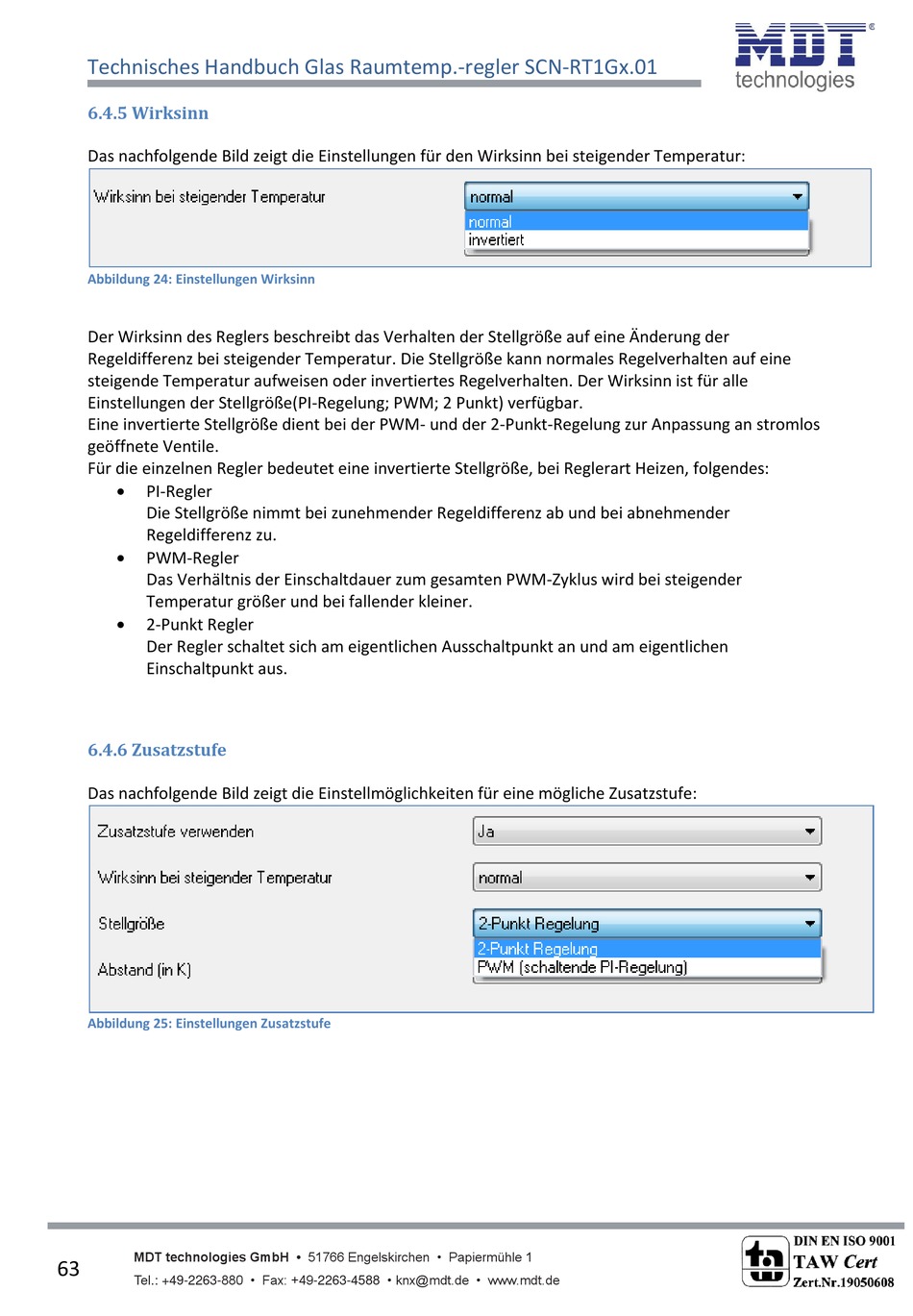

Das nachfolgende Bild zeigt die Einstellungen für den Wirksinn bei steigender Temperatur:
Abbildung 24: Einstellungen Wirksinn
Der Wirksinn des Reglers beschreibt das Verhalten der Stellgröße auf eine Änderung der
Regeldifferenz bei steigender Temperatur. Die Stellgröße kann normales Regelverhalten auf eine
steigende Temperatur aufweisen oder invertiertes Regelverhalten. Der Wirksinn ist für alle
Einstellungen der Stellgröße(PI-Regelung; PWM; 2 Punkt) verfügbar.
Eine invertierte Stellgröße dient bei der PWM- und der 2-Punkt-Regelung zur Anpassung an stromlos
geöffnete Ventile.
Für die einzelnen Regler bedeutet eine invertierte Stellgröße, bei Reglerart Heizen, folgendes:
PI-Regler
Die Stellgröße nimmt bei zunehmender Regeldifferenz ab und bei abnehmender
Regeldifferenz zu.
PWM-Regler
Das Verhältnis der Einschaltdauer zum gesamten PWM-Zyklus wird bei steigender
Temperatur größer und bei fallender kleiner.
2-Punkt Regler
Der Regler schaltet sich am eigentlichen Ausschaltpunkt an und am eigentlichen
Einschaltpunkt aus.
6.4.6 Zusatzstufe
Das nachfolgende Bild zeigt die Einstellmöglichkeiten für eine mögliche Zusatzstufe:
Abbildung 25: Einstellungen Zusatzstufe
