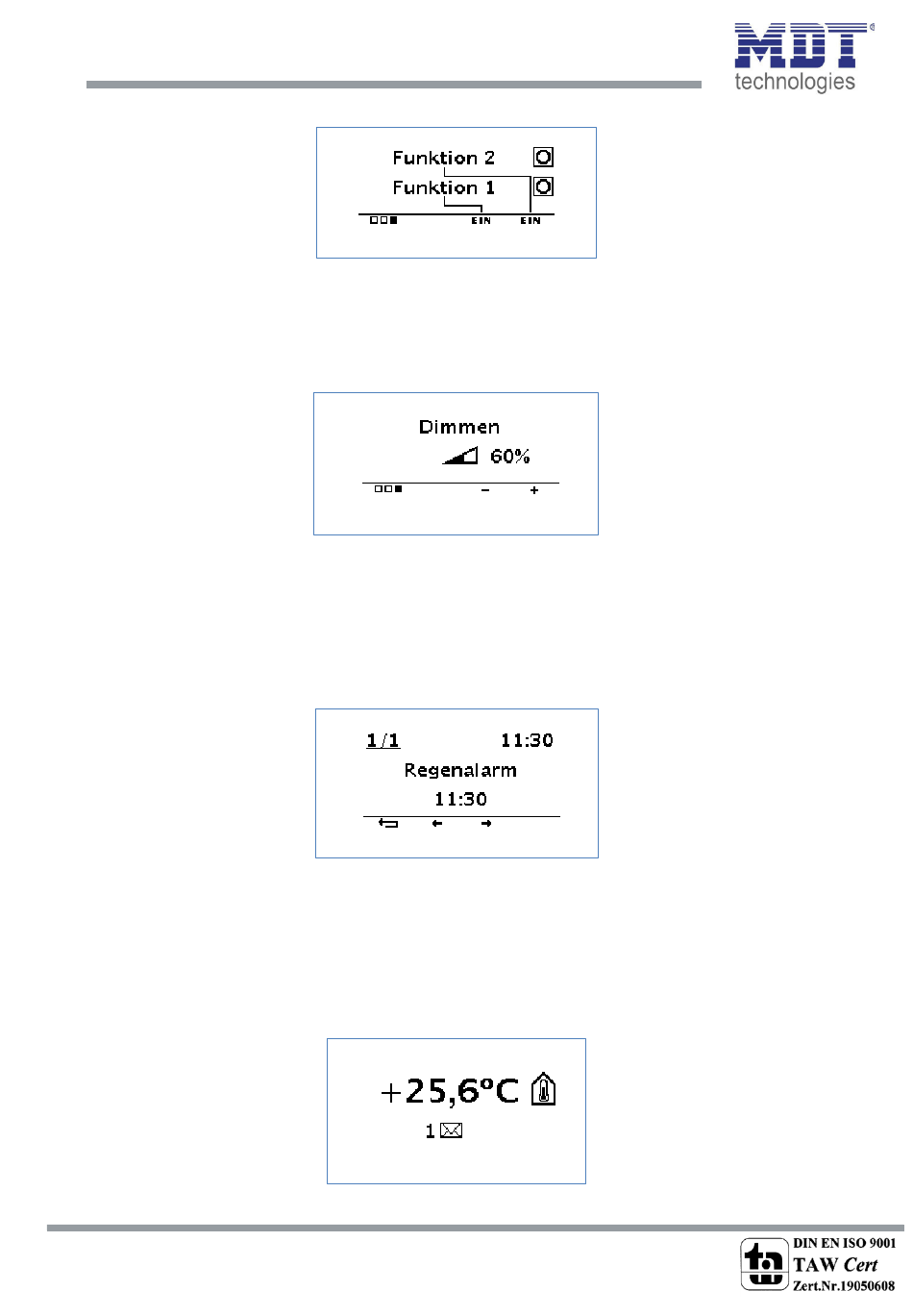

Nachfolgend ist der Funktionsblock Funktionen dargestellt, hier mit zwei einzelnen Schaltfunktionen:
1 = Umschaltung zwischen den Funktionsblöcken
2 & 3= Schalten der jeweiligen Funktionen
4 = Funktionsname aus den Parametereinstellungen
5 = Statusanzeige der Funktionsblöcke
Nachfolgend ist der Funktionsblock Funktionen dargestellt, hier mit einer gruppierten Dimmfunktion:
1 = Umschaltung zwischen den Funktionsblöcken
2 & 3= Hoch- bzw. Herunterdimmen
4 = Anzeige der jeweiligen Funktion sowie deren Status

5.3.3 Darstellung der Textnachrichten

Nachfolgend ist eine aktive Textnachricht zu sehen:
1 = Quittieren der Meldung
2 = Umschaltung zwischen allen Meldungen im Meldungsspeicher
3 = Angezeigte Nachricht, hier die ersten von insgesamt einer
4 = aktuelle Uhrzeit
5 = Textnachricht und Uhrzeit wann Nachricht ausgelöst wurde
Im Standby-Modus wird eine Textnachricht durch ein kleines Briefsymbol angezeigt. Die Zahl gibt die
Anzahl der abgespeicherten Nachrichten an:
