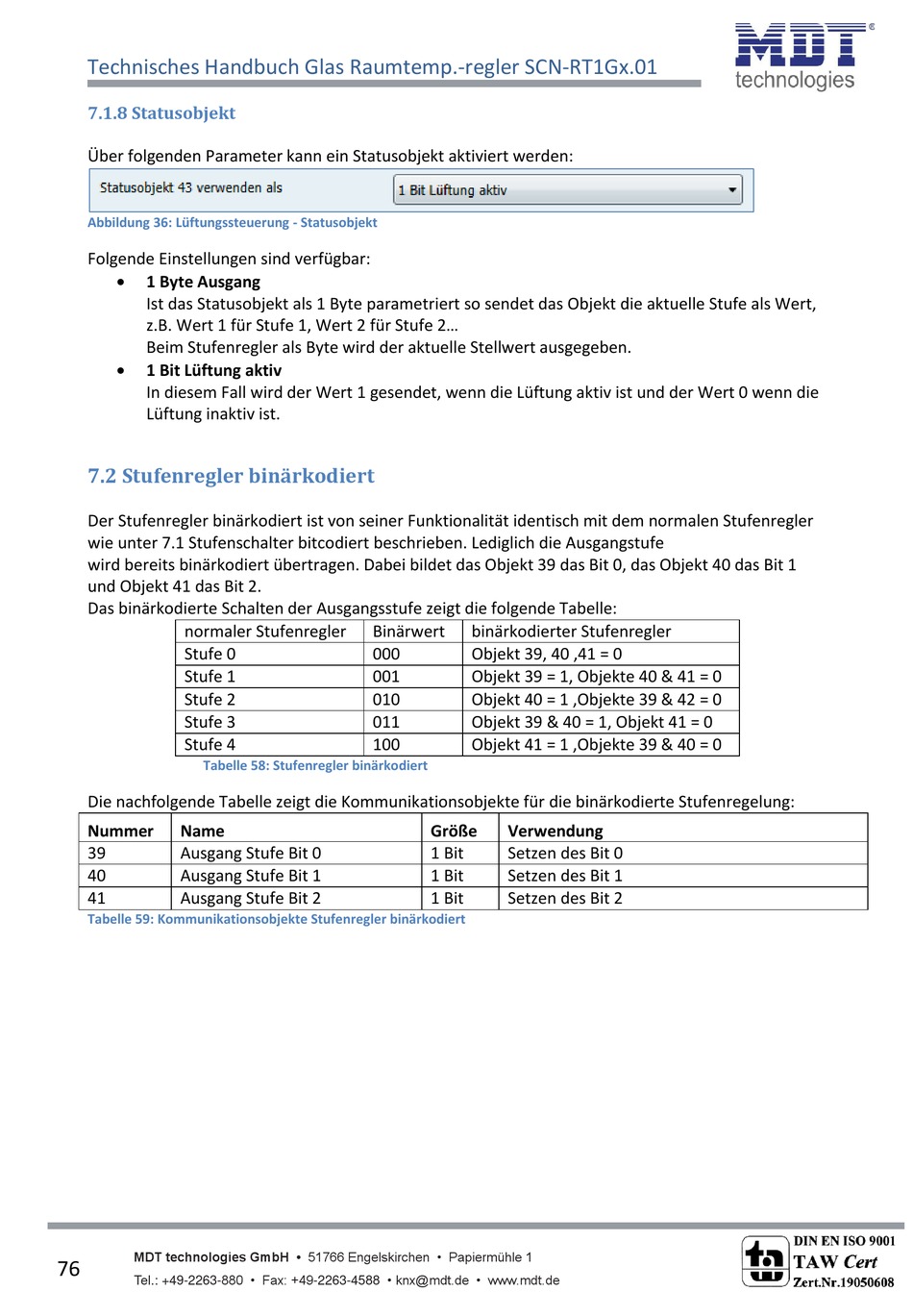

Technisches Handbuch Glas Raumtemp.-regler SCN-RT1Gx.01

7.1.8 Statusobjekt

Über folgenden Parameter kann ein Statusobjekt aktiviert werden:
Abbildung 36: Lüftungssteuerung - Statusobjekt
Folgende Einstellungen sind verfügbar:

1 Byte Ausgang
Ist das Statusobjekt als 1 Byte parametriert so sendet das Objekt die aktuelle Stufe als Wert,
z.B. Wert für Stufe , Wert für Stufe ...
Beim Stufenregler als Byte wird der aktuelle Stellwert ausgegeben.

1 Bit Lüftung aktiv
In diesem Fall wird der Wert 1 gesendet, wenn die Lüftung aktiv ist und der Wert 0 wenn die
Lüftung inaktiv ist.
7.2 Stufenregler binärkodiert
Der Stufenregler binärkodiert ist von seiner Funktionalität identisch mit dem normalen Stufenregler
wie unter 7.1 Stufenschalter bitcodiert beschrieben. Lediglich die Ausgangstufe
wird bereits binärkodiert übertragen. Dabei bildet das Objekt 39 das Bit 0, das Objekt 40 das Bit 1
und Objekt 41 das Bit 2.
Das binärkodierte Schalten der Ausgangsstufe zeigt die folgende Tabelle:
normaler Stufenregler
Stufe 0
Stufe 1
Stufe 2
Stufe 3
Stufe 4
Tabelle 58: Stufenregler binärkodiert
Die nachfolgende Tabelle zeigt die Kommunikationsobjekte für die binärkodierte Stufenregelung:
Nummer Name
39 Ausgang Stufe Bit 0
40 Ausgang Stufe Bit 1
41 Ausgang Stufe Bit 2
Tabelle 59: Kommunikationsobjekte Stufenregler binärkodiert
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
76
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
76
Binärwert binärkodierter Stufenregler
000 Objekt 39, 40 ,41 = 0
001 Objekt 39 = 1, Objekte 40 & 41 = 0
010 Objekt 40 = 1 ,Objekte 39 & 42 = 0
011 Objekt 39 & 40 = 1, Objekt 41 = 0
100 Objekt 41 = 1 ,Objekte 39 & 40 = 0
Größe Verwendung
1 Bit Setzen des Bit 0
1 Bit Setzen des Bit 1
1 Bit Setzen des Bit 2
