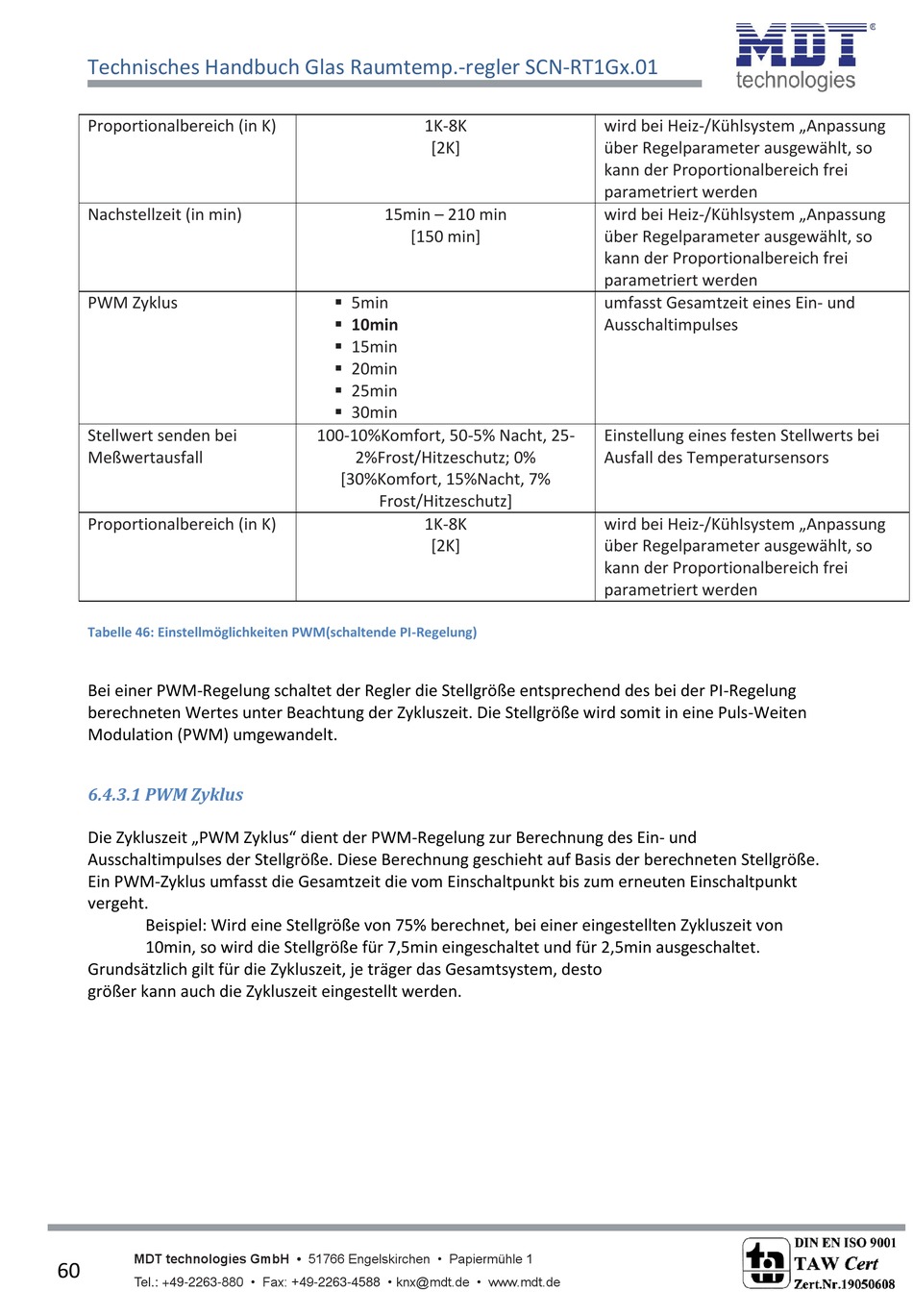

Pwm Zyklus; Tabelle 46: Einstellmöglichkeiten Pwm(Schaltende Pi-Regelung) - MDT Technologies SCN-RT1GW.01 Technisches Handbuch

Technisches Handbuch Glas Raumtemp.-regler SCN-RT1Gx.01
Proportionalbereich (in K)
Nachstellzeit (in min)

PWM Zyklus

Stellwert senden bei
Meßwertausfall
Proportionalbereich (in K)
Tabelle 46: Einstellmöglichkeiten PWM(schaltende PI-Regelung)
Bei einer PWM-Regelung schaltet der Regler die Stellgröße entsprechend des bei der PI-Regelung
berechneten Wertes unter Beachtung der Zykluszeit. Die Stellgröße wird somit in eine Puls-Weiten
Modulation (PWM) umgewandelt.
6.4.3.1 PWM Zyklus
Die Z kluszeit „PWM Z klus" die t der PWM-Regelung zur Berechnung des Ein- und
Ausschaltimpulses der Stellgröße. Diese Berechnung geschieht auf Basis der berechneten Stellgröße.
Ein PWM-Zyklus umfasst die Gesamtzeit die vom Einschaltpunkt bis zum erneuten Einschaltpunkt
vergeht.
Beispiel: Wird eine Stellgröße von 75% berechnet, bei einer eingestellten Zykluszeit von
10min, so wird die Stellgröße für 7,5min eingeschaltet und für 2,5min ausgeschaltet.
Grundsätzlich gilt für die Zykluszeit, je träger das Gesamtsystem, desto
größer kann auch die Zykluszeit eingestellt werden.
