Technisches Handbuch Glas Raumtemp.-regler SCN-RT1Gx.01

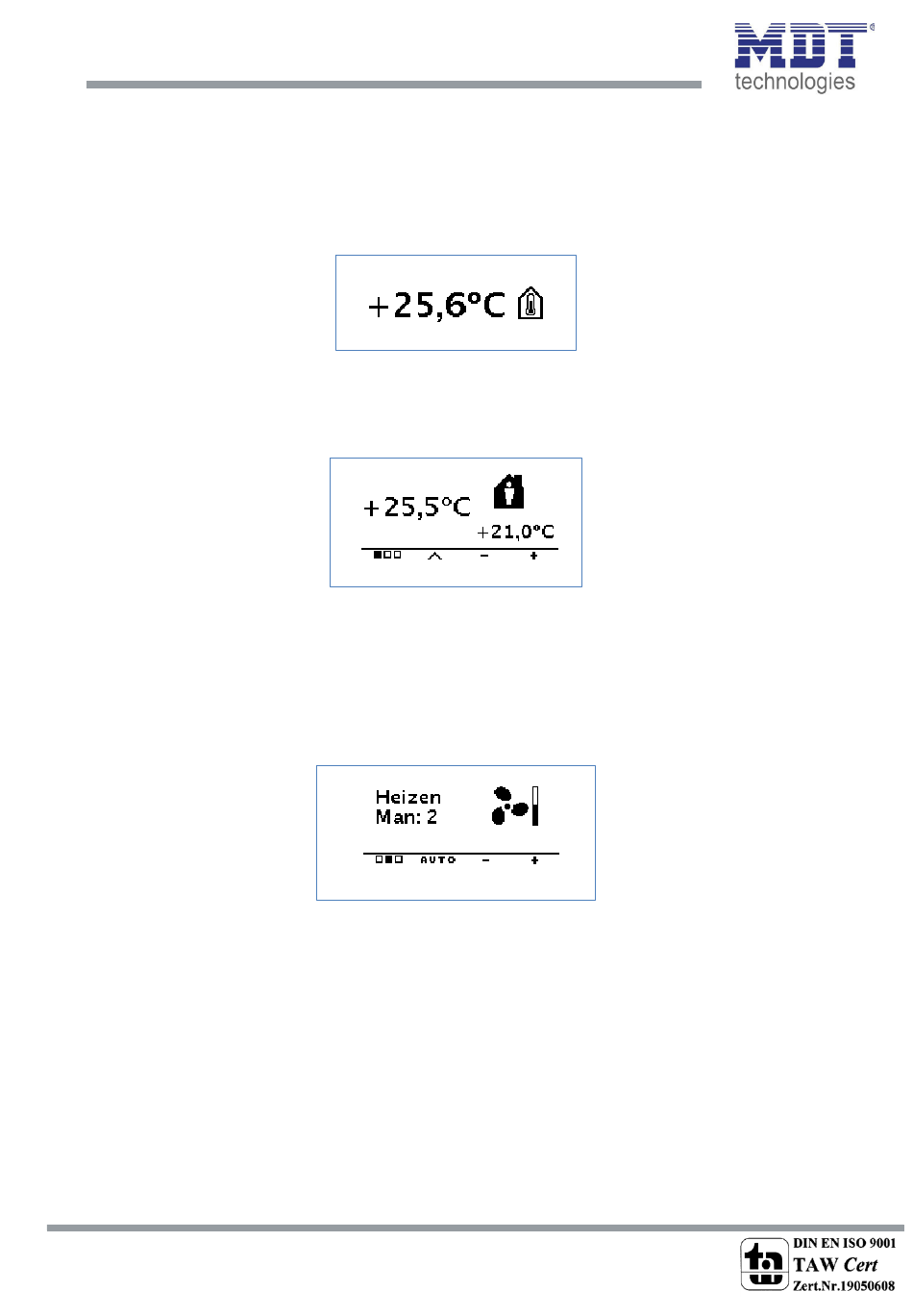

5.3 Ansicht und Bedienung

5.3.1 Darstellung im Standby-Modus

Im Standby-Modus werden Außentemperatur, Innentemperatur oder Uhrzeit angezeigt. Nachfolgend
ist die Außentemperatur zu sehen:
5.3.2 Darstellung der Funktionsblöcke
Nachfolgend ist der Funktionsblock Temperaturregler dargestellt:
1 = Umschaltung zwischen den Funktionsblöcken
2 = Umschaltung der Betriebsarten
3 & 4 = Absenkung/Anhebung des Sollwertes
5 = momentane Ist-Temperatur
6 = momentane Betriebsart
7 = momentaner Sollwert
Nachfolgend ist der Funktionsblock Lüftungssteuerung dargestellt:
1 = Umschaltung zwischen den Funktionsblöcken
2 = Umschaltung der Betriebsarten
3 & 4 = Lüfter Stufe hoch/runter
5 = momentane Lüfterstufe und Anzeige ob manuell(Man) oder Automatik(Auto) aktiv
6 = Grafische Anzeige der momentan eingestellten Lüfterstufe
