Schalthysterese
Die Einstellung der Schalthysterese dient dem Regler zur Berechnung des Ein- und Ausschaltpunktes.
Dies geschieht unter Berücksichtigung des aktuell gültigen Sollwertes.
Beispiel: Im Regler, bei Reglerart Heizen, wurde ein Basis-Komfortwert von 21°C, sowie eine
Hysterese von 2K eingestellt. In der Betriebsart Komfort ergibt sich somit eine
Einschalttemperatur von 20°C und eine Ausschalttemperatur von 22°C.
Bei der Einstellung ist zu beachten, dass eine große Hysterese zu einer großen Schwankung der
tatsächlichen Raumtemperatur führt. Eine kleine Hysterese kann jedoch ein permanentes Ein- und
Ausschalten der Stellgröße bewirken, da Ein- und Ausschaltpunkt nah beieinander liegen.
Zusatzstufe verwenden
Eine ausführliche Beschreibung zu diesem Parameter, siehe

4.5.5 Wirksinn

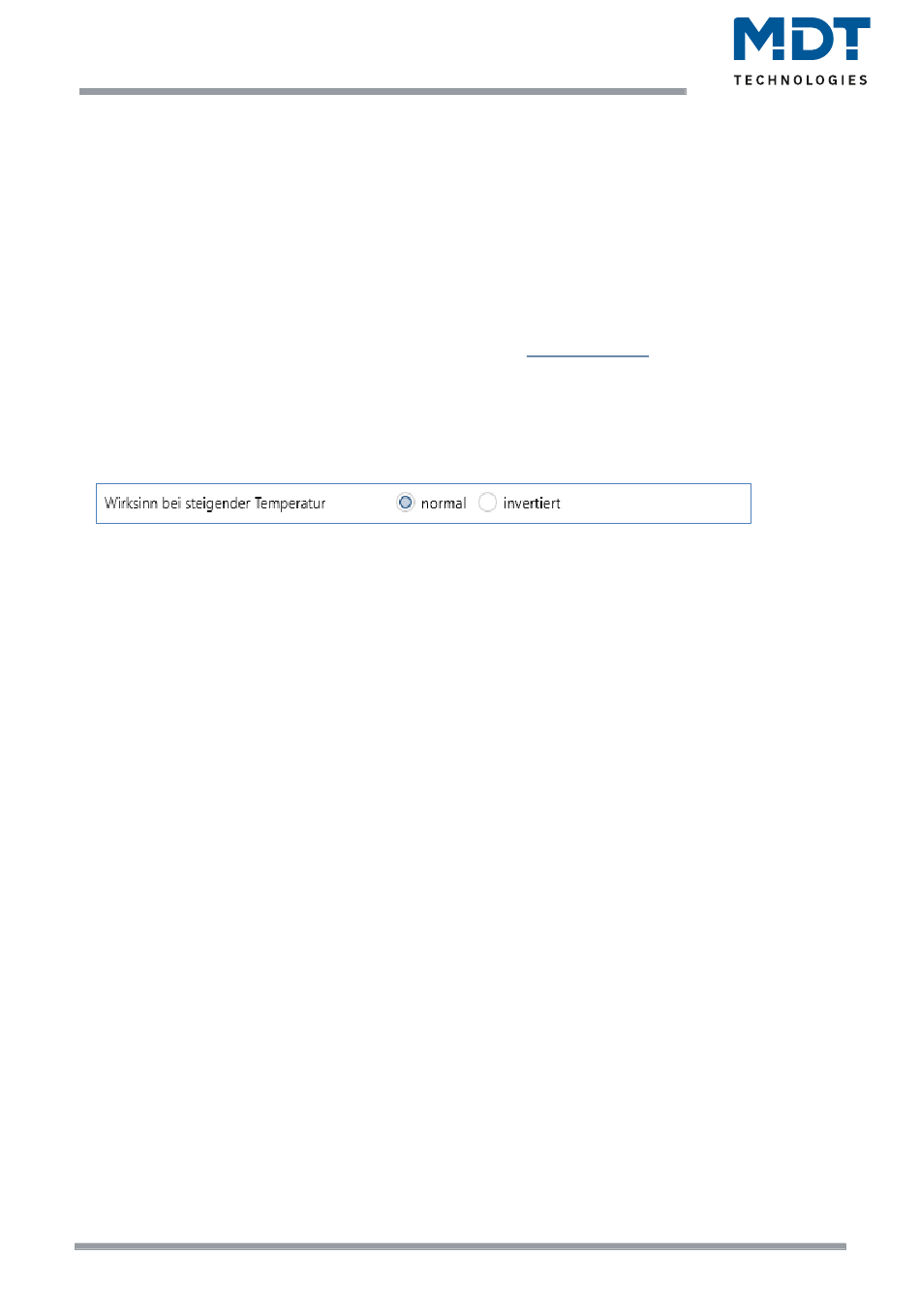

Das nachfolgende Bild zeigt die Einstellungen für den Wirksinn bei steigender Temperatur:
Abbildung 24: Einstellungen – Wirksinn
Der Wirksinn des Reglers beschreibt das Verhalten der Stellgröße auf eine Änderung der
Regeldifferenz bei steigender Temperatur. Die Stellgröße kann normales Regelverhalten auf eine
steigende Temperatur aufweisen oder invertiertes Regelverhalten. Der Wirksinn ist für alle
Einstellungen der Stellgröße (PI-Regelung; PWM; 2 Punkt) verfügbar.
Eine invertierte Stellgröße dient bei der PWM- und der 2-Punkt-Regelung zur Anpassung an stromlos
geöffnete Ventile.
Für die einzelnen Regler bedeutet eine invertierte Stellgröße, bei Reglerart Heizen, folgendes:
•
PI-Regler
Die Stellgröße nimmt bei zunehmender Regeldifferenz ab und bei abnehmender Regeldifferenz
zu.
•
PWM-Regler
Das Verhältnis der Einschaltdauer zum gesamten PWM-Zyklus wird bei steigender Temperatur
größer und bei fallender kleiner.
•
2-Punkt Regler
Der Regler schaltet sich am eigentlichen Ausschaltpunkt an und am eigentlichen Einschaltpunkt
aus.
