Technisches Handbuch Glas Raumtemp.-regler SCN-RT1Gx.01
Die abhängigen Sollwerte für Heizen und Kühlen, also die für die Betriebsarten Standby und Nacht,
können in der Reglerart Heizen und Kühlen nochmal unabhängig voneinander parametriert werden.
Die Sollwerte werden dann in Abhängigkeit des Basis-Komfortwertes, der Sollwert der Betriebsart
Komfort, für den Heiz- und den Kühlvorgang berechnet.
Die Sollwerte für den Hitze- und den Frostschutz sind unabhängig von den Einstellungen für die
Totzone und den anderen Sollwerten.

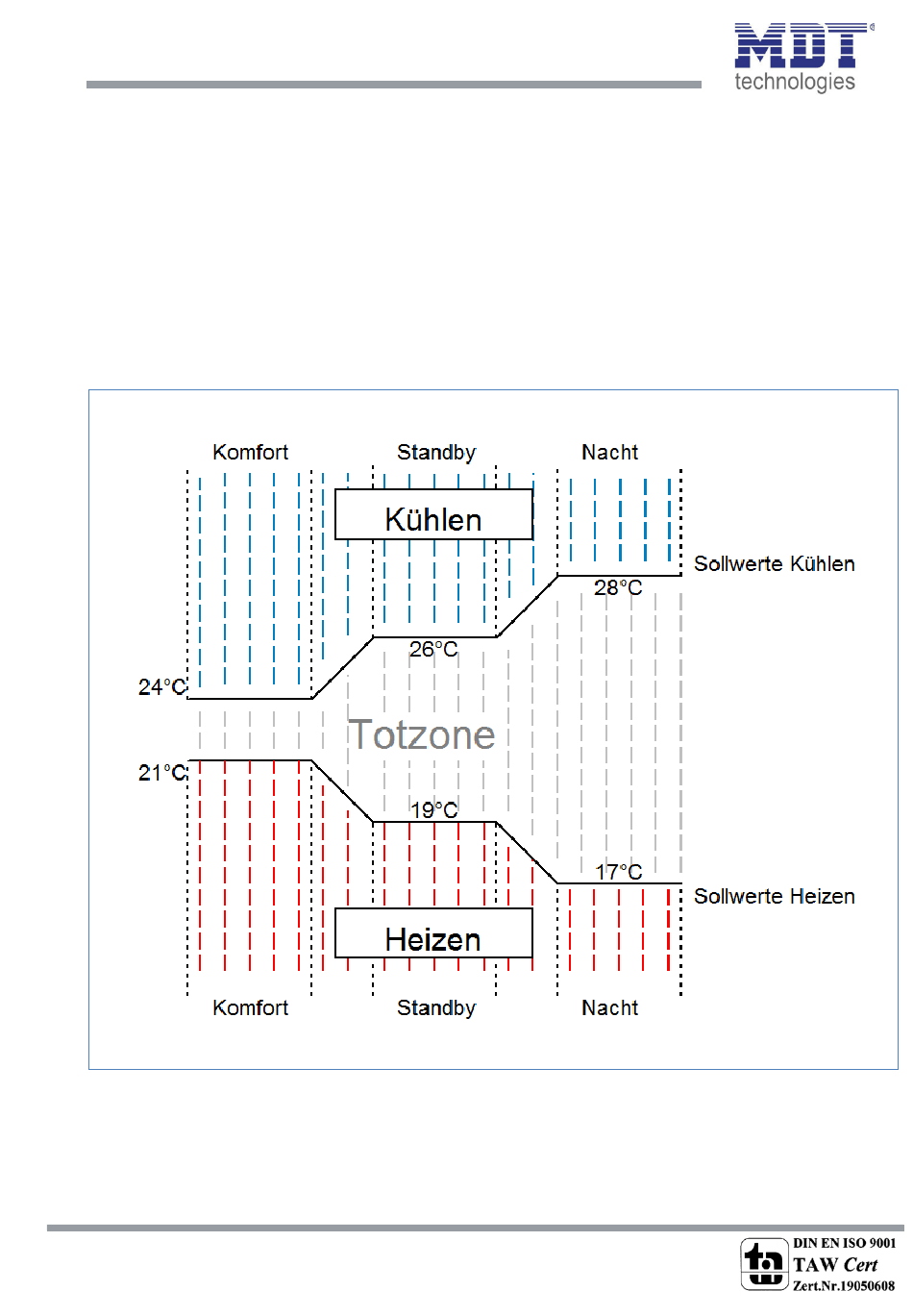

Nachfolgende Grafik zeigt nochmal die Zusammenhänge zwischen Totzone und den Sollwerten für
die einzelnen Betriebsarten:
Folgende Einstellungen wurden für dieses Beispiel gewählt:
Basis-Komfortwert: 21°C
Totzone zwischen Heizen und Kühlen: 3K
Anhebung und Absenkung Standby: 2K
Anhebung und Absenkung Nacht: 4K
Abbildung 19: Beispiel Totzone und resultierende Sollwerte
