Technisches Handbuch Glas Raumtemp.-regler SCN-RT1Gx.01

7.3 Stufenregler einfach

Der Stufenregler binärkodiert ist von seiner Funktionalität identisch mit dem normalen Stufenregler
wie unter 7.1 Stufenschalter bitcodiert beschrieben. Lediglich die Ausgangstufe ist anders aufgebaut.
Bei jeder Erhöhung der Stufe wird die vorherige und die neue eingeschaltet, was auch aus den
Kommunikationsobjekten deutlich wird:
Nummer Name
39 Ausgang Stufe 1
40 Ausgang Stufe 1+2
41 Ausgang Stufe 1+2+3
42 Ausgang Stufe 1+2+3+4

Tabelle 60: Kommunikationsobjekte Stufenregler einfach

7.4 Stufenregler als Byte

Der „Stufe regler als B te" erfügt über einen stetigen Ausgangswert. Es können 4 Stufen definiert
werden für welche jeweils ein absoluter Prozentwert angegeben werden kann. Hinzu kommt der
Zustand Aus als 5. Stufe.

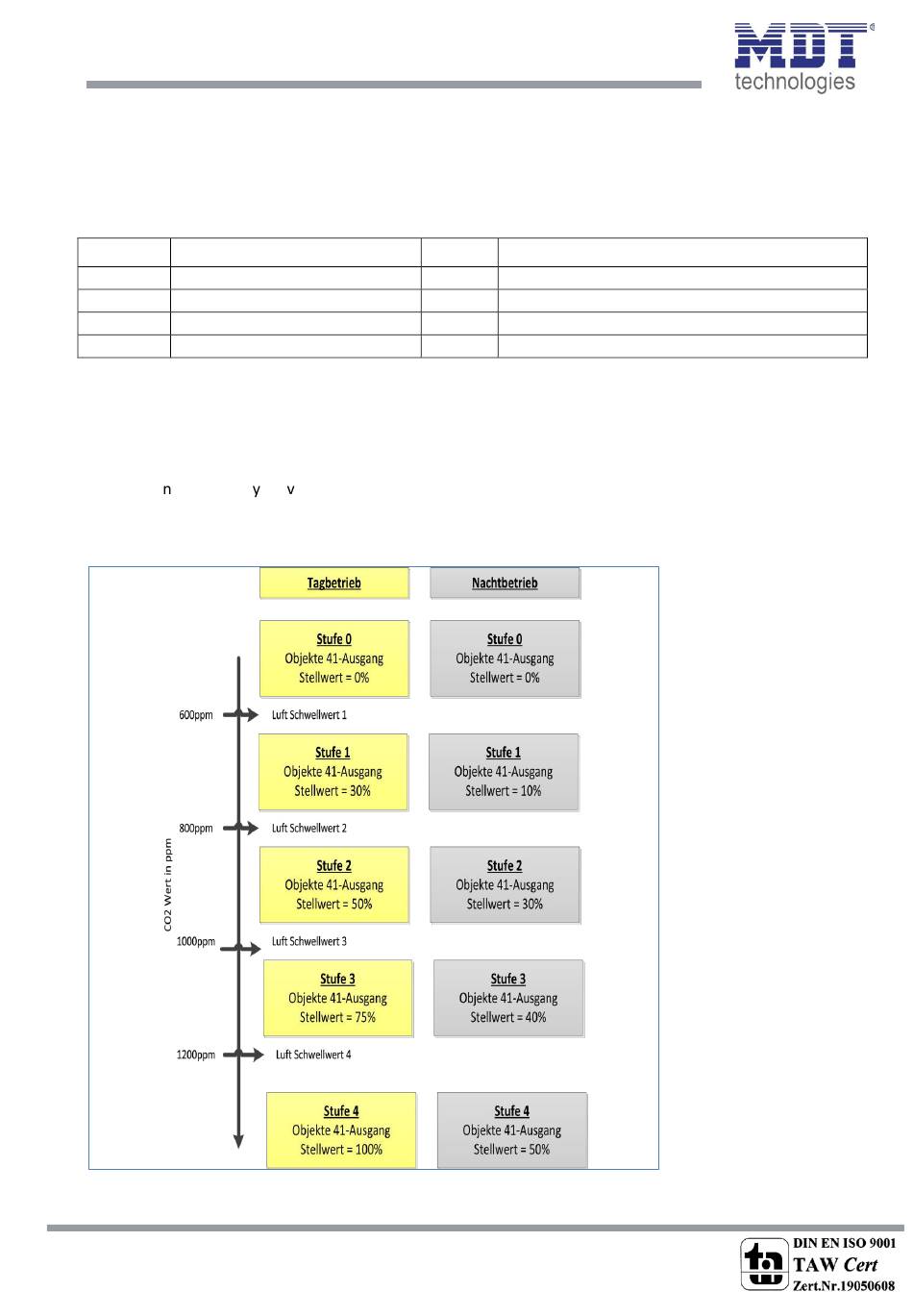

Das nachfolgende Bild zeigt ein Beispiel für den Ausgang des Stufenreglers als Byte:

Abbildung 37: Beispiel Ausgang - Stufenregler als Byte

MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
77
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
77
Größe Verwendung
1 Bit Schalten der 1. Ausgangsstufe
1 Bit Schalten der Ausgangsstufen 1 & 2
1 Bit Schalten der Ausgangsstufen 1, 2 & 3
1 Bit Schalten der Ausgangsstufen 1, 2, 3 & 4
