6.3.6 Führung

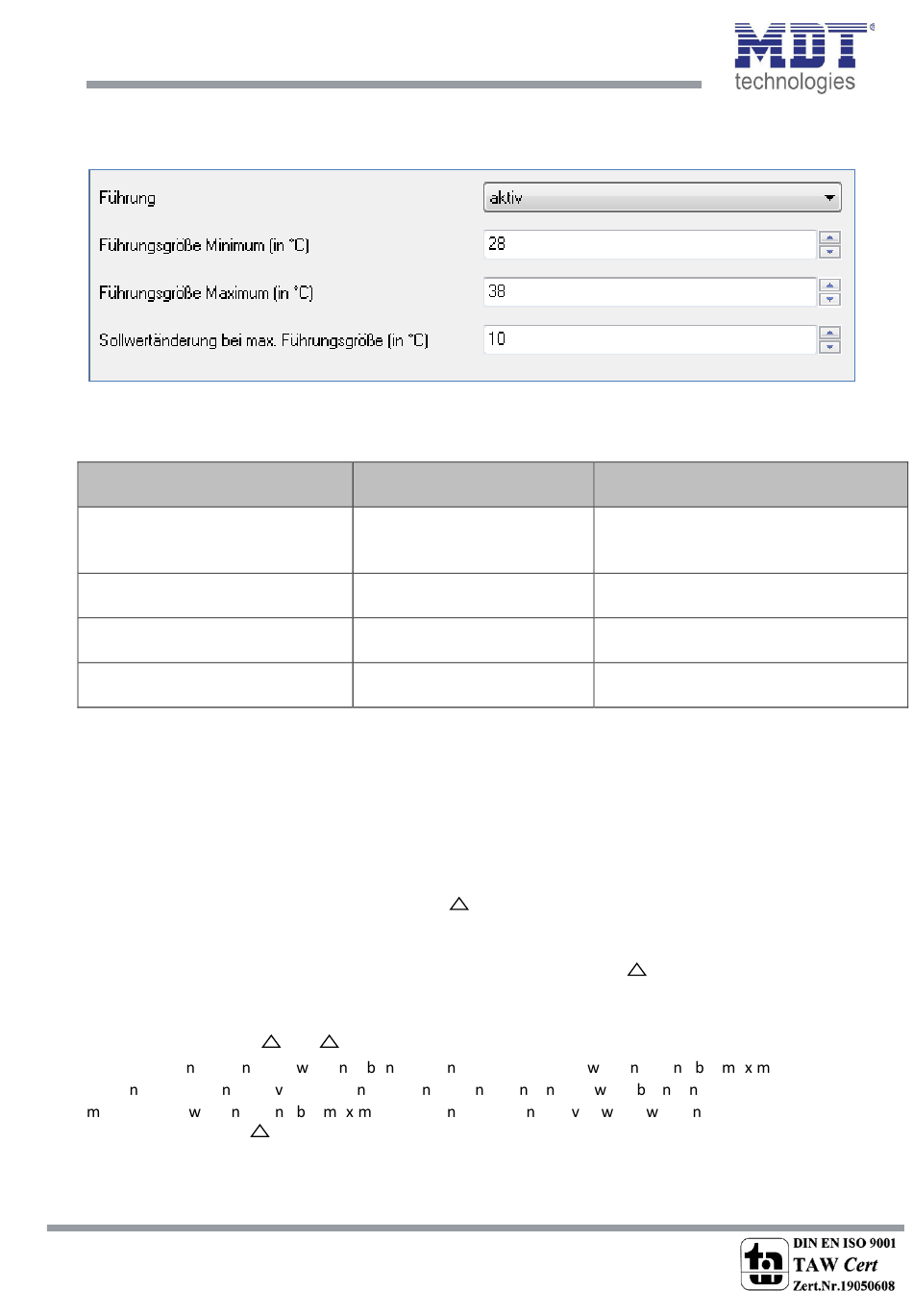

Das folgende Bild zeigt die Einstellmöglichkeiten für die Führung:
Abbildung 15: Einstellungen Führung
In der nachfolgenden Tabelle sind die Einstellmöglichkeiten für diesen Parameter dargestellt:
ETS-Text
Führung
Führungsgröße Minimum (in °C)
Führungsgröße Maximum (in °C)
Sollwertänderung bei max.
Führungsgröße (in °C)
Tabelle 40: Einstellbereich Parameter Führung
Durch den Parameter Führung ist es möglich den Sollwert in Abhängigkeit einer beliebigen
Führungsgröße, welche über einen externen Sensor erfasst wird, linear nachzuführen. Bei
entsprechender Parametrierung kann eine kontinuierliche Anhebung oder Absenkung des Sollwertes
erreicht werden.
Zur Festlegung in welchem Maße sich die Führung auf den Sollwert auswirkt sind drei Einstellungen
vorzunehmen: Führungsgröße Minimum(w
Sollwertänderung bei maximaler Führungsgröße (
Die Einstellungen für das Führungsgrößen-Maximum(w
den Temperaturbereich, in welchem die Führungsgröße beginnt und aufhört Einwirkung auf den
Sollwert zu nehmen. Die Sollwertänderung bei maximaler Führungsgröße(
Verhältnis wie stark ein Ansteigen der Führungstemperatur Auswirkung auf den Sollwert hat. Die
tatsächliche Sollwertänderung ergibt sich dann aus folgender Beziehung:
Soll die Führu g zu ei er Soll erta he u g führe so ist für die „Soll ertä deru g ei a i aler
Führu gsgröße" ei positi er Wert ei zustelle . Ist hi gege ei e Soll erta se ku g erwünscht so
uss die „Soll ertä deru g ei a i aler Führu gsgröße" egati ge ählt erde .
