10.3.3 Betrieb testen
PR-2009-0011-DE • Änderungen vorbehalten • R5-04/2016
GERÄTESCHADEN!
Stellen Sie vor der Inbetriebnahme sicher, dass alle elektrischen Anschlüsse und
Einstellungen korrekt durchgeführt wurden:
– Spannungsversorgung 230 V AC
– Busanbindung MATRIX.Net
– Busabschlusswiderstände
– Moduladressen
Nach Abschluss aller Montage-, Installationsschritte und Einstellungen kann das
Modul in Betrieb genommen werden.
•
Spannungsversorgung zuschalten

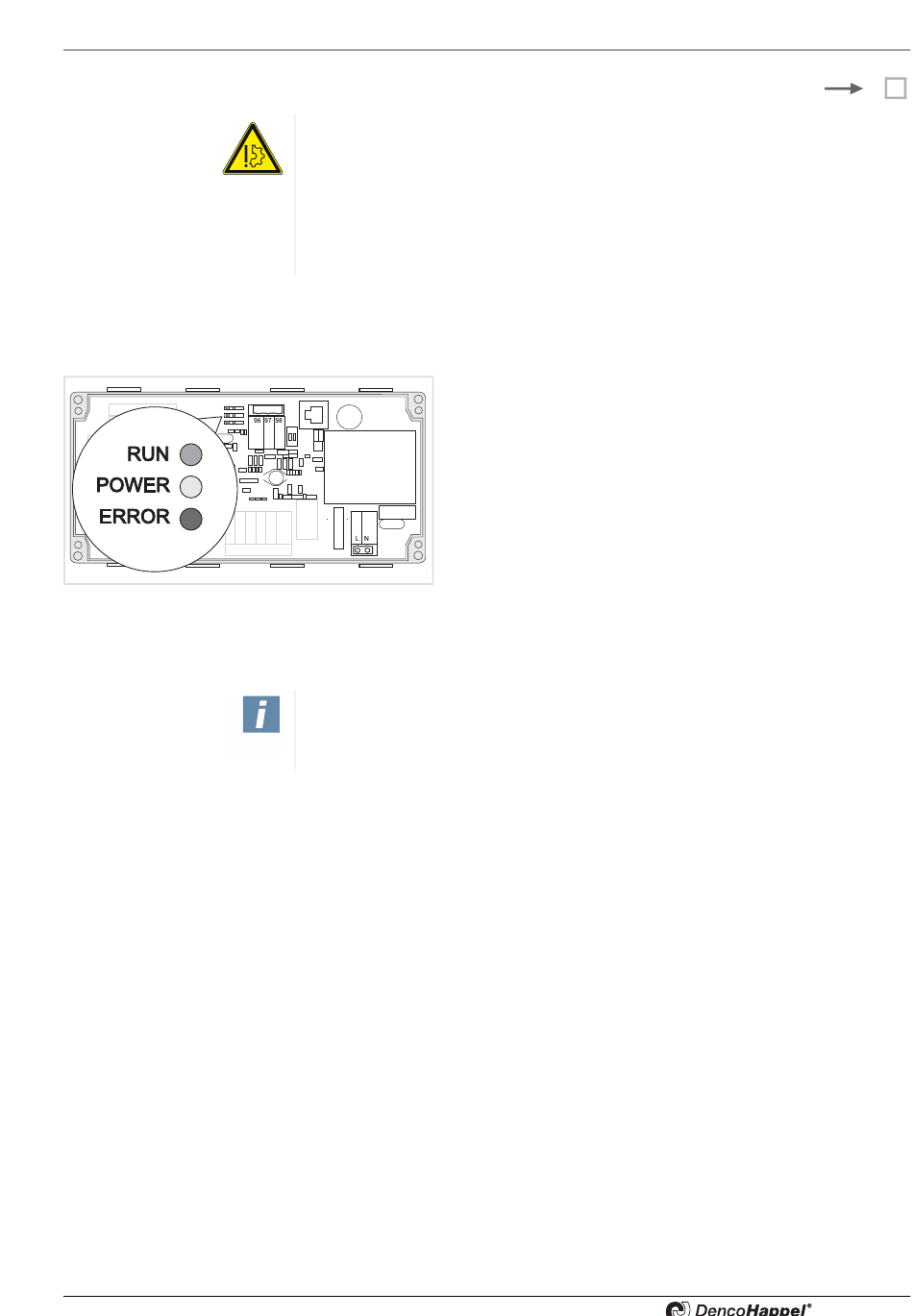

Folgende Zustände signalisiert die Status-LED:
RUN-LED (grün): Modul betriebsbereit. Erfolgt keine Anzeige
der RUN-LED, liegt ein interner Softwarefehler vor. Das Modul
muss ausgetauscht werden.
POWER-LED (gelb): Modul wird mit Spannung versorgt
ERROR-LED (rot): Fehleranzeige
– leuchtet dauernd: Interner Fehler. Es liegt ein EPROM-
– blinkt schnell: MATRIX.Net-Fehler. Datenleitungsanschluss
– blinkt langsam: Adresskonflikt (ein zweites Modul
HINWEIS!
Servicesoftware MATRIX.PC, MATRIX.PDA und Bediengeräte mit
Display zeigen die Fehlermeldungen in Klartext an.
Fehler vor. Bitte autorisierten Kundendienst anfordern.
(Klemmen 96, 98) auf Kurzschluss, Vertauschung prüfen.
Beim Abschlusswiderstand auf korrekte Einstellung achten.
MATRIX.EM ist im Netzwerk vorhanden; eine Deinstallation
ist zwingend erforderlich).
Abluft-Manager-Modul (MATRIX.EM)
