MATRIX Globale Module
8.3.4 Betrieb testen
PR-2009-0011-DE • Änderungen vorbehalten • R5-04/2016
•
HINWEIS!
Die Einstellungen des Schalters für Gruppenadresse können per Servicesoftware
MATRIX.PC überschrieben werden. Bei Betätigung des Schalters für Gruppenad-
resse wird die softwareseitige Einstellung wieder überschrieben und die eingestellte
Adresse gültig.
GERÄTESCHADEN!
Stellen Sie vor der Inbetriebnahme sicher, dass alle elektrischen Anschlüsse und
Einstellungen korrekt durchgeführt wurden:
– Spannungsversorgung 230 V AC
– Busanbindung MATRIX.Net
– Digitale Eingänge und Ausgänge
– Busabschlusswiderstände
– Moduladressen
Nach Abschluss aller Montage-, Installationsschritte und Einstellungen kann das
Modul in Betrieb genommen werden.
•
Spannungsversorgung zuschalten

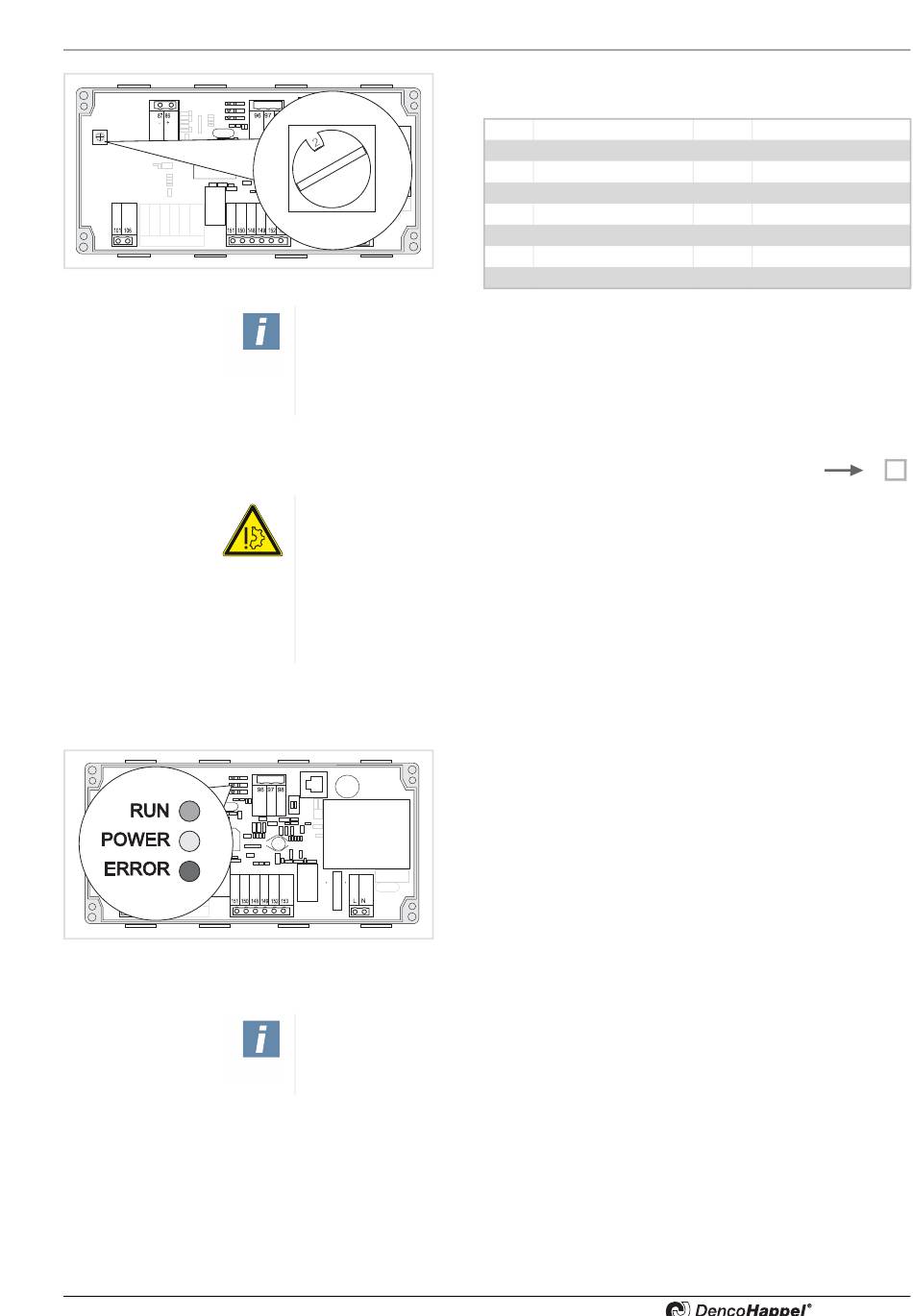

Folgende Zustände signalisiert die Status-LED:
RUN-LED (grün): Modul betriebsbereit. Erfolgt keine Anzeige
der RUN-LED, liegt ein interner Softwarefehler vor. Das Modul
muss ausgetauscht werden.
POWER-LED (gelb): Modul wird mit Spannung versorgt.
ERROR-LED (rot): Fehleranzeige
– leuchtet dauernd: Interner Fehler. Es liegt ein EPROM-
– blinkt schnell: MATRIX.Net-Fehler. Datenleitungsanschluss
– blinkt langsam: Adresskonflikt (mehrere Module MA-
HINWEIS!
Servicesoftware MATRIX.PC, MATRIX.PDA und Bediengeräte mit
Display zeigen die Fehlermeldungen in Klartext an.
Gruppe durch Festlegen der Gruppenadresse mit Hilfe des
Schalters für Gruppenadresse zuordnen.
0
Gruppe 0
1
Gruppe 1
2
Gruppe 2
3
Gruppe 3
4
Gruppe 4
5
Gruppe 5
6
Gruppe 6
7
Gruppe 7
Fehler vor. Bitte autorisierten Kundendienst anfordern.
(Klemmen 96, 98) auf Kurzschluss, Vertauschung prüfen.
Beim Abschlusswiderstand auf korrekte Einstellung achten.
TRIX.RF mit gleicher Gruppenadresse sind vorhanden)
Direkt-Verdampfer-Modul (MATRIX.RF)
8
Gruppe 8
9
Gruppe 9
A
Gruppe 10
B
Gruppe 11
C
Gruppe 12
D
Gruppe 13
E
Gruppe 14
F
Gruppe 15
7 7
57
