MATRIX Globale Module

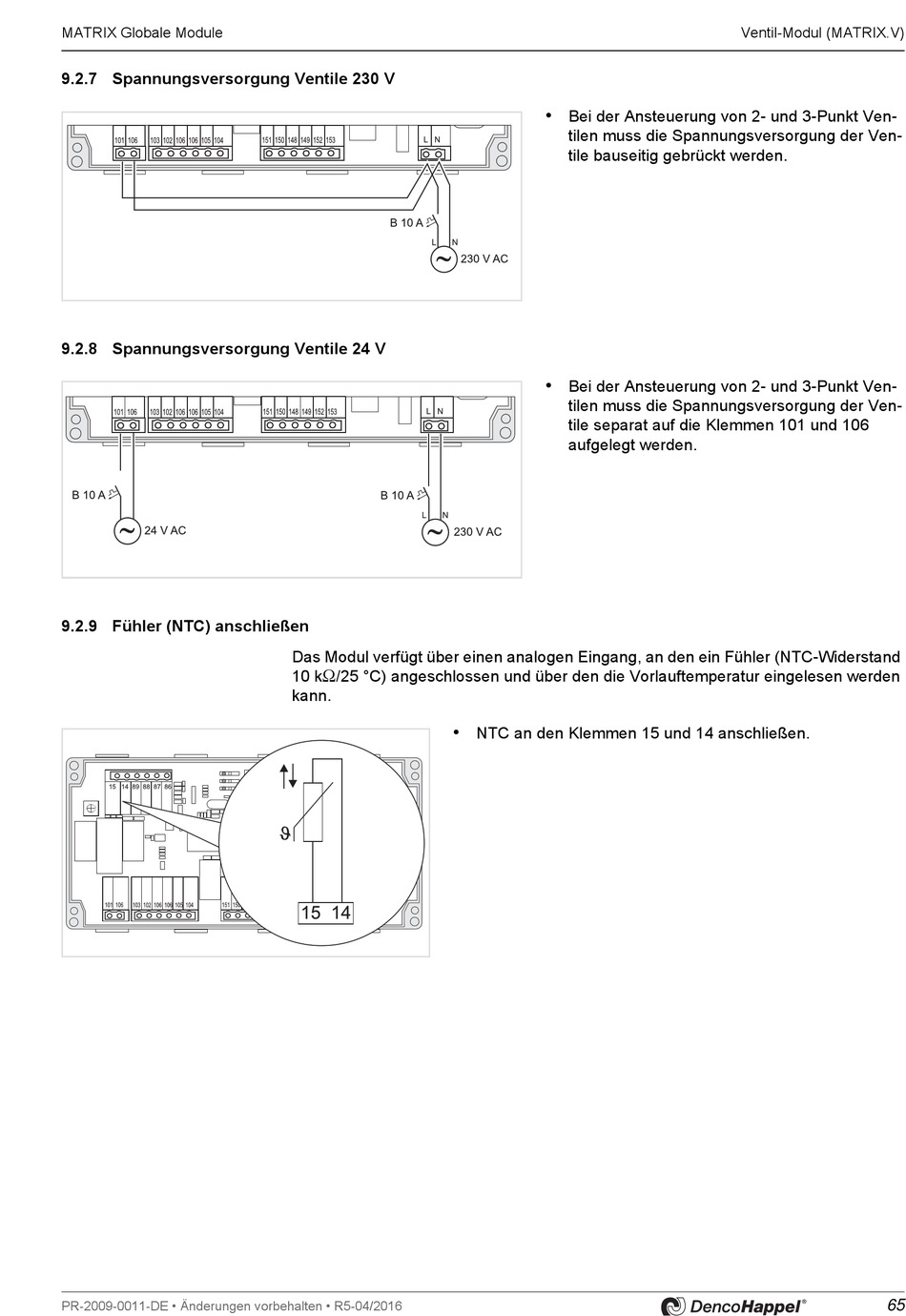

9.2.7 Spannungsversorgung Ventile 230 V
9.2.8 Spannungsversorgung Ventile 24 V
9.2.9 Fühler (NTC) anschließen
PR-2009-0011-DE • Änderungen vorbehalten • R5-04/2016
Das Modul verfügt über einen analogen Eingang, an den ein Fühler (NTC-Widerstand
10 k
/25 °C) angeschlossen und über den die Vorlauftemperatur eingelesen werden
kann.
•
•
Bei der Ansteuerung von 2- und 3-Punkt Ven-
tilen muss die Spannungsversorgung der Ven-
tile bauseitig gebrückt werden.
•
Bei der Ansteuerung von 2- und 3-Punkt Ven-
tilen muss die Spannungsversorgung der Ven-
tile separat auf die Klemmen 101 und 106
aufgelegt werden.
NTC an den Klemmen 15 und 14 anschließen.
Ventil-Modul (MATRIX.V)
65
