Digitaleingangs-Modul (MATRIX.DI)
6.1.2 Lieferumfang
6.1.3 Abmessungen
28
HINWEIS!
Eine vom Auslieferungszustand abweichende Konfiguration des Gerätereglers und/
oder das Aufschalten weiterer Signale, z. B. über die Eingänge auf der Regelungs-
platine, kann die oben beschriebenen Funktionalitäten über das Modul MATRIX.DI
beeinflussen oder verändern.
Jedes Steuersignal kann über jeden der 8 digitalen Eingänge erfasst werden. Die
Zuordnung der Funktionen zu den einzelnen Eingängen sowie die Zuordnung zu einer
oder mehreren Gruppen (0 bis 15) erfolgen mit Hilfe der Servicesoftware MATRIX.PC.
Hierüber kann auch eine softwaremäßige Invertierung des Eingangssignals erfolgen.
Das MATRIX.DI Modul wird mit einer Werksvoreinstellung ausgeliefert (siehe "Zustand
bei Auslieferung" auf Seite 35). Ist diese für den Anwendungsweck ausreichend, ist
eine Parametrierung nicht notwendig. (Details zur Parametrierung siehe Online-Hilfe
zur Servicesoftware MATRIX.PC.)
Folgende Komponenten sind im Lieferumfang enthalten:
– MATRIX.DI-Modul – Modul zur Montage/Installation in einem Schaltschrank auf
einer Hutschiene (35 mm-Trageschienen nach DIN EN 50 022).
– Werkseitige Voreinstellung – siehe "Zustand bei Auslieferung" auf Seite 35.
– Bedienungsanleitung – Bedienungsanleitung mit allen Informationen zum
MATRIX.DI-Modul.

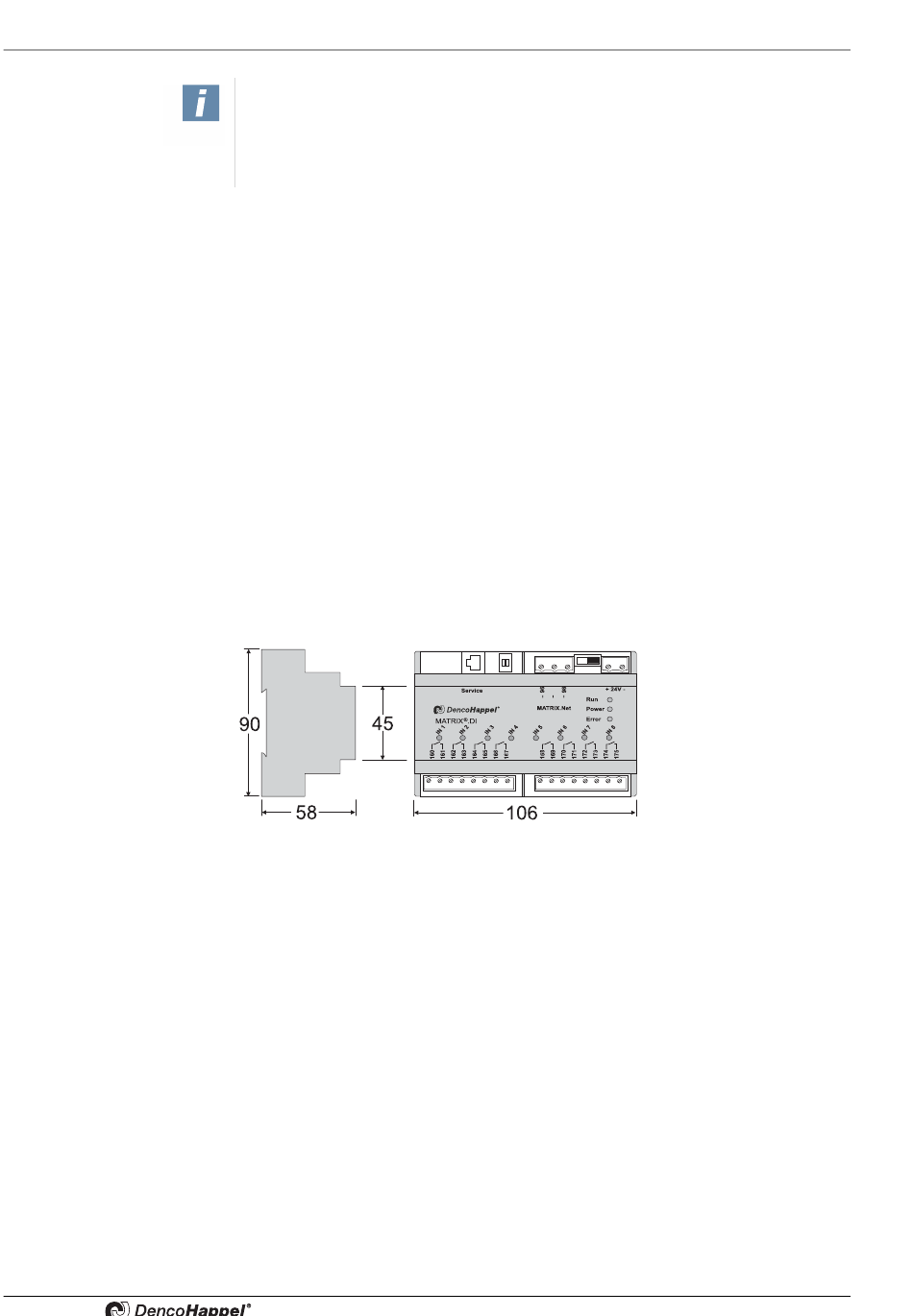

Gehäuseabmessungen in mm
