MATRIX Globale Module

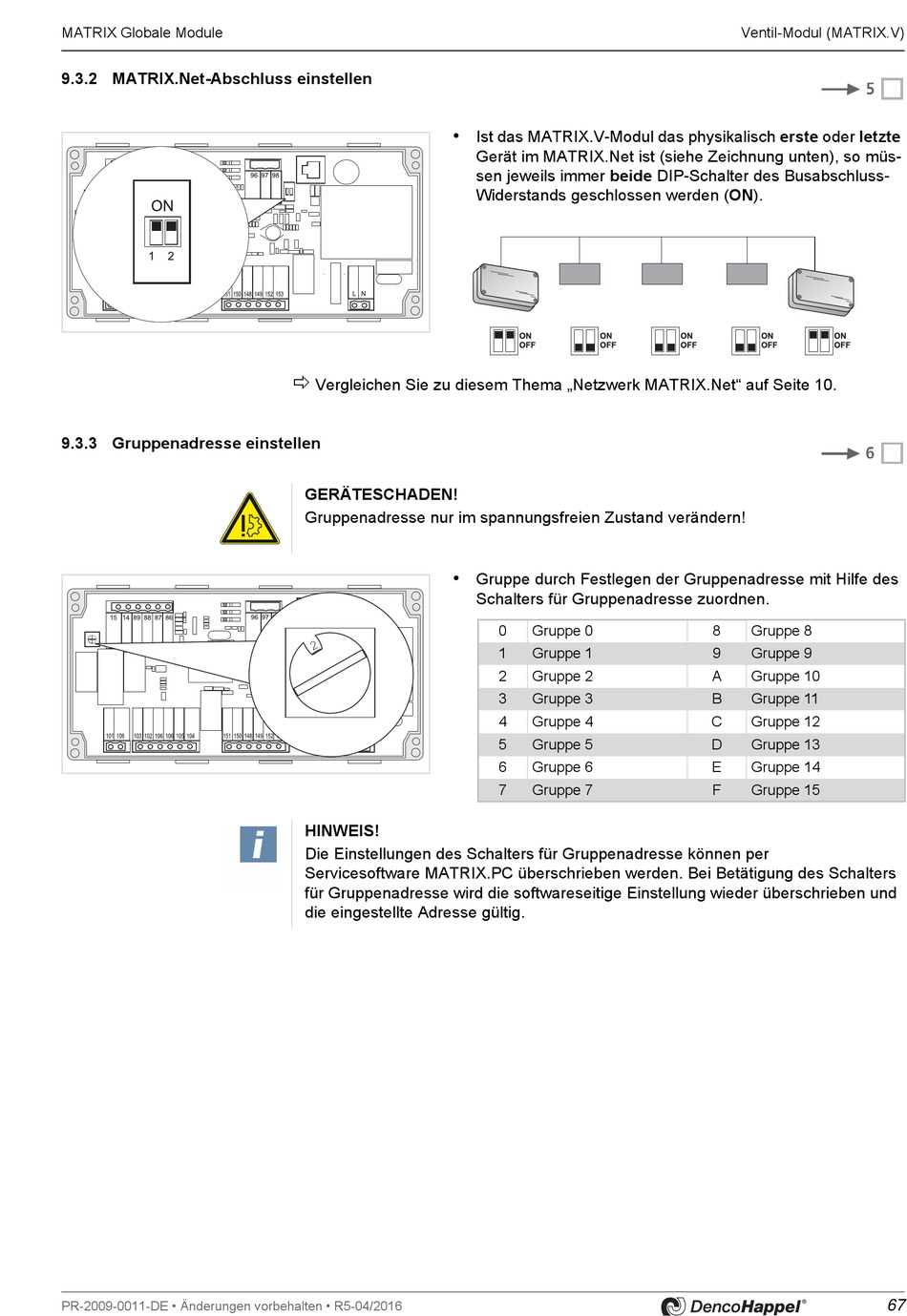

9.3.2 MATRIX.Net-Abschluss einstellen
9.3.3 Gruppenadresse einstellen
PR-2009-0011-DE • Änderungen vorbehalten • R5-04/2016
•
Vergleichen Sie zu diesem Thema „Netzwerk MATRIX.Net" auf Seite 10.
GERÄTESCHADEN!
Gruppenadresse nur im spannungsfreien Zustand verändern!
•
HINWEIS!
Die Einstellungen des Schalters für Gruppenadresse können per
Servicesoftware MATRIX.PC überschrieben werden. Bei Betätigung des Schalters
für Gruppenadresse wird die softwareseitige Einstellung wieder überschrieben und
die eingestellte Adresse gültig.
Ist das MATRIX.V-Modul das physikalisch erste oder letzte
Gerät im MATRIX.Net ist (siehe Zeichnung unten), so müs-
sen jeweils immer beide DIP-Schalter des Busabschluss-
Widerstands geschlossen werden (ON).
Gruppe durch Festlegen der Gruppenadresse mit Hilfe des
Schalters für Gruppenadresse zuordnen.
0
Gruppe 0
1
Gruppe 1
2
Gruppe 2
3
Gruppe 3
4
Gruppe 4
5
Gruppe 5
6
Gruppe 6
7
Gruppe 7
Ventil-Modul (MATRIX.V)
5 5
6 6
8
Gruppe 8
9
Gruppe 9
A
Gruppe 10
B
Gruppe 11
C
Gruppe 12
D
Gruppe 13
E
Gruppe 14
F
Gruppe 15
67
