Netzwerk MATRIX.Net
4.1.2 Gruppenstruktur beim System MATRIX 3000 in Kombination mit MATRIX 2000
Netzwerk
OP71*

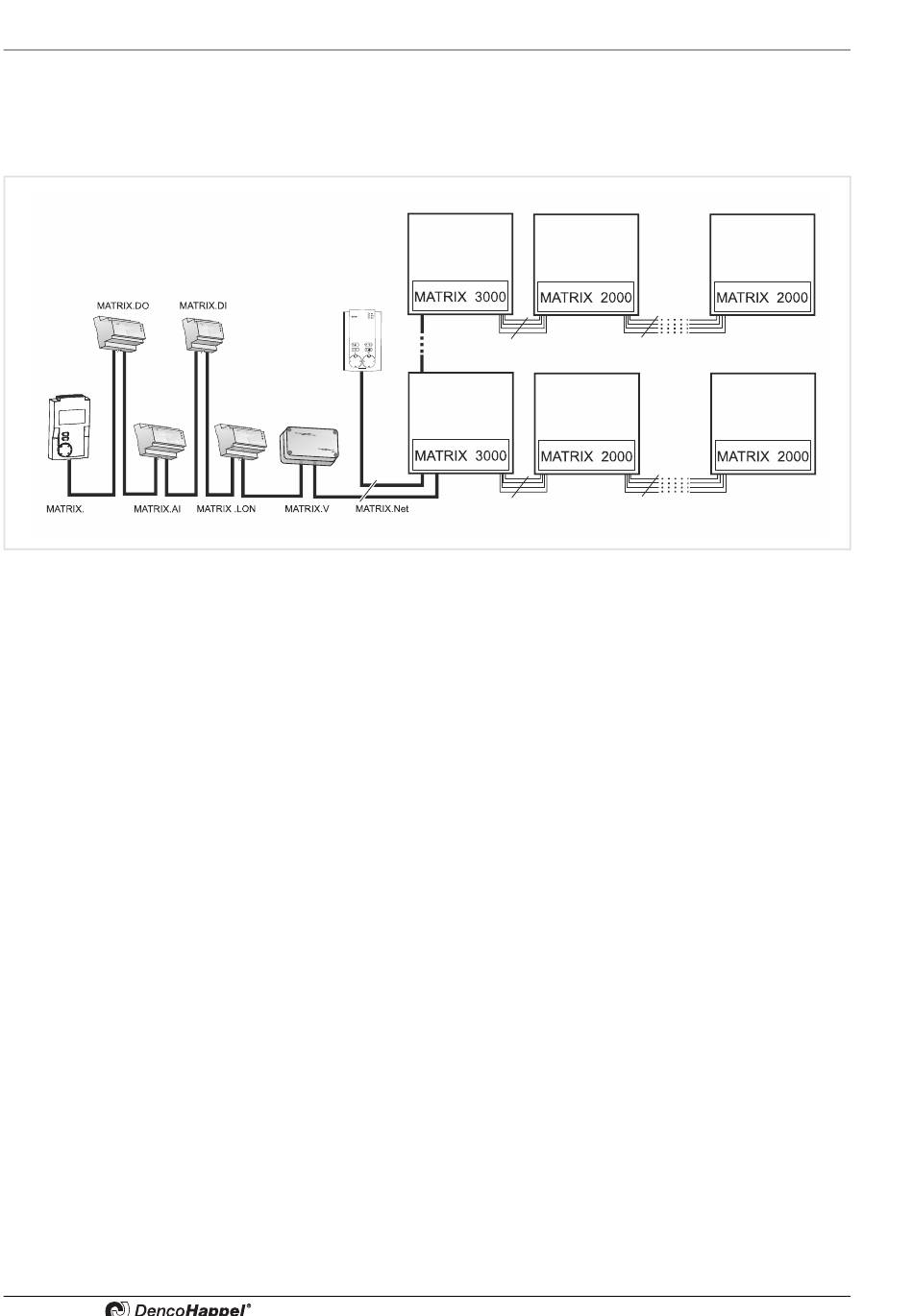

Abb. 4-2: Gruppenstruktur einer Kombination der Reglertypen MATRIX 2000 und MATRIX 3000
12
Mit den Systemen MATRIX 2000 und MATRIX 3000 kann eine Gruppe gebildet wer-
den. Die Abbildung 4-2 zeigt exemplarisch ein Netzwerk aus Bediengerät,
MATRIX 2000, MATRIX 3000 und verschiedenen Globalen Modulen.
max.
1 Bediengerät
Die Vergabe der Gruppenadresse erfolgt:
– über den Schalter für Gruppenadresse am Bediengerät – vergleichen Sie dazu in
der Betriebsanleitung „DencoHappel MATRIX
triebnahme und Test"
– auf der Platine des Reglers MATRIX 3000 – vergleichen Sie dazu die
Betriebsanleitung des Gerätes.
Die Zuordnung der MATRIX OP71 zu dieser Gruppe erfolgt über die Cluster-Konfigu-
ration – siehe dazu das „Untermenü Cluster-Konfig." in der Betriebsanleitung „Denco-
®
Happel MATRIX
Bediengerät OP71.
Die Zuordnung der Daten des Moduls MATRIX.LON erfolgt über die LON-seitige
Konfiguration.
Die Zuordnung des Moduls MATRIX.V zu dieser Gruppe erfolgt über den Schalter für
die Gruppenadresse – vergleichen Sie dazu das Kapitel „Inbetriebnahme und Test" in
dieser Betriebsanleitung bzw. der Betriebsanleitung für „DencoHappel
®
MATRIX
.LON".
Die Anordnung der Geräte 2 bis 16 ist beliebig. Der Anschluss des Bediengerätes
muss an einem Reglertyp MATRIX 3000 erfolgen.
Das System MATRIX 3000 erlaubt die Einrichtung einer Gruppe auch mit
Komponenten aus dem System MATRIX 2000.
Darüber hinaus kann das Bediengerät entfallen, wenn Globale Module, wie z. B.
MATRIX.LON, DI, DO, AI, OP71 vorhanden sind und über diese Module der Gruppe
die notwendigen Betriebsparameter sowie die Sollwerte vermittelt werden.
Gerät 16
Gerät 2
4-7 Adern
Gerät 1
Gerät 2
4-7 Adern
®
PR-2009-0011-DE • Änderungen vorbehalten • R5-04/2016
MATRIX Globale Module
Gruppe
Gerät 16
4-7 Adern
Gerät 16
4-7 Adern
Bediengeräte" das Kapitel „Inbe-
