MATRIX Globale Module
7.1.5 Modulübersicht MATRIX.DO
Digitale Ausgänge
1: Digitaler Ausgang 1
2: Digitaler Ausgang 2
3: Digitaler Ausgang 3
4: Digitaler Ausgang 4
PR-2009-0011-DE • Änderungen vorbehalten • R5-04/2016
H (High-Signal)
L (Low-Signal)
Digitale Ausgänge
5: Digitaler Ausgang 5
6: Digitaler Ausgang 6
7: Digitaler Ausgang 7
8: Digitaler Ausgang 8

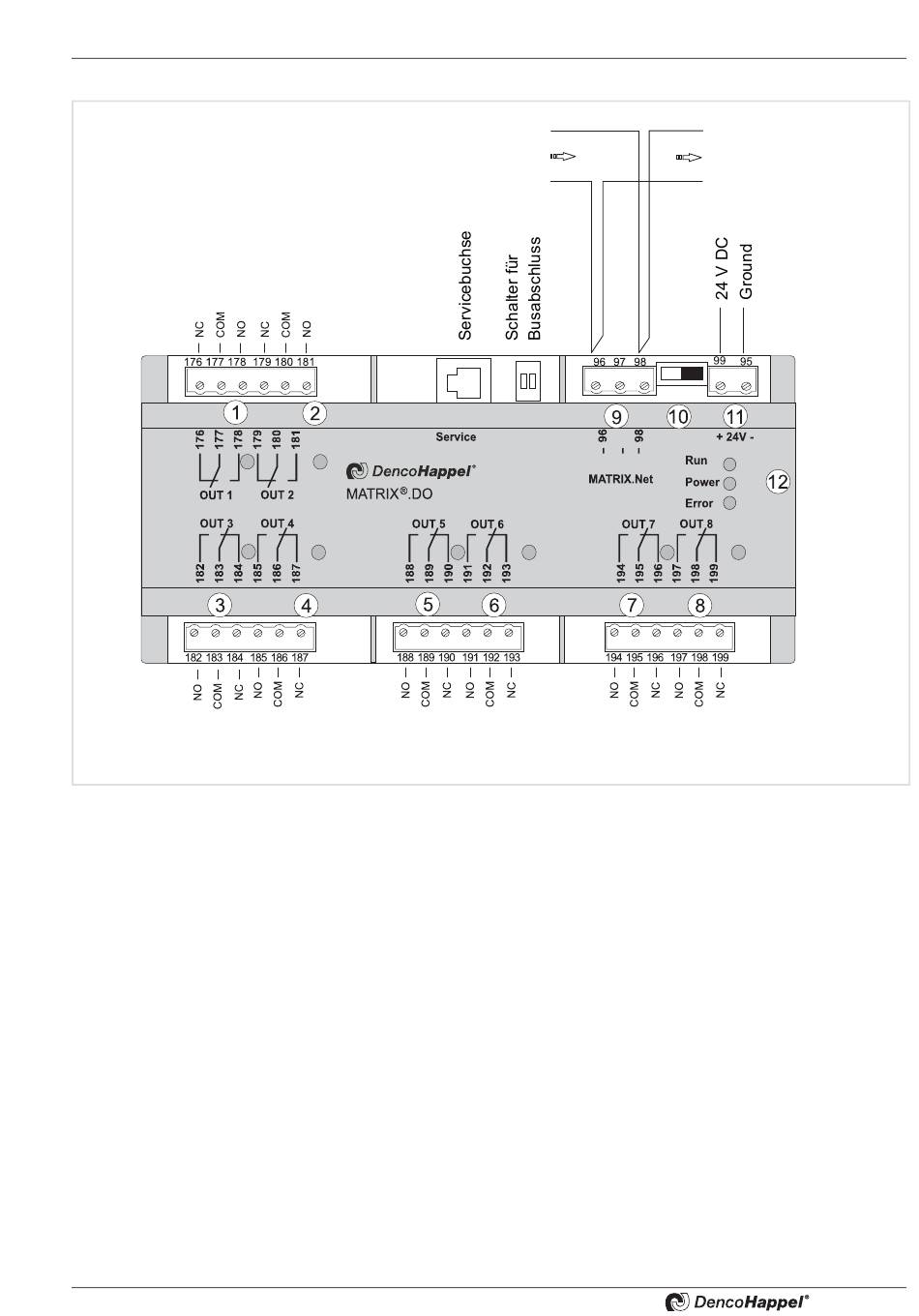

Digitalausgangs-Modul (MATRIX.DO)
H (High-Signal)
L (Low-Signal)
Spannungsversorgung
09: Anschluss MATRIX.Net
10: Schalter für Moduladresse
11: Spannungsversorgung
12: LED Anzeige Status
43
