Analogeingangs-Modul (MATRIX.AI)

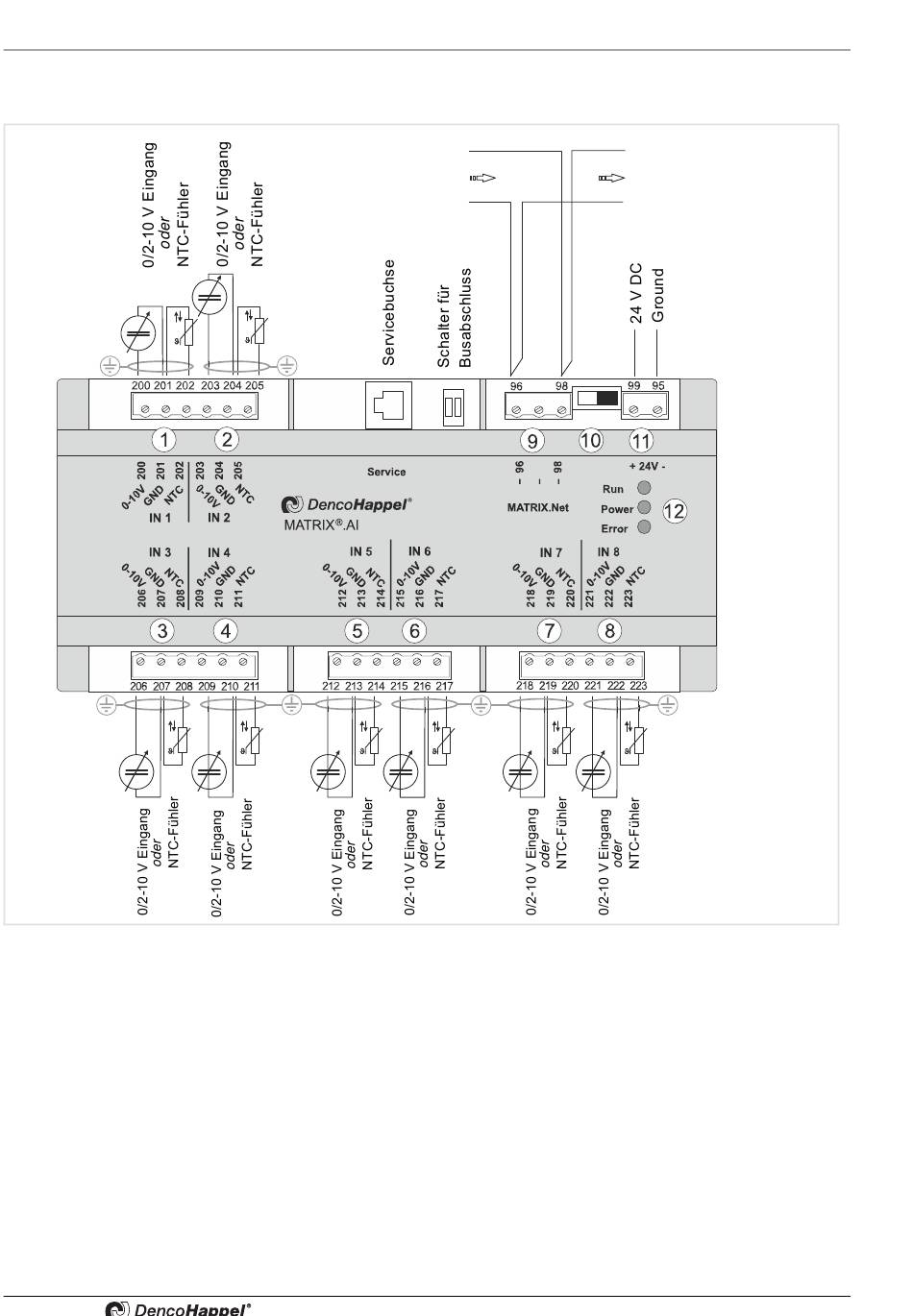

5.1.5 Modulübersicht MATRIX.AI
1: Analog-Eingang 1
2: Analog-Eingang 2
3: Analog-Eingang 3
4: Analog-Eingang 4
20
H (High-Signal)
L (Low-Signal)
5: Analog-Eingang 5
6: Analog-Eingang 6
7: Analog-Eingang 7
8: Analog-Eingang 8
H (High-Signal)
L (Low-Signal)
Spannungsversorgung
09: Anschluss MATRIX.Net
10: Schalter für Moduladresse
11: Spannungsversorgung
12: LED Anzeige Status
PR-2009-0011-DE • Änderungen vorbehalten • R5-04/2016
MATRIX Globale Module
