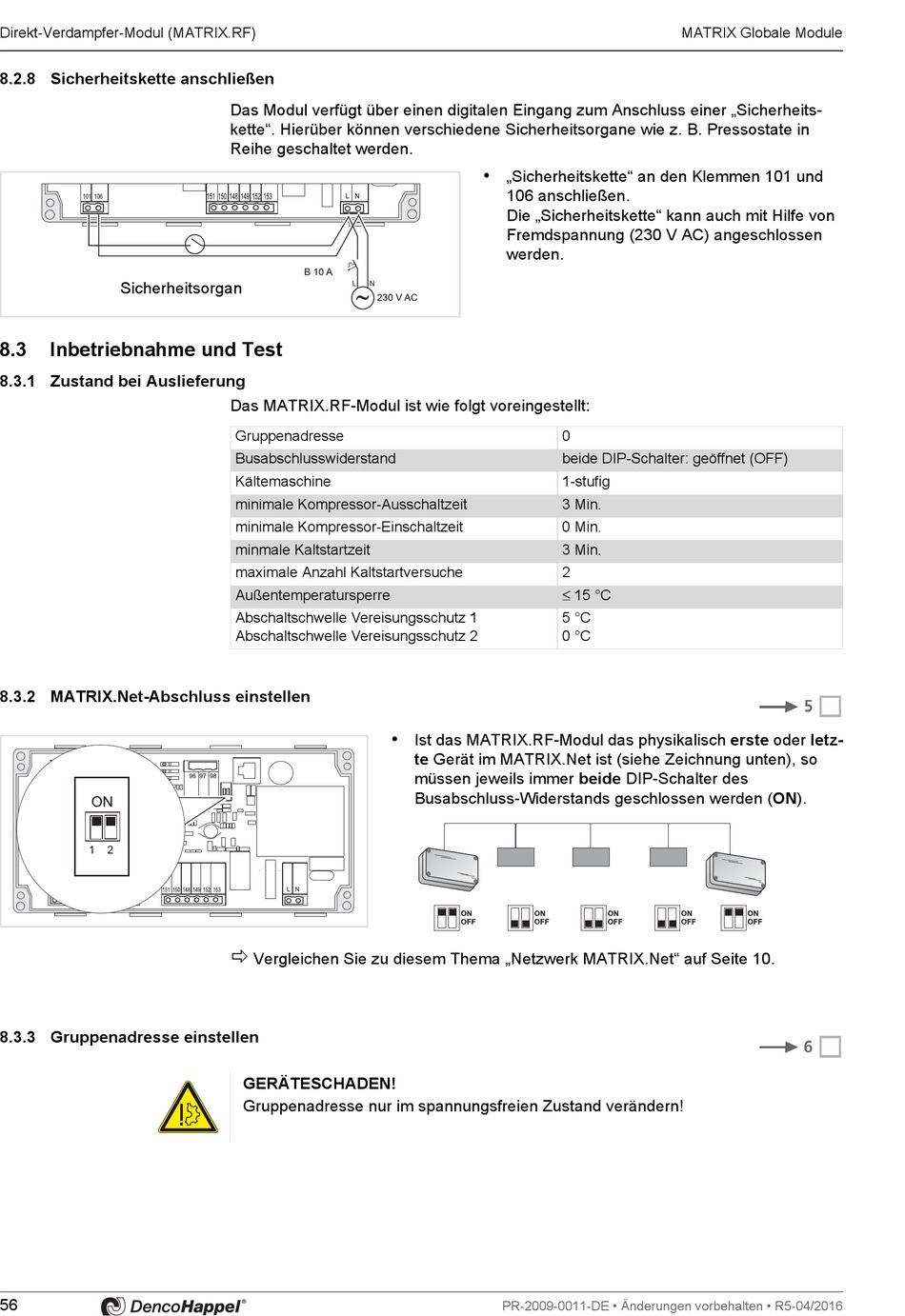

Direkt-Verdampfer-Modul (MATRIX.RF)
8.2.8 Sicherheitskette anschließen
Sicherheitsorgan
8.3
Inbetriebnahme und Test
8.3.1 Zustand bei Auslieferung
8.3.2 MATRIX.Net-Abschluss einstellen
8.3.3 Gruppenadresse einstellen
56
Das Modul verfügt über einen digitalen Eingang zum Anschluss einer „Sicherheits-
kette". Hierüber können verschiedene Sicherheitsorgane wie z. B. Pressostate in
Reihe geschaltet werden.
Das MATRIX.RF-Modul ist wie folgt voreingestellt:
Gruppenadresse
Busabschlusswiderstand
Kältemaschine
minimale Kompressor-Ausschaltzeit
minimale Kompressor-Einschaltzeit
minmale Kaltstartzeit
maximale Anzahl Kaltstartversuche
Außentemperatursperre
Abschaltschwelle Vereisungsschutz 1
Abschaltschwelle Vereisungsschutz 2
•
Vergleichen Sie zu diesem Thema „Netzwerk MATRIX.Net" auf Seite 10.
GERÄTESCHADEN!
Gruppenadresse nur im spannungsfreien Zustand verändern!
•
„Sicherheitskette" an den Klemmen 101 und
106 anschließen.
Die „Sicherheitskette" kann auch mit Hilfe von
Fremdspannung (230 V AC) angeschlossen
werden.
0
beide DIP-Schalter: geöffnet (OFF)
1-stufig
3 Min.
0 Min.
3 Min.
2
15 °C
5 °C
0 °C
Ist das MATRIX.RF-Modul das physikalisch erste oder letz-
te Gerät im MATRIX.Net ist (siehe Zeichnung unten), so
müssen jeweils immer beide DIP-Schalter des
Busabschluss-Widerstands geschlossen werden (ON).
PR-2009-0011-DE • Änderungen vorbehalten • R5-04/2016
MATRIX Globale Module
