Direkt-Verdampfer-Modul (MATRIX.RF)

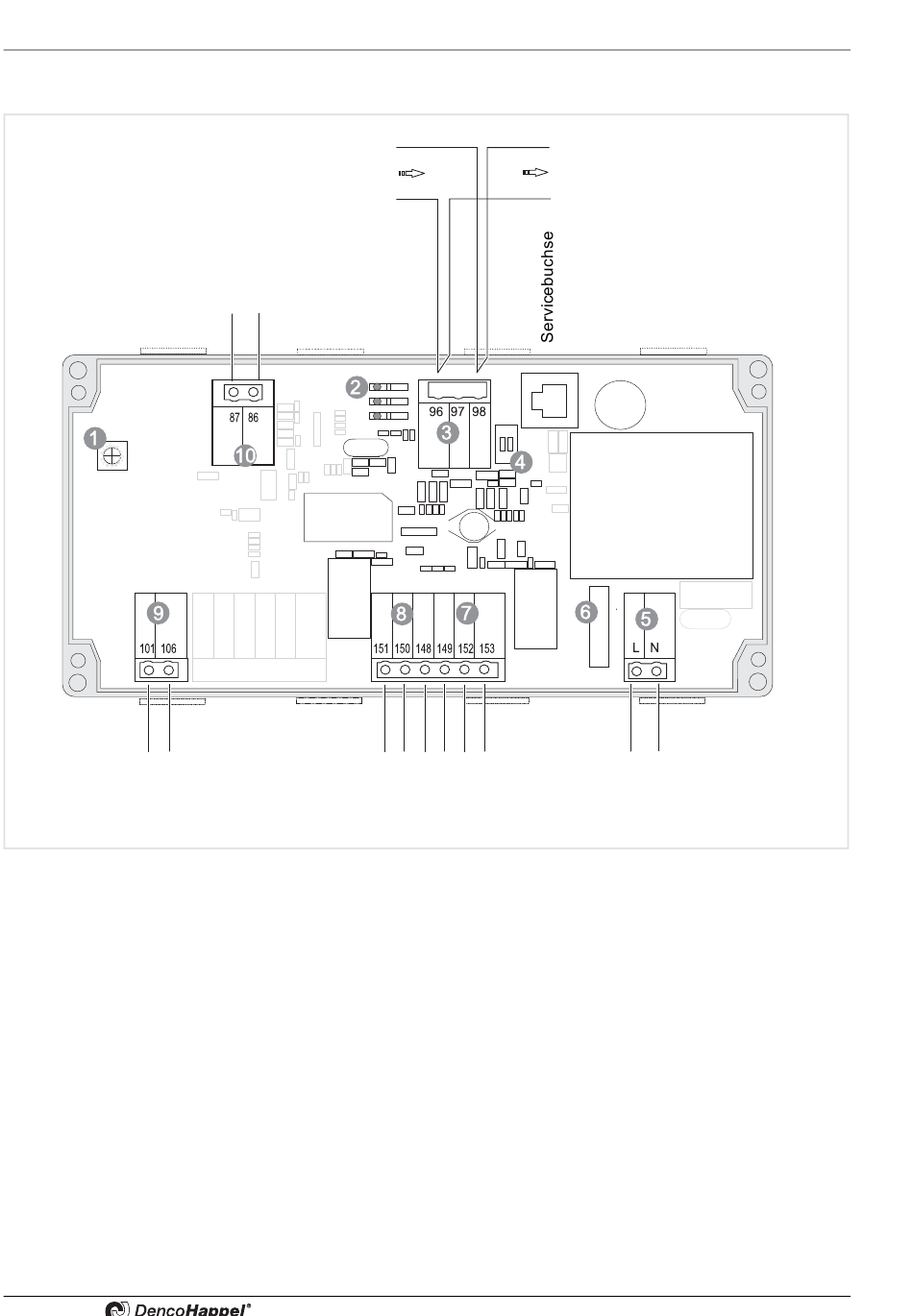

8.1.5 Modulübersicht MATRIX.RF
Sicherheitskette
1: Schalter für Gruppenadresse
2: LED Anzeige Status
3: Anschluss MATRIX.Net
4: Schalter für Busabschluss
52
H (High-Signal)
L (Low-Signal)
Analogausgang 0-10 V
Kompressorenanforderung
5: Spannungsversorgung
6: Sicherung
7: Anforderung Stufe 1 Kompressor
8: Anforderung Stufe 2 Kompressor
H (High-Signal)
L (Low-Signal)
230 V AC
Spannungsversorgung
9: nSicherheitskette
10: Analogausgang 0-10 V
PR-2009-0011-DE • Änderungen vorbehalten • R5-04/2016
